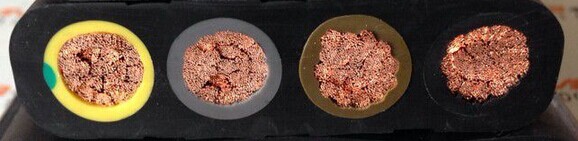

YQSB YQSBP YQSFB YQSFBP型防水橡套电缆供交流电压500V及以下的潜水电机上传输电能用。在长期浸水及较大的水压下，具有良好的电气绝缘性能。防水橡套电缆弯曲性能良好，能承受经常的移动.
导体：多股束绞细丝导体，符合VDE 0295及IEC 60288第5类导体
绝缘：特殊橡胶混合料
芯线：彩色或编码芯线，3芯及以上带黄绿双色线（可选）
芯线排列：一字或梅花
护套：特殊橡胶混合料
护套颜色：黑色，可根据客户需要定选用各种颜色
电缆特性：
电缆的长期工作温度应不超过70℃
耐油、耐磨、耐寒、抗紫外线、防水性能极佳
一字排列：自由使用长度不大于35米，移动速度不大于1.6米/秒
梅花排列：自由使用长度不大于80米，移动速度不大于4米/秒
（超过上述使用长度和移动速度时，建议增加加强件）
阻燃性：阻燃自熄符合IEC 60332-1
电缆技术参数：
工作电压：450/750V 0.6/1KV
测试电缆：2500V 3500V
导体电阻20℃ ：根据VDE 0295及IEC 60228第5类，多股细绞铜丝
绝缘电阻：≥ 50 MΩ/km （20℃）
最小弯曲半径： 固定安装 8 X D（电缆外径）
移动安装 10 X D（电缆外径）
工作温度：固定安装 - 30 ~ +70℃
移动安装 - 20 ~ +70℃
|
型号 |
产品名称 |
用途 |
导体长期允许 |
额定电压 |
标称截面 |
|
YQSB |
丁苯橡胶防水（屏蔽型）扁电缆 |
适用于各种移动电器设备和起重装置 |
-30 ~ +70 |
300/500 |
0.75 ~ 10 |
|
YQSBP |
|||||
|
YQSFB |
氯丁橡胶防水（屏蔽型）扁电缆 |
同上，电缆具有耐油、耐酸碱特性 | |||
|
YQSFBP |
|
电缆结构/尺寸表 |
|
型号 |
芯数x截面 |
电缆外型尺寸 |
电缆参考重量 |
|
|
高mm |
宽mm |
|||
|
YQSB |
3x1.0 |
6.0 |
12.9 |
139 |
|
3x1.5 |
6.4 |
14.1 |
170 |
|
|
3x2.5 |
7.5 |
16.7 |
244 |
|
|
4x1.0 |
6.0 |
15.9 |
174 |
|
|
4x1.5 |
6.4 |
17.5 |
214 |
|
|
4x2.5 |
7.5 |
20.2 |
301 |
|
|
3x1.5+1x1 |
6.4 |
17.5 |
211 |
|
|
3x2.5+1x1.5 |
7.5 |
20.2 |
296 |
|
|
注：以上规格为常用型，可根据用户要求定制特殊规格 |
|
型号 |
芯数x截面 |
电缆外型尺寸 |
电缆参考重量 |
|
|
高mm |
宽mm |
|||
|
YQSBP |
3x1.0 |
7.9 |
18.6 |
152 |
|
3x1.5 |
8.3 |
19.8 |
187 |
|
|
3x2.5 |
9.4 |
22.4 |
269 |
|
|
4x1.0 |
7.9 |
21.6 |
191 |
|
|
4x1.5 |
8.3 |
23.2 |
235 |
|
|
4x2.5 |
9.4 |
25.9 |
330 |
|
|
3x1.5+1x1 |
8.3 |
23.2 |
232 |
|
|
3x2.5+1x1.5 |
9.4 |
25.9 |
325 |
|
|
注：以上规格为常用型，可根据用户要求定制特殊规格 |
