WDZ-DCYJ-125 500V 750V 1500V 3KV机车电缆

阅读次数：3076 发布时间：2016/5/12 9:53:38
当前位置：首页 >> 新闻中心 >> WDZ-DCYJ-125 500V 750V 1500V 3KV机车电缆



WDZ-DCYJ-125 500V 750V 1500V 3KV机车电缆

一、适用范围

本产品采用低烟无卤阻燃交联聚烯烃绝缘，产品主要适用于交流额定电压3kV及以下的铁路机车车辆的电能传输，具有优异的耐寒、耐油、耐紫外线和低烟无卤以及高阻燃等特性。

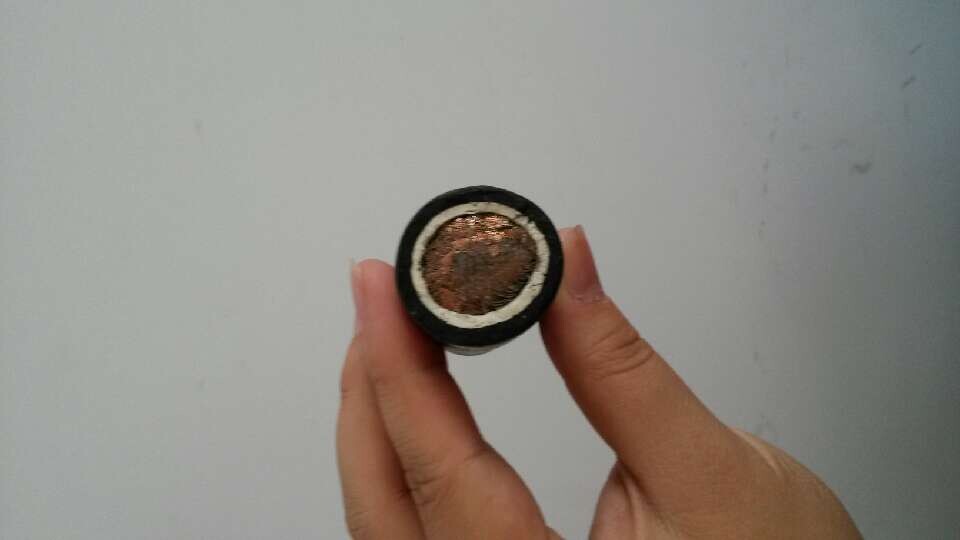

二、产品结构示意图

WDZ-DCYJ-125 500V 750V 1500V 3KV机车电缆

三、使用特性
1、额定电压U0/U为500V、750V、1kV、1.5kV和3kV。直流额定电压为交流额定电压的1.5倍。
2、电缆长期允许工作温度为：WDZ-DCYJ-125，WDZ-DCYJ/B-125产品为125℃；WDZ-DCYJ/B-150产品为150℃。
3、电缆最低使用环境温度： WDZ-DCYJ-125产品应不低于-40℃；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150产品应不低于-60℃。
4、电缆敷设的允许弯曲半径：
电缆外径（D）为20mm及以下时应不小于3D。
电缆外径（D）为20mm以上时应不小于5D。
5、WDZ-DCYJ-125 型电缆可在油料污染的环境使用；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150 型电缆允许在有各类油脂污染和非高浓度酸碱污染的恶劣环境使用。
四、电缆的型号及规格
1、电缆的型号见表1
表1 电缆型号及名称
序号
型号
额定电压
名称
1
WDZ-DCYJ-125
500V、750V、1kV、1.5kV、3kV
铜芯耐热125℃交联聚烯烃绝缘无卤低烟阻燃机车车辆用电缆
2
WDZ-DCYJ/B-125
750V
铜芯耐热125℃高强度薄壁交联聚烯烃绝缘无卤低烟阻燃机车车辆用电缆
3
WDZ-DCYJ/B-150
750V
铜芯耐热150℃高强度薄壁交联聚烯烃绝缘无卤低烟阻燃机车车辆用电缆







2、电缆规格见表2
表2 电缆的规格
序号
型号
额定电压
规 格mm2
1
WDZ-DCYJ-125
500V
1，1.5，2.5，4
2
WDZ-DCYJ-125
750V，1.5kV，3kV
0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300
3
WDZ-DCYJ/B-125
750V
0.5，0.75，1，1.2，1.5，2.0，2.5，4，6
五、代号名称和含义见表3
表3 代号的名称及含义



项目
代号
说明
系列代号
DC
机车车辆用电缆（电线）
产品特性
WDZ
无卤低烟阻燃
绝缘材料
YJ
交联聚烯烃
绝缘特性
B
高强度薄壁绝缘
耐热特性
125
耐热125℃
150
耐热150℃



六、主要技术特点
1、成品电缆导体直流电阻符合GB/T 3956-1983的有关规定。
2、 20℃时绝缘电阻：额定电压3kV级WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型电缆应不小于1010Ω.km。
3、成品电缆经受如下表4交流电压试验不击穿：
表4 交流电压试验



额定电压
500V
750V，1kV
1.5kV
3kV
交流电压试验
2 kV/15min
3.5kV/15min
6kV/15min
12kV/15min



4、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型电缆的燃烧时释出气体试验:卤素气体总量5mg/g；pH值≥4.3；导电率≤10μS/mm。
5、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型电缆均应通过GB/T 18380.1-2001所规定的单根垂直燃烧试验。
七、电缆基本结构参数如下表5
表5 电缆结构参数



型号
导体标称截面mm2
导体结构根数/单线直径mm
绝缘标称厚度mm
电缆外径mm
标称值
最大值
WDZ-DCYJ-125 500V
1
32/0.20
0.4
2.2
2.3
1.5
48/0.20
0.5
2.7
2.8
2.5
77/0.20
0.5
3.1
3.2
4
126/0.20
0.5
3.8
3.9
WDZ-DCYJ-125 750V
0.75
24/0.20
0.8
2.73
3.00
1
32/0.20
0.8
3.02
3.30
1.5
48/0.20
0.8
3.2
3.6
2.5
77/0.20
0.8
3.65
4.20
4
126/0.20
0.8
4.52
5.0
6
189/0.20
0.8
5.2
5.7
10
322/0.20
1.2
7.1
7.7
16
513/0.20
1.2
8.3
9.0
25
798/0.20
1.2
9.7
10.5
35
1121/0.20
1.2
10.9
11.8
50
703/0.30
1.4
12.9
13.9
70
999/0.30
1.6
15.3
16.5
95
1332/0.30
1.6
17.2
18.6
120
1702/0.30
1.8
19.4
21.0
150
2109/0.30
2
21.7
23.4
185
1443/0.40
2
23.6
25.5
240
1924/0.40
2.2
27.2
29.4
300
2368/0.40
2.2
29.7
32.0
WDZ-DCYJ-125 1.5kV
0.75
24/0.20
1.2
3.53
3.9
1
32/0.20
1.2
3.7
4.1
1.5
48/0.20
1.2
4.0
4.4
2.5
77/0.20
1.2
4.5
5.0
4
126/0.20
1.2
5.35
5.9
6
189/0.20
1.2
6.0
6.6
10
322/0.20
1.4
7.5
8.1
16
513/0.20
1.4
8.7
9.4
25
798/0.20
1.4
10.1
10.9
35
1121/0.20
1.4
11.3
12.2
50
703/0.30
1.6
13.3
14.4
70
999/0.30
1.8
15.7
17.0
95
1332/0.30
2
18.0
19.4
120
1702/0.30
2.2
19.6
21.4
150
2109/0.30
2.4
22.5
24.2
185
1443/0.40
2.4
24.4
26.3
240
1924/0.40
2.6
28.0
30.2
300
2368/0.40
2.6
30.5
32.8
WDZ-DCYJ-125 3kV
0.75
24/0.20
1.4
3.93
4.3
1
32/0.20
1.4
4.1
4.5
1.5
48/0.20
1.4
4.4
4.8
2.5
77/0.20
1.4
4.85
5.3
4
126/0.20
1.4
5.75
6.3
6
189/0.20
1.4
6.38
7.0
10
322/0.20
1.6
7.9
8.5
16
513/0.20
1.6
9.1
9.8
25
798/0.20
1.6
10.5
11.3
35
1121/0.20
1.6
11.7
12.6
50
703/0.30
2
14.1
15.2
70
999/0.30
2
16.1
17.4
95
1332/0.30
2.2
18.4
19.8
120
1702/0.30
2.4
20.2
21.8
150
2109/0.30
2.6
22.9
24.6
185
1443/0.40
2.6
24.8
26.8
240
1924/0.40
2.8
28.4
30.6
300
2368/0.40
2.8
30.9
33.4
WDZ-DCYJ/B-125 750V
0.5
19/0.18
0.25
1.40
1.50
0.75
19/0.23
0.25
1.65
1.75
1
19/0.26
0.25
1.80
1.85
1.2
19/0.28
0.25
1.90
2.00
1.5
19/0.32
0.25
2.10
2.15
2.0
19/0.37
0.25
2.35
2.45
2.5
19/0.41
0.25
2.55
2.65
4
19/0.52
0.25
3.10
3.20
6
19/0.64
0.3
3.80
3.85

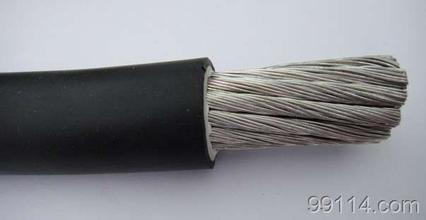

WDZ-DCYJ-125 500V 750V 1500V 3KV机车电缆WDZ-DCYJ-125 500V 750V 1500V 3KV机车电缆
