WDZA-YJY23-0.6/1kV电缆

阅读次数：5989 发布时间：2016/5/17 18:48:13
当前位置：首页 >> 新闻中心 >> WDZA-YJY23-0.6/1kV电缆

WDZA-YJY23-0.6/1kV电缆WDZA-YJY23-0.6/1kV电缆

一、适用范围

本产品主要用于高层建筑、地下铁路、地下街、舰船。海上石油平台、大型电站及重要的工矿企业等与消防安全和消防救生有关的地方，以及燃烧时要求低烟无卤阻燃、耐火场所，作输送电能线路用.软结构的低烟无卤阻燃线缆，更适合于机房使用。

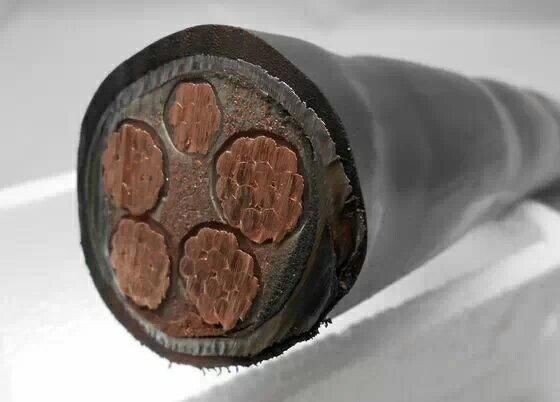

二、产品结构示意图

三、使用特性 1、电缆导体的最高额定温度为90℃。 2、短路时（最长持续时间不超过5S）电缆导体的最高额定温度不超过250℃。 3、电缆敷设时环境温度应不低于0℃，其最小弯曲半径单芯电缆为20D,多芯电缆为15D（D为电缆外径） 四、型号及规格 1、电缆的型号如表1. 表1 电缆的型号及名称
型 号 名 称
铜 芯 铝 芯
WDZ-YJY WDZ-YJLY 交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃电力电缆
WDZ-YJYR 交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃软电力电缆
WDZA-YJY23 WDZA-YJLY23 交联聚乙烯绝缘钢带铠装无卤低烟聚烯烃护套阻燃电力电缆
WDZ-YJY33 WDZ-YJLY33 交联聚乙烯绝缘细钢丝铠装无卤低烟聚烯烃护套阻燃电力电缆
WDZ-YJY43 WDZ-YJLY33 交联聚乙烯绝缘粗钢丝无卤低烟聚烯烃护套阻燃耐火电力电缆
WDZN-YJY WDZ-YJLY43 交联聚乙烯绝缘粗钢丝无卤低烟聚烯烃护套阻燃耐火电力电缆
WDZN-YJYR WDZN-YJYR 交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃耐火电力电缆
WDZN-YJY23 交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃耐火软电力电缆
WDZN-YJY33 联聚乙烯绝缘细钢丝铠装无卤低烟聚烯烃护套阻燃耐火电力电缆
WDZN-YJY43 交联聚乙烯绝缘粗钢丝铠装无卤低烟聚烯烃护套阻燃耐火电力电缆
注：1、阻燃型电缆可根据用户需求生产A、B、C、三类，在其型号前分别加“WDZA-”“WDZB-”“WDZ-”，其中“WDZC-”、 “WDZR-”与“WDZ-”相同。 注：2、耐火型电缆可根据用户需求生产A、B、二类，在其型号前分别加“WDZNA-” “WDNB-”，其中“WDZCN-”、“ WDZRN-”与“WDZN-”相同。 注：3、表中“YJY”与“YJE”相同,即“WDZ-YJE” 与“WDZ-YJY”相同、“WDZ-YJEY23” 与“WDZ-YJLY23” 相同,产品名称与性能均一致。 注：4、软结构电缆用“R”表示，如“WDZ-YJYR”、“WDZN-YJYR”。
2、电缆的规格如表2. 表2 电缆的规格(3kV以下)
型 号 额定 电压 kV 芯 数
铜 芯 铝 芯 1 2 3 3+1 4 3+2 4+1 5
标称截面mm2
WDZ-YJY WDZ-YJLY 0.6 /1 1.8 /3 1.5～800 2.5～630 1.5～500 1.5～500 1.5～400 1.5～400 1.5～300 1.5～300
WDZ-YJYR 1.5～500 2.5～500 1.5～500 1.5～500 1.5～400 1.5～400 1.5～300 1.5～300
WDZA-YJY23 WDZA-YJLY23 4～630 2.5～500 1.5～500 4～400 4～400 1.5～400 1.5～300
WDZ-YJY33 WDZ-YJLY33 10～800 2.5～630 4～500 1.5～500 4～400 4～400 1.5～400 1.5～300
WDZ-YJY43 WDZ-YJLY43 25～800 25～630 25～500 25～500 25～400 25～400 25～400 25～300
WDZN-YJY 1.5～800 1.5～630 1.5～500 1.5～500 1.5～400 1.5～400 1.5～400 1.5～300
WDZN-YJYR 1.5～500 1.5～500 1.5～500 1.5～500 1.5～400 1.5～400 1.5～400 1.5～300
WDZN-YJY23 2.5～630 2.5～500 1.5～500 1.5～400 1.5～400 1.5～400 1.5～300
WDZN-YJY33 10～800 4～630 4～500 2.5～500 2.5～400 1.5～400 1.5～400 4～300
WDZN-YJY43 50～800 25～630 25～800 25～500 25～400 25～400 25～400 25～300
注：单芯电缆铠装应采用非磁性材料或采用磁损耗结构。
五、技术要求 1、电缆的阻燃性能根据用户需求，应满足GB/T 19666-2005规定的A类、B类或C类的要求。 2、电缆的耐火性能更具用户需求，应满足GB/T 19666-2005规定的要求。 3、电缆的低烟性能，其透光率应不小于60%.4、电缆的无卤性能，其PH值应不小于4.3，电导率不超过10μs/mm。 5、如用户对电缆的阻燃性能和耐火性能无特殊要求，则阻燃电缆的阻燃性能按C类进行，耐火型电缆的耐火性能按B类进行。 6、绝缘、护套机械物理性能见表3. 表3 物理性能
试 验 项 目 单 位 性 能 要 求
绝缘 护套
老化前
抗张强度 最小 N/mm2 12.2 9
断裂伸长率 最小 % 200 125
烘箱老化后
温度 ℃ 135±3 100±2
持续时间 h 168 168
抗张强度变化率 最大 % ±25
抗张强度 最小 N/mm2 9
断裂伸长率变化率 最大 % ±20
断裂伸长率 最小 % 110
热延伸试验
空气温度 ℃ 200±3
载荷时间 min 15
机械拉力 N/mm2 0.2
载荷下最大伸长率 % 175
冷却后最大永久变形 % 15
吸水试验（重量法）
温度 ℃ 85±2 85±2
持续时间 d 14 14
最大重量变化 mg/cm2 1 25
收缩实验
温度 ℃ 130
持续时间 h 1
最大允许收缩率 % 4
烘箱中失重试验
温度 ℃ 100±2
持续时间 h 168
最大允许失重 mg/cm2 0.5
7、导体直流电阻见表4。 表4 直流电阻
标称截面mm2 1.5 2.5 4 6 10 16 25
导线直流电阻20℃（Ω/km） 铜 12.1 7.41 4.61 3.08 1.83 1.15 0.727
铝 12.1 7.41 4.61 3.08 1.91 1.20
标称截面mm2 35 50 70 95 120 150 185
导线直流电阻20℃（Ω/km） 铜 0.524 0.387 0.268 0.193 0.153 0.124 0.0991
铝 0.868 0.641 0.443 0.320 0.253 0.206 0.164
标称截面mm2 240 300 400 500 630 800 1000
导线直流电阻20℃（Ω/km） 铜 0.0754 0.0601 0.0470 0.0366 0.0283 0.0221 0.0176
铝 0.125 0.100 0.0778 0.0605 0.0469 0.0367 0.0291
六、特殊性能试验如表5。 表5 特殊性能试验
试验项目 试验类型 试验方法
WDZ-型 WDZN-型
阻燃性能 T T GB/T 18380.3-2001
耐火性能 / T GB/T 19216.21-2003
低烟性能 T T GB/T 17651.2-1998
无卤性能 T T GB/T 17650.2-1998
七、电缆交货长度 1、成品电缆应成盘交货，允许重量不超过80kg的短段电缆成圈包装。 2、根据双方协议，允许任何长度的电缆交货。
