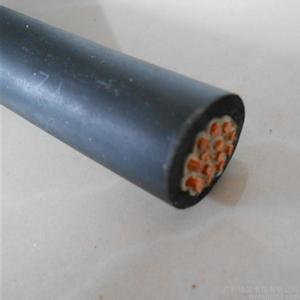

ZR-FLEX拖链电缆

产品说明：

这种特殊控制电缆作为连接电缆，适用安装在扭力和弯曲应力同时存在的各种场合，如焊接机器人及机械手的连接和装配，亦适用于连接回旋式或升降工作台，或因设计时无法设定电缆的移动{如拖链系统中}等场合的安装。



产品特性：

产品适用于中等应力下的工作环境，特别是摩擦，高柔性抗扭应力，同时在没有拉应力的负载下，可自由弯曲运动。

可应用于干燥,潮湿,和严重潮湿的房间或无防护的场所。

柔韧性好的玻璃丝或无纺布绕包,使该电缆的扭力和弯曲应力同时存在的情况下使用寿命延长。

使用特性：

额定电压：U0/U                300/300 V

测试电压:  U                  50Hz交流电压  1500 V符合DIN VDE 0472 第509部分

扭转角度：                    在扭转半径0.5 m时抗扭角度可达 4500(已验证)

持续运动时的最小弯曲半径：    12 × 电缆外径，34芯线12 × 电缆外径

温度范围：                    移动安装：-40℃～ +80℃

固定安装：-40℃～ +90℃

耐化学性：                    优异的耐酸、碱溶剂和各种液压油等。

抗辐射：                      5×107cJ/Kg

燃烧试验：                    符合VDE 0472 804 部分B 类 试验和IEC 60332-1-2和EN60332-1-2，符合 UL VW-1+CSA FT2。

环保要求：                    符合ROHS指令2002/95/EG中的要求。

产品型号、生产范围、产品名称使用范围及场合

ZR-FLEX-201 非屏蔽中度拖链电缆(经济型 最佳性价比)



ZR-FLEX-201CY 单护套屏蔽PVC中度拖链电缆(经济型 最佳性价比)



ZR-FLEX-202CY 双绞屏蔽PVC中度拖链电缆 (经济型 最佳性价比)



ZR-FLEX-203CY 双护套屏蔽中度拖链电缆 (经济型 最佳性价比)



ZR-FLEX-210/820 单芯拖链电缆(经济型/加强型)



ZR-FLEX-810 非屏蔽PVC高度拖链电缆(加强型 使用寿命更久)



ZR-FLEX-810CY 单护套屏蔽PVC高度拖链电缆(加强型 使用寿命更久)



ZR-FLEX-850CY 双护套屏蔽PVC高度拖链电缆(加强型 使用寿命更久)



ZR-FLEX-855CY 双护套双绞屏蔽高度拖链电缆(加强型 使用寿命更久)



ZR-FLEX-301 非屏蔽聚氨酯拖链电缆 (高端型 极端恶劣使用环境)



ZR-FLEX-302 单护套屏蔽聚氨酯拖链电缆 (高端型 极端恶劣使用环境)



ZR-FLEX-303 双护套屏蔽聚氨酯拖链电缆 (高端型 极端恶劣使用环境)



ZR-FLEX-304 数据传输专用聚氨酯拖链电缆 (高端型 极端恶劣使用环境)

ZR-FLEX-305 单芯聚氨酯拖链电缆 （高端型 极端恶劣使用环境）



ZR-FLEX-306 带屏蔽单芯聚氨酯拖链电缆 (高端型 极端恶劣使用环境)





物料编号	规格	导体根数	单根导体 直径φ	密度公斤 /KM	近似外径 mm
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次
BF201 001402	0.14*2C	18	0.1	26.3	4.4
BF201 001403	0.14*3C	18	0.1	30.7	4.6
BF201 001404	0.14*4C	18	0.1	36.0	4.9
BF201 001405	0.14*5C	18	0.1	41.6	5.2
BF201 001406	0.14*6C	18	0.1	49.0	5.6
BF201 001407	0.14*7C	18	0.1	56.9	6.0
BF201 001408	0.14*8C	18	0.1	66.8	6.6
BF201 001410	0.14*10C	18	0.1	84.2	7.4
BF201 001412	0.14*12C	18	0.1	97.8	8.3
BF201 001414	0.14*14C	18	0.1	114.5	9.1
BF201 001416	0.14*16C	18	0.1	122.4	9.1
BF201 001418	0.14*18C	18	0.1	141.5	10.0
BF201 001420	0.14*20C	18	0.1	148.8	10.1
BF201 001422	0.14*22C	18	0.1	156.6	10.1
BF201 001426	0.14*26C	18	0.1	186.1	11.0
BF201 001430	0.14*30C	18	0.1	217.8	12.1
BF201 001434	0.14*34C	18	0.1	253.2	13.2
BF201 001438	0.14*38C	18	0.1	252.0	13.3
BF201 001440	0.14*40C	18	0.1	311.2	14.6
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次
BF201 002002	0.20*2C	25	0.1	29.2	4.6
BF201 002003	0.20*3C	25	0.1	34.4	4.8
BF201 002004	0.20*4C	25	0.1	39.9	5.1
BF201 002005	0.20*5C	25	0.1	47.9	5.5
BF201 002006	0.20*6C	25	0.1	56.7	6.0
BF201 002007	0.20*7C	25	0.1	66.0	6.4
BF201 002008	0.20*8C	25	0.1	77.6	7.0
BF201 002009	0.20*9C	25	0.1	88.1	7.5
BF201 002010	0.20*10C	25	0.1	98.1	7.8
BF201 002012	0.20*12C	25	0.1	114.2	8.9
BF201 002014	0.20*14C	25	0.1	134.0	9.8
BF201 002016	0.20*16C	25	0.1	143.6	9.8
BF201 002018	0.20*18C	25	0.1	166.1	10.7
BF201 002020	0.20*20C	25	0.1	175.0	10.8
BF201 002022	0.20*22C	25	0.1	184.4	10.8
BF201 002026	0.20*26C	25	0.1	219.5	11.8
BF201 002030	0.20*30C	25	0.1	257.1	13.0
BF201 002034	0.20*34C	25	0.1	299.0	14.2
BF201 002038	0.20*38C	25	0.1	298.3	14.3
BF201 002040	0.20*40C	25	0.1	367.8	15.7
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次
BF201 002502	0.25*2C	30	0.1	32.9	4.9
BF201 002503	0.25*3C	30	0.1	39.7	5.2
BF201 002504	0.25*4C	30	0.1	48.2	5.6
BF201 002505	0.25*5C	30	0.1	58.3	6.1
BF201 002506	0.25*6C	30	0.1	69.3	6.7
BF201 002507	0.25*7C	30	0.1	81.0	7.2
BF201 002508	0.25*8C	30	0.1	95.8	7.9
BF201 002509	0.25*9C	30	0.1	109.2	8.4
BF201 002510	0.25*10C	30	0.1	121.8	8.8
BF201 002512	0.25*12C	30	0.1	142.2	10.0
BF201 002514	0.25*14C	30	0.1	167.2	11.1
BF201 002516	0.25*16C	30	0.1	179.3	11.1
BF201 002518	0.25*18C	30	0.1	208.0	12.1
BF201 002520	0.25*20C	30	0.1	219.1	12.2
BF201 002522	0.25*22C	30	0.1	230.9	12.2
BF201 002524	0.25*24C	30	0.1	263.7	13.4
BF201 002526	0.25*26C	30	0.1	275.6	13.4
BF201 002528	0.25*28C	30	0.1	311.7	14.6
BF201 002530	0.25*30C	30	0.1	323.5	14.8
BF201 002532	0.25*32C	30	0.1	335.3	14.8
BF201 002534	0.25*34C	30	0.1	377.0	16.2
BF201 002536	0.25*36C	30	0.1	362.7	16.3
BF201 002538	0.25*38C	30	0.1	374.6	16.3
BF201 002540	0.25*40C	30	0.1	465.5	18.0
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次
BF201 003002	0.3*2C	36	0.1	34.9	5.0
BF201 003003	0.3*3C	36	0.1	42.4	5.3
BF201 003004	0.3*4C	36	0.1	51.6	5.8
BF201 003005	0.3*5C	36	0.1	62.6	6.3
BF201 003006	0.3*6C	36	0.1	74.5	6.8
BF201 003007	0.3*7C	36	0.1	87.1	7.4
BF201 003008	0.3*8C	36	0.1	103.0	8.1
BF201 003009	0.3*9C	36	0.1	117.5	8.6
BF201 003010	0.3*10C	36	0.1	131.2	9.1
BF201 003012	0.3*12C	36	0.1	153.3	10.3
BF201 003014	0.3*14C	36	0.1	180.3	11.4
BF201 003016	0.3*16C	36	0.1	193.6	11.4
BF201 003018	0.3*18C	36	0.1	224.6	12.5
BF201 003020	0.3*20C	36	0.1	236.9	12.6
BF201 003022	0.3*22C	36	0.1	250.0	12.6
BF201 003024	0.3*24C	36	0.1	285.3	13.8
BF201 003026	0.3*26C	36	0.1	298.4	13.8
BF201 003028	0.3*28C	36	0.1	337.3	15.0
BF201 003030	0.3*30C	36	0.1	350.2	15.3
BF201 003032	0.3*32C	36	0.1	363.4	15.3
BF201 003034	0.3*34C	36	0.1	408.2	16.7
BF201 003036	0.3*36C	36	0.1	393.3	16.8
BF201 003038	0.3*38C	36	0.1	406.5	16.8
BF201 003040	0.3*40C	36	0.1	503.8	18.5
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次
BF201 005002	0.5*2C	60	0.1	47.4	5.8
BF201 005003	0.5*3C	60	0.1	58.5	6.2
BF201 005004	0.5*4C	60	0.1	72.1	6.8
BF201 005005	0.5*5C	60	0.1	88.1	7.4
BF201 005006	0.5*6C	60	0.1	105.5	8.0
BF201 005007	0.5*7C	60	0.1	124.1	8.7
BF201 005008	0.5*8C	60	0.1	147.4	9.6
BF201 005009	0.5*9C	60	0.1	168.6	10.3
BF201 005010	0.5*10C	60	0.1	188.9	10.8
BF201 005012	0.5*12C	60	0.1	221.6	12.3
BF201 005014	0.5*14C	60	0.1	261.4	13.6
BF201 005016	0.5*16C	60	0.1	281.7	13.6
BF201 005018	0.5*18C	60	0.1	327.4	15.0
BF201 005020	0.5*20C	60	0.1	346.0	15.1
BF201 005024	0.5*24C	60	0.1	418.0	16.6
BF201 005028	0.5*28C	60	0.1	495.4	18.1
BF201 005032	0.5*32C	60	0.1	534.9	18.4
BF201 005036	0.5*36C	60	0.1	578.8	20.3
BF201 005040	0.5*40C	60	0.1	743.7	22.4
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次
BF201 007502	0.75*2C	90	0.1	55.7	6.2
BF201 007503	0.75*3C	90	0.1	69.7	6.6
BF201 007504	0.75*4C	90	0.1	86.5	7.2
BF201 007505	0.75*5C	90	0.1	106.1	7.9
BF201 007506	0.75*6C	90	0.1	127.4	8.6
BF201 007507	0.75*7C	90	0.1	150.1	9.3
BF201 007508	0.75*8C	90	0.1	178.0	10.2
BF201 007509	0.75*9C	90	0.1	203.8	10.9
BF201 007510	0.75*10C	90	0.1	228.4	11.5
BF201 007512	0.75*12C	90	0.1	268.6	13.2
BF201 007514	0.75*14C	90	0.1	317.0	14.6
BF201 007516	0.75*16C	90	0.1	343.0	14.6
BF201 007518	0.75*18C	90	0.1	398.2	16.0
BF201 007520	0.75*20C	90	0.1	422.2	16.2
BF201 007524	0.75*24C	90	0.1	510.3	17.8
BF201 007528	0.75*28C	90	0.1	604.8	19.4
BF201 007534	0.75*34C	90	0.1	734.4	21.6
BF201 007540	0.75*40C	90	0.1	906.9	24.0
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次
BF201 010002	1.0*2C	121	0.1	70.9	7.0
BF201 010003	1.0*3C	121	0.1	89.4	7.4
BF201 010004	1.0*4C	121	0.1	111.6	8.2
BF201 010005	1.0*5C	121	0.1	137.6	8.9
BF201 010006	1.0*6C	121	0.1	165.9	9.8
BF201 010007	1.0*7C	121	0.1	196.0	10.6
BF201 010008	1.0*8C	121	0.1	233.2	11.7
BF201 010009	1.0*9C	121	0.1	267.6	12.6
BF201 010010	1.0*10C	121	0.1	300.5	13.3
BF201 010011	1.0*11C	121	0.1	336.9	15.2
BF201 010012	1.0*12C	121	0.1	354.1	15.2
BF201 010014	1.0*14C	121	0.1	418.6	16.8
BF201 010016	1.0*16C	121	0.1	453.4	16.8
BF201 010018	1.0*18C	121	0.1	527.3	18.5
BF201 010020	1.0*20C	121	0.1	559.3	18.7
BF201 010022	1.0*22C	121	0.1	593.6	18.7
BF201 010024	1.0*24C	121	0.1	677.4	20.6
BF201 010026	1.0*26C	121	0.1	711.7	20.6
BF201 010028	1.0*28C	121	0.1	804.2	22.5
BF201 010034	1.0*34C	121	0.1	978	25
BF201 010038	1.0*38C	121	0.1	979.1	25.2
BF201 010040	1.0*40C	121	0.1	1210.3	27.9
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次
BF201 012502	1.25*2C	161	0.1	86.6	7.7
BF201 012503	1.25*3C	161	0.1	110.2	8.2
BF201 012504	1.25*4C	161	0.1	138.1	9
BF201 012505	1.25*5C	161	0.1	171	9.9
BF201 012506	1.25*6C	161	0.1	206.6	10.8
BF201 012507	1.25*7C	161	0.1	244.5	11.8
BF201 012508	1.25*8C	161	0.1	291.4	13
BF201 012509	1.25*9C	161	0.1	334.8	14
BF201 012510	1.25*10C	161	0.1	376.4	14.7
BF201 012512	1.25*12C	161	0.1	444.3	16.9
BF201 012514	1.25*14C	161	0.1	525.8	18.7
BF201 012516	1.25*16C	161	0.1	570.4	18.8
BF201 012518	1.25*18C	161	0.1	663.7	20.7
BF201 012522	1.25*22C	161	0.1	748.8	20.8
BF201 012526	1.25*26C	161	0.1	898.5	23
BF201 012530	1.25*30C	161	0.1	1057.8	25.5
BF201 012534	1.25*34C	161	0.1	1235.8	27.9
BF201 012538	1.25*38C	161	0.1	1238.3	28.2
BF201 012540	1.25*40C	161	0.1	1530.3	31.2
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次     CE RoHS
BF201 015002	1.5*2C	182	0.1	100.8	8.4
BF201 015003	1.5*3C	182	0.1	128.4	8.9
BF201 015004	1.5*4C	182	0.1	161.2	9.8
BF201 015005	1.5*5C	182	0.1	200.1	10.8
BF201 015006	1.5*6C	182	0.1	242.4	11.9
BF201 015007	1.5*7C	182	0.1	287.5	12.9
BF201 015008	1.5*8C	182	0.1	343.6	14.3
BF201 015009	1.5*9C	182	0.1	395.4	15.4
BF201 015010	1.5*10C	182	0.1	445.1	16.2
BF201 015012	1.5*12C	182	0.1	525.8	18.6
BF201 015014	1.5*14C	182	0.1	623.1	20.7
BF201 015016	1.5*16C	182	0.1	675.7	20.7
BF201 015018	1.5*18C	182	0.1	787.5	22.8
BF201 015020	1.5*20C	182	0.1	835.5	23
BF201 015024	1.5*24C	182	0.1	1014.3	25.4
BF201 015028	1.5*28C	182	0.1	1206.8	27.8
BF201 015032	1.5*32C	182	0.1	1308.4	28.2
BF201 015036	1.5*36C	182	0.1	1416.2	31.2
BF201 015040	1.5*40C	182	0.1	1824.7	34.5
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次     CE RoHS
BF201 020002	2.0*2C	245	0.1	134.6	9.8
BF201 020003	2.0*3C	245	0.1	172.3	10.4
BF201 020004	2.0*4C	245	0.1	217.3	11.5
BF201 020005	2.0*5C	245	0.1	270.9	12.7
BF201 020006	2.0*6C	245	0.1	329.3	14
BF201 020007	2.0*7C	245	0.1	391.9	15.2
BF201 020008	2.0*8C	245	0.1	469.8	16.9
BF201 020014	2.0*14C	245	0.1	858.7	24.5
BF201 020020	2.0*20C	245	0.1	1153.4	27.3
BF201 020028	2.0*28C	245	0.1	1671.9	33
BF201 020033	2.0*33C	245	0.1	1847.5	33.6
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次
BF201 025002	2.5*2C	154	0.14	158.5	10.6
BF201 025003	2.5*3C	154	0.14	203.9	11.3
BF201 025004	2.5*4C	154	0.14	257.9	12.5
BF201 025005	2.5*5C	154	0.14	322.1	13.8
BF201 025006	2.5*6C	154	0.14	392.2	15.2
BF201 025008	2.5*8C	154	0.14	560.7	18.4
BF201 025010	2.5*10C	154	0.14	730.6	20.9
BF201 025012	2.5*12C	154	0.14	865.1	24.1
BF201 025014	2.5*14C	154	0.14	1027.6	26.7
BF201 025016	2.5*16C	154	0.14	1115.4	26.8
BF201 025018	2.5*18C	154	0.14	1303	29.6
BF201 025020	2.5*20C	154	0.14	1382.7	29.8
BF201 025022	2.5*22C	154	0.14	1469.3	29.8
BF201 025024	2.5*24C	154	0.14	1682.9	33
BF201 025028	2.5*28C	154	0.14	2006.6	36.1
BF201 025033	2.5*33C	154	0.14	2219	36.7
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次
BF201 040002	4.0*2C	252	0.14	211.9	11.9
BF201 040003	4.0*3C	252	0.14	276.6	12.7
BF201 040004	4.0*4C	252	0.14	352.2	14
BF201 040005	4.0*5C	252	0.14	441	15.5
BF201 040006	4.0*6C	252	0.14	537.4	17.1
BF201 040008	4.0*8C	252	0.14	766.6	20.7
BF201 040010	4.0*10C	252	0.14	998	23.6
BF201 040012	4.0*12C	252	0.14	1184	27.2
BF201 040014	4.0*14C	252	0.14	1405.8	30.3
BF201 040024	4.0*24C	252	0.14	2315	37.3
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次
BF201 060002	6.0*2C	370	0.14	291.9	13.8
BF201 060003	6.0*3C	370	0.14	383.9	14.8
BF201 060004	6.0*4C	370	0.14	490.7	16.4
BF201 060005	6.0*5C	370	0.14	616.1	18.2
BF201 060007	6.0*7C	370	0.14	897.5	21.9
BF201 060008	6.0*8C	370	0.14	1075.5	24.4
BF201 060010	6.0*10C	370	0.14	1402.7	27.8
BF201 060012	6.0*12C	370	0.14	1666.1	32.1
BF201 060014	6.0*14C	370	0.14	1979.6	35.7
BF201 060019	6.0*19C	370	0.14	2609.2	39.5
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次
BF201 100002	10.0*2C	336	0.19	441.7	16.7
BF201 100003	10.0*3C	336	0.19	586.9	17.9
BF201 100004	10.0*4C	336	0.19	753.8	19.9
BF201 100005	10.0*5C	336	0.19	949	22.1
BF201 100006	10.0*6C	336	0.19	1160.4	24.4
BF201 100008	10.0*8C	336	0.19	1660	29.8
BF201 100010	10.0*10C	336	0.19	2166.6	34
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次
BF201 160002	16.0*2C	537	0.19	633.4	19.5
BF201 160003	16.0*3C	537	0.19	850.2	20.9
BF201 160004	16.0*4C	537	0.19	1096.7	23.3
BF201 160005	16.0*5C	537	0.19	1382.5	25.9
BF201 160006	16.0*6C	537	0.19	1690.8	28.6
BF201 160008	16.0*8C	537	0.19	2414.3	34.9
BF201 160009	16.0*9C	537	0.19	2787.2	37.6
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次
BF201 250002	25.0*2C	840	0.19	992	24.6
BF201 250003	25.0*3C	840	0.19	1335	26.4
BF201 250004	25.0*4C	840	0.19	1725.6	29.4
BF201 250005	25.0*5C	840	0.19	2180.4	32.8
BF201 250006	25.0*6C	840	0.19	2672	36.2
ZR-FLEX-201 中度耐磨非屏蔽拖链电缆   安装半径：x7.5倍    运行温度：-25-75℃  运行寿命：> 500万次
BF201 350002	35.0*2C	1178	0.19	1264.1	27
BF201 350003	35.0*3C	1178	0.19	1715.3	28.9
BF201 350004	35.0*4C	1178	0.19	2223.6	32.2
BF201 350005	35.0*5C	1178	0.19	2809.5	35.9







---

上一篇： GF-WDZX(N)KEE73光伏电缆

下一篇： LENZE拖链电缆
