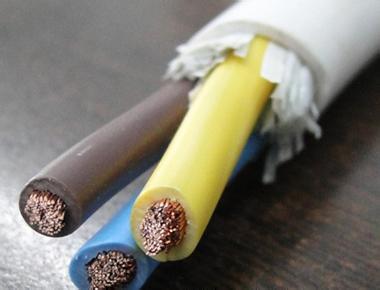

低烟无（低）卤阻燃、耐火电线电缆
产品型号及名称
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品使用场所的分级及选用
产品使用场所的分级及选用
低烟无(低)卤使用场所应根据建筑物的使用性质、火灾危险性、疏散和扑救难度等分为特级、一级、二级、三级，符合表3-2规定。
低烟无(低)卤电线电缆成束敷设时，应采用阻燃电线电缆，阻燃级别选择应符合表3-3、表3-4，在外部火势作用下，需保持线路完整性、维持通电的场所，应采用耐火电线电缆。
电线的阻燃级别选择:
|
适用场所 Applicable place |
电线截面 Section area |
阻燃级别 Flame-retardancy grade |
|
特级 Special class |
50mm2及以上 50mm2 and above |
B级 B class |
|
35mm2及以下 35mm2 and under |
C级 C class |
|
|
一级 First class |
50mm2及以上 50mm2 and above |
C级 C class |
|
35mm2及以下 35mm2 and under |
D级 D class |
|
|
二级、三级 Second class, third class |
所有截面 All area |
D级 D class |
电缆的阻燃级别选择:
|
适用场所 Applicable place |
阻燃级别 Flame-retardancy grade |
|
特级 Special class |
A级 A class |
|
一级 First class |
B级 C class |
|
二级、三级 Second class, third class |
C级 C class |
| 等级 | 使用场所 | |
| 特级 | 建筑高度超过100m的高层民用建筑(超高层住宅除外) | |
| 建筑高度超过100m的高层住宅 | ||
| 建筑高度不超过100m的高层民用建筑 | 一类建筑(一类建筑的住宅除外) | |
| 一级 | 建筑高度不超过24m的民用建筑和建筑高度超过24m的单层公共建筑 |
1、200床及以上的病房楼，每层建筑面积100m2及以上的门诊楼； 2、每层建筑面积3000m2及以上的百货楼、展览楼、高级旅馆、财贸金融楼、电信楼、高级办公楼； 3、藏书超过100万册的图书馆、书库； 4、超过3000座位的体育馆； 5、重要的科研楼、资料档案楼； 6、高级的邮政楼、广播电视楼、电力调度楼、防灾指挥调度楼、车站旅客候车室、民用机场候机室； 7、重点文物保护场所； 8、大型以上的影剧院、会堂、礼堂； 9、建筑面积在200m2及以上公共娱乐场所。 |
| 地下民用建筑 |
1、地下铁道及地下铁道车站； 2、地下影剧院、礼堂； 3、使用面积超过3000m2的地下商场、医院、旅馆、展览厅及其他商业或公共活动场所。 4、重要的实验室和图书、资料、档案库。 |
|
| 建筑高度不超过100m的高层民用建筑 |
一类建筑的住宅 二类建筑(二类建筑的住宅除外) |
|
|
建筑高度不超过24m的民用建筑 |
1、每层建筑面积超过2000m2但不超过3000m2的商业楼、财贸金融楼、电信楼、展览楼、旅馆、办公楼、车站、海河客运站、航空港等公共建筑及其他商业或公共活动场所； 2、区县级的邮政楼、广播电视楼、电力调度楼、防灾指挥调度楼； 3、中型以下的影剧院 4、图书馆、书库、档案楼； 5、建筑面积在200m2以下的公共娱乐场所。 |
|
| 二级 | 地下民用建筑 |
1.长度超过500m的城市隧道； 2.使用面积不超过1000m2的地下商场、医院、旅馆、展览厅及其他商业或公共活动场所。 |
| 三级 | 不属于特级、一级、二级的其他民用建筑 | |
产品技术性能:
产品技术性能
电线电缆导体正常运行时的最高温度及短路时(最长持续时间不超过5s)最高温度;
低烟低卤聚氯乙烯绝缘为70℃,短路时最高温度不超过160℃;
交联聚乙烯绝缘为90℃,热塑性低烟无卤聚烯烃绝缘为80℃,短路时最高温度不超过250℃.辐照交联型聚乙烯绝缘为105℃.
低烟无(低)卤电缆的安装条件及允许连续载流量均与相应非低烟无(低)卤型号规格电缆电线相同.
电缆电线在燃烧时具有低烟、无(低)卤、阻燃和耐火性能，
| 序号 | 试验项目 | 标准要求 (无卤) | 标准要求(低卤) |
| 1 |
电线电缆单根垂直燃烧试验 --上支架下缘与炭化部分起点间距离 --燃烧向下延伸至上支架下缘距离 |
≥50mm ≤540mm |
≥50mm ≤540mm |
| 2 | 电缆成束燃烧试验--炭化部分所达高度 | ≤2.5mm | ≤2.5mm |
| 3 | 耐火试验 | 燃烧试验期间，施加额定电压2A熔丝不熔断 | 燃烧试验期间，施加额定电压2A熔丝不熔断 |
| 4 | PH值 | ≥4.3 | ≥2.5 |
| 5 | 电导率 | ≤10μs/mm | 无要求 |
| 6 | 电缆烟密度试验--最小透光率 | ≥60% | ≥30% |
