执行标准：是参照国际电工委员会IEC标准及美、日、德等国家的产品标准研制而成的一种操作方便，抗拉耐久，适应卷绕折叠的新型电缆。
本电缆系列除YEFPB型电缆的绝缘外，均采用了绝缘及护套级的丁腈聚氯乙烯复合物，因此该电缆柔软耐低温，并具有良好的抗老化、耐酸碱、耐油不易燃等特点。 由于电缆是扁平形状，所以在卷绕、折叠的运行过程中排列整齐，不压线、不扭曲、此种电缆与同规格的圆电缆相比，弯曲半径大大减小，因此，该电缆是伴随机械运行当中的良好电缆。
由于上述特点，以上各种型号电缆，均能满足各种频繁移动的机械设备的需要，其使用寿命是圆电缆的两倍以上。
该电缆具有便于安装及维修的特点，电缆的绝缘线芯及绕包(挤包)，采用了不同的颜色和印号来区分，这样就便于安装维修。YEFPB型额定电压3.6/6KW电缆，采用了绝缘线芯外有屏蔽兼地线的结构，不会危及人身安全。
YFFB扁平电缆，YFFB-F丁腈绝缘扁平电缆,YFFB-JL钢丝加强型移动扁平软电缆性能概要：
A、电缆使用环境温度-30℃—60℃；允许长期工作温度为70℃。最高工作温度：105℃，最低环境温度：-40℃，电缆安装敷设温度应不低于 -25℃B、电缆弯曲半径不小于电缆短轴尺寸的10倍。
C、电缆型号名称与适用范围、允许拉力见表：
型号名称：
型号名称额定电压主要用途拉力大小于N
YFFB丁腈聚氯乙烯绝缘及护套扁平软电缆450/750V主要用于起重、输送机、中小型挖掘机、装卸机2000/100m
YFFB-F丁腈聚氯乙烯绝缘及护套复合扁平软电缆450/750V主要用于大中型野外作业的移动机械，如起重机，挖掘机，堆取材料机等
YEFPB乙丙橡胶绝缘丁腈聚氯乙烯绝缘及护套屏蔽型扁平软电缆3.6/6
KVYFFB-L丁腈聚氯乙烯绝缘及护套承拉(钢丝加强型移动)扁平软电缆300/500V主要用于低层建筑物的电梯和其它移动机械的控制电缆
YFFB-JL丁腈聚氯乙烯绝缘及护套绞合承拉(钢丝加强型移动)扁平软电缆300/500V主要用于高层建筑物电梯的控制电缆YFFB-FJL丁腈聚氯乙烯绝缘及护套绞合承拉、控制、通信复合(钢丝加强型移动)扁平软电缆300/500V主要用于电梯的控制电缆。
代号代号含义
Y移动
VF (扁平类用“FF”)丁腈电缆系列
L承拉(加钢丝)
B扁电缆、扁平电缆
F复合型
P铜编织屏蔽
R多股绞合导体
D、电缆耐压实验见表：
绝缘厚度mm中间检验电压KV成品电缆浸水(15℃—25℃)中1小时然后加电压5分钟电缆
额定电压KV主线芯浸入(15℃—25℃)的水中6小时施加电压5分中0.5～1.06电缆额定电压
1.0～1.5101.5～2.015300/300V300/500V450/750V2.5252000V2000V2500V3 .6/6

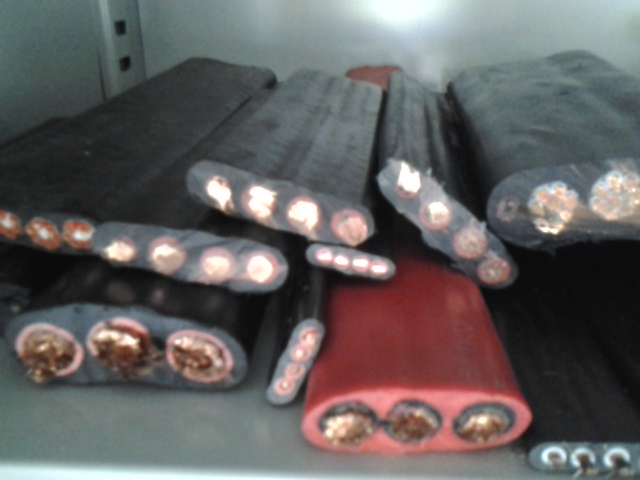

电缆示意图：本电缆系列共分六个品种： 标准种类电缆截面备注YFFB2-28芯
YFFB-F根据用户需要设计
YEFPB2～10芯
YFFB-L4～12芯
YFFB-JL6芯～60芯
YFFB-FJL6芯～60芯
丁睛聚氯乙烯绝缘及护套扁平软电缆电缆的结构尺寸及参数见表：
YFFB型额定电压450/750V丁晴聚氯乙烯绝缘及护套扁平软电缆。该电缆主要用于起重、输送机、中小型挖掘机、装卸机。
芯数×标称
截面mm导电线芯结构20℃是直流电阻
不大于Ω/km电缆外形尺寸
mm参考重量
kg/km
根数/单线直径mm
12×1.547/0.213.35.0×40385
3×2.549/0.257.985.7×14147
4×2.549/0.257.985.7×17.8182.6
5×2.549/0.257.985.7×21.5236.9
7×2.549/0.257.985.7×28.9326.3
12×2.549/0.257.985.7×48.4417.7
3×480/0.254.956.6×16.8214.9
4×480/0.254.956.6×21.4281.9
5×480/0.254.956.6×25.5348.3
7×480/0.254.956.6×37.0504.0
3×6120/0.253.37.7×19.5302.5
4×6120/0.253.37.7×24.8396.7
3×10206/0.251.919.7×24.3499.5
4×10206/0.251.919.7×31.2636.6
3×16325/0.251.2111.0×28.0695.0
4×16325/0.251.2111.0×36.0918.7
3×25503/0.250.7813.3×34.31044.4
4×25503/0.250.7813.3×44.41385.9
3×35708/0.250.55415.4×41.01431.8
4×35708/0.250.55415.4×53.01897.6
3×50392/0.400.38618.0×47.01963.0
3×70556/0.400.27219.0×542863.9
3×50+1×16392/0.400.38618.0×54.92430.4
3×70+1×25556/0.400.27219.0×65.93386.4
3×95+1×35734/0.400.20621.7×76.54327.0
3×120+1×35938/0.400.16126.0×88.45778.53×150+1×501170/0.400.12932×1057780.2YFFB-F型额定电压450/750V丁晴聚氯乙烯绝缘及护套复合扁平软电缆，该电缆主要用于大中型野外作业的移动机械，如起重机，挖掘机，堆取材料机等。
芯数×标称
截面mm主导电线芯结构主线芯20℃是
直流电阻不大于
Ω/km电缆外形尺寸
mm参考重量
kg/km
根数/单线直径mm
3×50+1×16+5×2.5+2×P1.5392/0.40.38621×8133503×70+1×25+5×2.5+2×P1.5556/0.40.27224×9144503×95+1×35+5×2.5+2×P1.5736/0.40.20627×10156503×120+1×35+4×4943/0.40.16126×9359383×120+2×16+4×4943/0.40.16126×97606763×150+1×50+4×41178/0.40.12932×11782346×10+6×2.5206/0.251.9114×7016376×16+6×2.5325/0.251.2114×782020
6×25+6×2.5503/0.250.7814×892575
YEFPB型3.6/6KV乙丙橡胶绝缘丁晴聚氯乙烯绝缘护套屏蔽型扁平软电缆：该电缆主要用于大中型野外作业的移动机械，如起重机，挖掘机，堆取材料机等。
芯数×标称
截面mm主导电线芯结构主线20℃是直流
电阻不大于Ω/km电缆外形尺寸mm参考重量
kg/km
根数/单线直径mm
3×6+3×6/3120/0.253.322×63.91988
3×10+3×10/3206/0.251.1924×692493
3×16+3×16/3325/0.251.2126×742997
3×25+3×16/3503/0.250.7828×813669
3×25+3×16/3708/0.250.55429×8539.8
YFFB—L型额定电压300/500V丁晴聚氯乙烯绝缘及护套承拉扁平软电缆。该电缆主要用于低层建筑物的电梯和其它移动机械的控制电缆。
芯数×标称截面mm主导电线芯结构主线芯20℃是直流电阻不大于Ω/km电缆外形尺寸mm参考重量kg/km根数/单线直径mm
12×0.7524/0.226.04.4×38278.2
16×0.7524/0.226.04.4×48.6383.2
18×0.7524/0.226.04.4×53.4421.3
21×0.7524/0.226.04.4×61.6434.4
24×0.7524/0.226.04.4×69.8547.5
12×132/0.219.54.5×40.0356.4
16×132/0.219.54.5×51.1455.4
18×132/0.219.54.5×56.2502.2
21×132/0.219.54.5×64.8578.0
24×132/0.219.54.5×73.4653.9
两边带钢丝绳承拉扁平软电缆
YFFB—JL型额定电压300/500V丁晴聚氯乙烯绝缘及护套绞合承拉扁平软电缆。
本电缆主要用于高层建筑物电梯的控制电缆。
芯数×标称
截面mm导电线芯结构20℃是直流电阻
不大于Ω/km电缆外形尺寸mm参考重量
kg/km
根数/单线直径mm
24×0.7524/0.226.08.3×47.8656
30×0.7524/0.226.08.9×51.6679.8
36×0.7524/0.226.09.6×55.6797.3
42×0.7524/0.226.09.6×55.6827.3
60×0.7524/0.226.011.8×68.81049.4
24×132/0.219.59.1×52.6762.6
30×132/0.219.510.3×57.8866.6
36×132/0.219.511.0×62.31066.3
42×132/0.219.511.0×62.3111.1
60×132/0.219.513.6×77.61549.8
YFFB-FJL型额定电压300/500V丁晴聚氯乙烯绝缘及护套绞合承拉、控制、通信复合扁平软电缆。
本电缆主要用于电梯的控制电缆。
芯数×标称
截面mm
导电线芯结构20℃是直流电阻
不大于Ω/km电缆外形尺寸mm参考重量
kg/km
根数/单线直径mm
24×0.75+2×P0.624/0.226.08.9×48.4683.9
30×0.75+2×P0.624/0.226.09.5×52.2713.8
36×0.75+2×P0.624/0.226.010.2×56.2837.242×0.75+2×P0.624/0.226.010.2×56.2868.760×0.75+2×P0.624/0.226.012.4×69.41101.924×1+2×P0.632/0.219.59.7×53.2800.730×1+2×P0.632/0.219.510.9×69.4909.6
36×1+2×P0.632/0.219.511.6×62.91119.6
42×1+2×P0.6032/0.219.511.6×62.91166.7
60×1+2×P0.6032/0.219.514.2×78.21627.3
