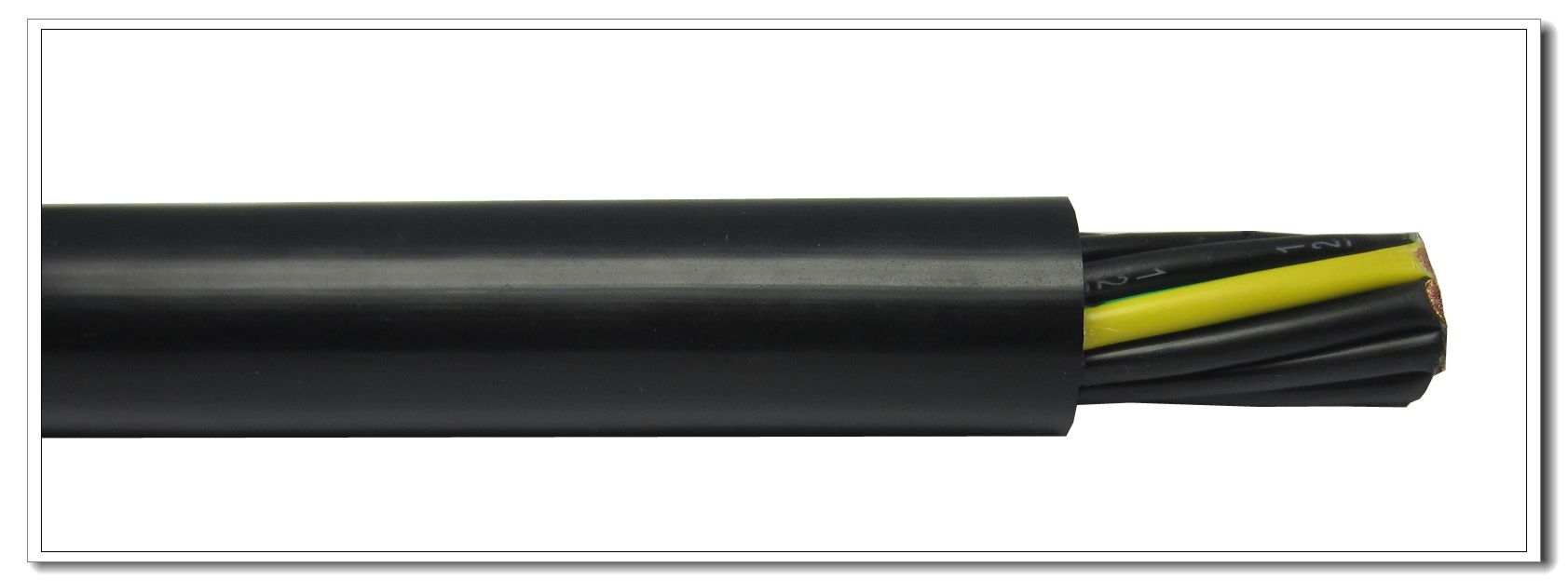

耐油电缆 RVVY H05VV5-F


导线：导体为多股裸铜丝或镀锡铜丝绞合,符合GB/T3956、VDE0295/IEC 228、HD21.13第5种软导体
绝缘：PVC/D型聚氯乙烯绝缘符合GB5023.1与GB/T8815
颜色代码：绝缘线芯的识别符合GB/T5023.1中要求之4.2，选用颜色识别或数字识别,若带有黄绿组合色分布线缆最外层
内护套：PVC/ST5型聚氯乙烯符合GB5023.1与GB/T8815
护套：PVC/ST9聚氯乙烯护套，颜色为黑色(RAL9005)或灰色(RAL7001)
应用标准：GB5023.7-2008、HD21.13


额定电压：U0/U 300/500V
测试电压：绝缘厚度≤0.6:1500V,≥0.6MM的:2000V 成品测试:2000V
最小弯曲半径
                  固定敷设：6×D(电缆外径)
                  移动安装:8×D(电缆外径)
使用温度　　　
                  固定敷设：-40℃至+70℃
                  移动安装：-25℃至+70℃
耐油测试：通过ASTM标准、GB/T2951.5标准
阻燃测试：通过GB18380.12试验

特性与复合


特性：可根据客户要求定做彩色线芯或编码线芯。机械性能良好、高度柔软。弯曲寿命比普通安装线要长，但不作为有强制牵引力拖链电缆使用。用于拖链时设计使用寿命为500万次的循环弯曲。产品具有防水、防油、耐寒、阻燃等特点

◆符合认证CCC、CE、RoHS


适用机床和起重运输设备在内的制造加工用机器各部件间的内部连接.在有弯曲要求的控制单元中，专为在持续弯曲自由移动无拉力和强制运动的拖链系统中,同时能保持电缆柔软移动的场合的要求。

详细规格表


型号	芯线数目×横截面n×mm2	导体铜丝最大单线外径mm	最大外径(上限)D=mm	参考重量kg/km
RVVY	2×0.5	0.20	6.60	58.7
RVVY	2×0.75	0.20	7.20	72.1
RVVY	2×1.0	0.20	7.50	81.0
RVVY	2×1.5	0.20	0.60	22.5
RVVY	2×2.5	0.25	10.30	161.9
RVVY	3×0.5	0.20	7.00	68.8
RVVY	3×0.75	0.20	7.60	84.6
RVVY	3×1.0	0.20	8.00	97.5
RVVY	3×1.5	0.20	9.40	137.3
RVVY	3×2.5	0.25	11.20	203.2
RVVY	4×0.5	0.20	7.90	88.3
RVVY	4×0.75	0.20	8.30	103.3
RVVY	4×1.0	0.20	8.70	118.7
RVVY	4×1.5	0.20	10.20	166.9
RVVY	4×2.5	0.25	12.50	257.9
RVVY	5×0.5	0.20	8.60	105.6
RVVY	5×0.75	0.20	9.30	129.6
RVVY	5×1.0	0.20	9.80	150.0
RVVY	5×1.5	0.20	11.40	208.5
RVVY	5×2.5	0.25	13.70	313.5
RVVY	6×0.5	0.20	9.60	130.7
RVVY	6×0.75	0.20	10.10	153.4
RVVY	27×2.5	0.20	30.2	1573.3
RVVY	36×0.5	0.20	20.9	647.6
RVVY	36×0.75	0.20	22.4	790.7
RVVY	36×1.0	0.20	23.8	933.4
RVVY	36×1.5	0.20	28.2	1335.9
RVVY	36×2.5	0.25	34.20	665.1
RVVY	48×0.5	0.20	24.30	177.3
RVVY	48×0.75	0.20	25.90	266.0
RVVY	6×1.0	0.20	10.80	181.8
RVVY	6×1.5	0.20	12.60	253.5
RVVY	6×2.5	0.25	15.10	379.5
RVVY	7×0.5	0.20	10.40	153.3
RVVY	7×0.75	0.20	11.30	189.2
RVVY	7×1.0	0.20	11.80	215.8
RVVY	7×1.5	0.20	14.10	311.8
RVVY	7×2.5	0.25	16.80	461.8
RVVY	12×0.5	0.20	12.90	240.3
RVVY	12×0.75	0.20	13.70	287.6
RVVY	12×1.0	0.20	14.60	339.8
RVVY	12×1.5	0.20	17.00	473.4
RVVY	12×2.5	0.25	20.60	721.6
RVVY	18×0.5	0.20	15.30	342.2
RVVY	18×0.75	0.20	16.40	416.6
RVVY	18×1.0	0.20	17.20	481.5
RVVY	18×1.5	0.20	20.3	685.0
RVVY	18×2.5	0.20	24.8	1057.1
RVVY	27×0.5	0.20	18.6	507.3
RVVY	27×0.75	0.20	19.9	616.2
RVVY	27×1.0	0.20	21.0	719.1
RVVY	27×1.5	0.20	24.9	1029.7
RVVY	48×1.0	0.20	27.60	1252.1
RVVY	48×1.5	0.20	32.50	1776.4
RVVY	48×2.5	0.25	39.10	2687.8
RVVY	60×0.5	0.20	26.60	1055.2
RVVY	60×0.75	0.20	28.70	1302.9
RVVY	60×1.0	0.20	30.50	1539.3
RVVY	60×1.5	0.20	35.80	1642.9
RVVY	60×2.5	0.25	42.60	3246.4
