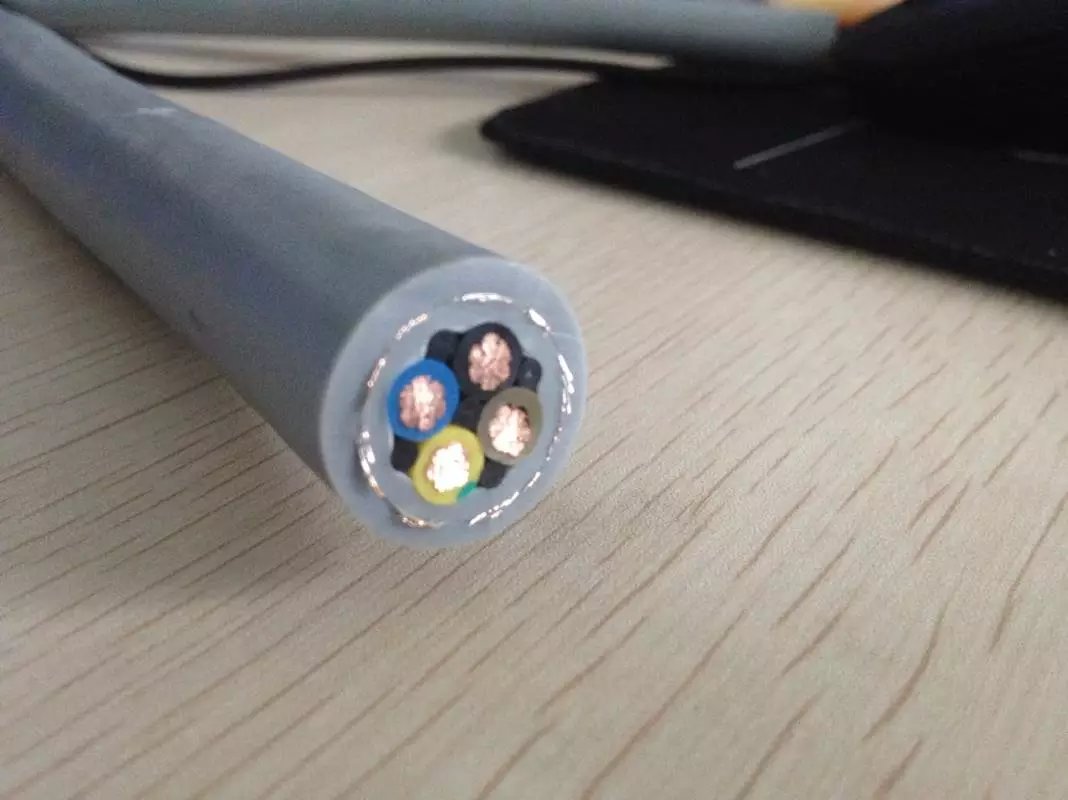

产品结构

●产品型号：    TRVUP-2

●产品规格：   （2-35）芯,（0.14-1.5）mm2；（2-25）芯，（2.0-25）mm2

●导体    ：    高抗弯强度的精细裸铜多股绞合

                       （符合IEC60228 cl.6 VDE0295 cl.6标准）

●绝缘    ：    高机械性能PVC混合物（符合VDE0207标准）

●线芯绞合方式：线芯数量＜12芯，芯线以短节距分层绞合在一起（芯线中间加加强芯）

                              线芯数量≥12芯，芯线采用两次复绞，特别是抗扭力结构

●线芯识别 ：   截面积＜0.5mm2

                           芯线以颜色区分（红、黄、绿、蓝、黑、灰、白、紫、粉红、棕、橙）等

                           截面积≥0.5mm2，一根黄绿线芯，其余都为黑色带白色数字

●内护套   ：   低粘度、耐油PUR基混合物，适用于拖链

●屏蔽     ：   高抗弯强度的镀锡编织屏蔽，线覆盖率为85%

●外护套   ：   低粘性、耐油PUR基混合物，适用于拖链（符合VDE0282标准）

●护套颜色  ：   黑色（与RAL9005相似)（其它颜色根据客户要求）

                           绿色（与RAL6005相似)

                           橙色（与RAL2003相似)

技术特性

●额定电压：     ＜0.5mm2  300/300V；  ≥0.5mm2  300/500V

●测试电压：     ＜0.5mm2    1500V/5min；≥0.5mm22000V/5min

●使用温度范围：  -35℃至+90℃http://www.anhdl.com

 （移动安装）    当行程＜10米时，弯曲半径为：6.8×D

                               当行程≥10米时，弯曲半径为：7.5×D

●使用温度范围：  -50℃至+90℃

 （固定敷设）    弯曲半径为：4×D

●最大速度：      10米/秒；5米/秒

（架空/滑行）

●最大速度：       80米/秒

●短路时可达最高温度：+250℃

●弯曲寿命：       50次/分钟，＞600万次

●阻燃特性：       符合IEC332-1 标准

●材料性能：耐寒、防水解和耐油、抗辐射、耐臭氧、耐候性、耐酸碱

●高耐磨、高的机械负荷、优异耐曲挠性、抗扭曲性、良好的电磁抗干扰性

应用场合

●用于高负载、完全防油

●用于受到中等阳光辐射的室内和室外屏蔽场所

●特别适应于水平架空和行程小于200米的长行程场合

●适用于工业作用环境下的频繁弯曲场合，高架仓库存储和提取设备及物流设备系统、五金冲压、机械（人）手、建筑机械、码头、消防车、起重运输设备、汽车制造、冷藏设备、装甲车、坦克链等。特别应用重机械负荷，海岸、港口、野外、高低温、高污染等恶劣环境场所。
