高压卷筒电缆,SHD-GC 6KV 10KV 3×35+3×16/3高压软电缆

阅读次数：5425 发布时间：2018/2/28 15:12:36

当前位置：首页 >> 新闻中心 >> 高压卷筒电缆,SHD-GC 6KV 10KV 3×35+3×16/3高压软电缆

SHD-GC卷筒用6-10KV高压软电缆，电动铲运机拖曳电缆

移动设备(堆取料机、港机)卷筒用6-10KV高压圆形软电缆(堆取料机用柔性圆电缆，港机用柔性圆电缆)

该类产品的另一种类型是卷筒用高压扁平电缆，可查看：YJGCFPB卷筒用6-10KV高压扁平电缆。
一、产品特点及用途

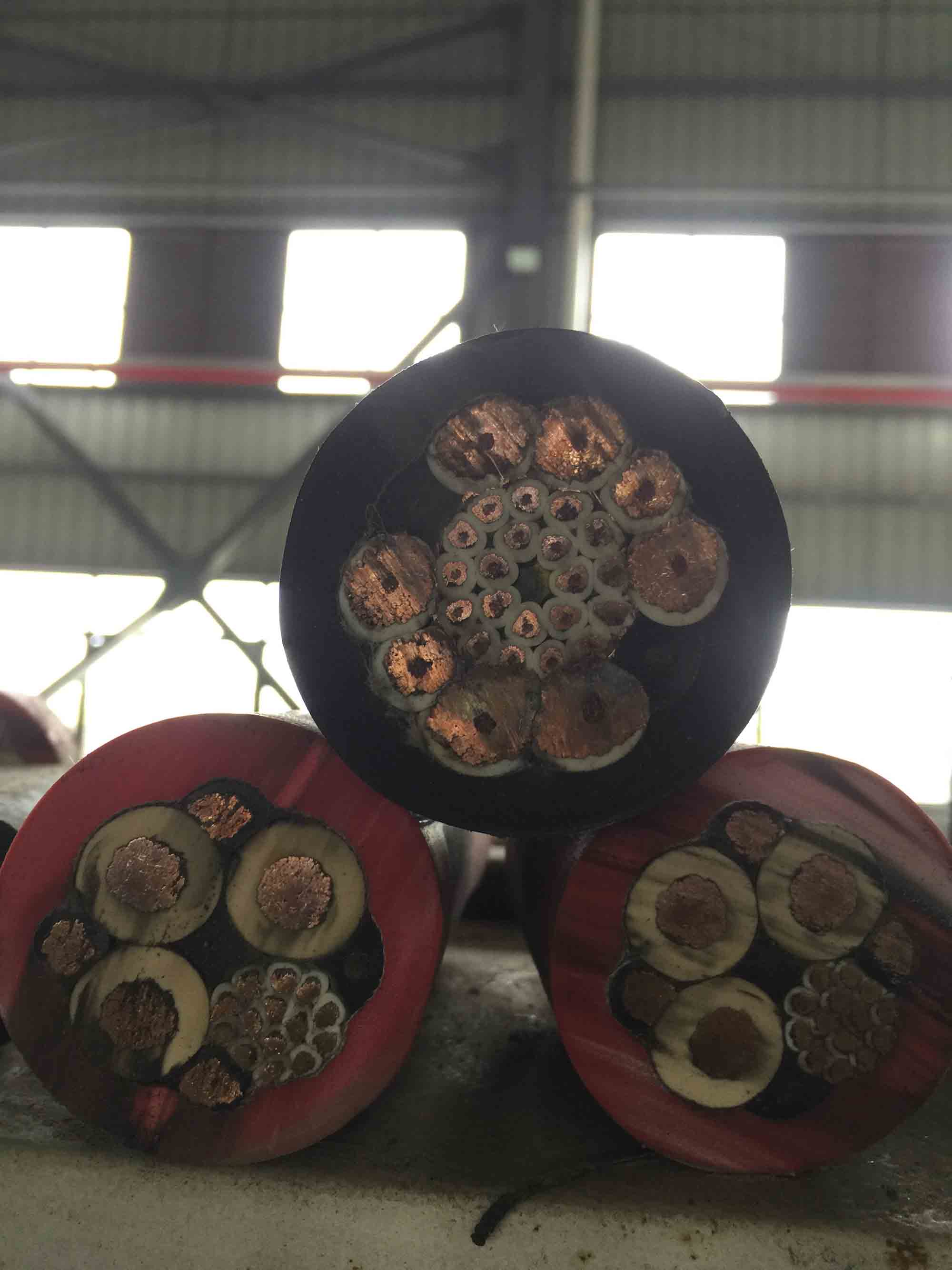

本产品为高压圆形软电缆，拖曳尾缆，适用于交流额定电压6/10KV料场、码头、矿山、港口的堆取料机及港机上变压器连接用高压圆电缆，导体采用镀锡软芯结构，导体绝缘采用进口特殊绝缘材料，电缆具有耐高温、耐寒、耐油、耐腐蚀、防油、耐磨等特性。产品广泛用于冶金、矿山、电力、石油化、船舶工业、港口及移动设备制造等行业。
二、产品执行标准
Q/ZS2012-5标准
阻燃性能试验执行GB12666.5-90规定
三、基本电缆规格及结构参数
移动设备卷筒用6KV高压软电缆(圆)

型号	电压KV	电缆规格mm2	电缆外型尺寸㎜	电缆弯曲半径㎜	电缆参考重量kg/m
SHD-GC	6	3×16+3×16/3	43.2	648	1.8480
SHD-GC	6	3×25+3×16/3	51.0	765	2.6320
SHD-GC	6	3×35+3×16/3	56.0	840	3.2239
SHD-GC	6	3×50+3×16/3	62.1	931.5	4.1220
SHD-GC	6	3×70+3×16/3	66.6	999	4.9434
SHD-GC	6	3×95+3×16/3	72.0	1080	6.0060
SHD-GC	6	4×16	49.5	742.5	2.5413
SHD-GC	6	4×25	56.1	841.5	3.3030
SHD-GC	6	4×35	61.6	924	4.0710
SHD-GC	6	4×50	68.4	1026	5.2150
SHD-GC	6	4×70	73.4	1101	6.2900
SHD-GC	6	4×95	81.0	1215	7.8330
SHD-GC	6	3×16+1×10	48.3	724.5	2.4850
SHD-GC	6	3×25+1×10	55.0	825	3.2360
SHD-GC	6	3×35+1×16	60.2	903	3.9570
SHD-GC	6	3×50+1×25	67.1	1006.5	5.1540
SHD-GC	6	3×70+1×35	72.0	1080	6.1760
SHD-GC	6	3×95+1×35	79.8	1197	7.6840

移动设备拖曳尾缆用10KV高压软电缆(圆)

型号	电压KV	电缆规格mm2	电缆外型尺寸㎜	电缆弯曲半径㎜	电缆参考重量kg/m
SHD-GC	10	3×16+3×16/3	45.4	681	1.9900
SHD-GC	10	3×25+3×16/3	55.5	832.5	2.9720
SHD-GC	10	3×35+3×16/3	58.2	873	3.4040
SHD-GC	10	3×50+3×16/3	66.6	999	4.5240
SHD-GC	10	3×70+3×16/3	71.1	1066.5	5.3690
SHD-GC	10	3×95+3×16/3	75.1	1126.5	6.2300
SHD-GC	10	4×16	52.0	780	2.7340
SHD-GC	10	4×25	61.1	916.5	3.7370
SHD-GC	10	4×35	64.1	961.5	4.3010
SHD-GC	10	4×50	73.4	1101	5.7300
SHD-GC	10	4×70	78.4	1176	6.8360
SHD-GC	10	4×95	83.5	1252.5	8.1260
SHD-GC	10	3×16+1×10	51.1	766.5	2.5670
SHD-GC	10	3×25+1×10	59.2	888	3.5510
SHD-GC	10	3×35+1×16	63.0	945	4.1380
SHD-GC	10	3×50+1×25	72.8	1092	5.4760
SHD-GC	10	3×70+1×35	76.7	1150.5	6.6190
SHD-GC	10	3×95+1×35	82.6	1239	7.8980
