FS/FY/FZ-WDZA-TZEYR-1500V防鼠蚁防紫外线轨道交通软电缆



型   号	名        称
DCEFR	乙丙橡胶绝缘弹性体护套直流牵引软电缆
WDZ-DCEFR	乙丙橡胶绝缘弹性体护套无卤低烟阻燃直流牵引软电缆





型   号	芯   数	额定电压V	标称截面mm2
DCEFR WDZ-DCEFR	1	750 1500	10，16，25，35，50，70，95， 120，150，185，240，300，400



1) 额定电压1.8KV及以下轨道交通直流电力电缆（绝缘可为交联聚乙烯和乙丙橡胶）

DC-WDZA-YJY、DC-WDZB-YJY

DC-DDZA-YJY、DC-DDZB-YJY

DC-WDZA-EYR、DC-WDZB-EYR

DC-DDZA-EYR、 DC-DDZB-EYR

2. 规格

电缆的芯数为1芯 http://www.anhdl.com

电缆的标称截面为50～630mm2

二、 产品功能介绍

额定电压1.8kV及以下直流电力电缆：主要用于城市轨道交通的直流牵引供电系统直流电力传输。

三、 使用特性

1. 电缆导体的最高额定温度为90℃。

2. 电缆导体短路时（最长持续时间部超过5s）导体的最高温度250℃。

3. 电缆敷设温度

1) 聚氯乙烯绝缘电缆敷设温度不低于0℃。 http://www.anhdl.com

2) 交联聚乙烯绝缘和乙丙橡胶绝缘电缆敷设温度不低于-20℃。

4. 敷设电缆时的环境温度应不低于0℃，其最小弯曲半径：第2种绞合导体应不小于电缆外径的15倍，第5种、第6种软铜导体应不小于电缆外径的6倍

型号、名称及规格

1.  电缆的型号及名称

乙丙橡胶绝缘直流电力电缆型号及名称见下表：



注：型号中X—代表阻燃级别A、B、C或D



交联聚乙烯绝缘弹性体护套直流电力电缆的型号及名称见下表：

注：型号中X—代表阻燃级别A、B、C或D



低烟无卤聚烯烃绝缘低烟无卤聚烯烃护套直流电力电缆型号及名称见下表：

注：型号中X—代表阻燃级别A、B、C或D



低烟低卤聚烯烃绝缘低烟低卤聚烯烃护套直流电力电缆型号及名称见下表：

注：型号中X—代表阻燃级别A、B、C或D



聚氯乙烯弹性体绝缘弹性体护套直流电力电缆的型号及名称见下表：



注：型号中X—代表阻燃级别A、B、C或D



      举例说明如下：





•                                     DC-ZRA-FF-750V  1×95
•         A类阻燃型铜芯聚录乙烯弹性体绝缘聚氯乙烯弹性体护套直流电力电缆
•         额定电压为750V，单芯，标称截面95mm2。
•
•                                     DC-WDZA-YJV-1500V  1×240
•         A类阻燃型铜芯交联聚乙烯绝缘低烟无卤聚烯烃护套直流电力电缆
•         额定电压为1.5KV，单芯，标称截面240mm2。
•
•                                     DC-DDZB-FF24-1500  1×400 http://www.anhdl.com
•         B类阻燃型铜芯低烟低卤聚烯烃弹性体绝缘钢带铠装低烟低卤聚烯烃弹性体护套直流电力电缆
•         额定电压为1.5KV，单芯，标称截面400mm2。
•
•                                    DC-WDZA-FF-1800V  1×240
•         A类阻燃型铜芯低烟无卤聚烯烃弹性体绝缘低烟无卤聚烯烃弹性体护套直流电力电缆
•         额定电压为1.8KV，单芯，标称截面240mm2。
•

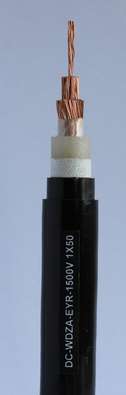

•                                    DC-WDZA-EYR-1500V  1×400
•         A类阻燃铜芯软导体乙丙橡胶绝缘低烟无卤聚烯烃护套直流电力电缆
•         额定电压为1.5KV，单芯，标称截面400mm2。





2.  直流电力电缆的规格见下表：

四．电缆结构示意图




五． 主要电气性能指标





1.   20℃导体直流电阻不大于Ω/Km： http://www.anhdl.com

•    第2种绞合导体直流电阻符合下表的规定



•   第5种绞合软铜导体直流电阻符合下表的规定



•   第6种绞合软铜导体直流电阻符合下表的规定







2.   交流电压试验

交流电压试验应在环境温度下进行。将电缆浸入室温水中1h，在导体和水之间施加试验电压5min，工频试验电压见下表，对应额定电压的单相试验电压如下表。

注：在任何情况下，电压都应逐渐升高到规定值，要求绝缘无击穿。



六． 燃烧性能

1.  直流电力电缆的阻燃性能通过GB18380.3-2001规定的A类成束电缆垂直燃烧试验。

2.  低烟无卤型直流电力电缆燃烧时的低烟性能满足在GB/T17651-1998规定条件下，燃烧产生的烟浓度其最小透光率一般不小于60%，当用户有特殊要求时，我方产品最小透光率可以做到85%

3.  低烟无卤型直流电力电缆燃烧时的无卤性能满足在GB/T17650-1998规定条件下，燃烧产生的卤酸气体溢出量不大于5mg/g,PH值不小于4.3，电导率不大于10μs/mm.

4.  低烟无卤型直流电力电缆毒性指数小于2.5。

http://www.anhdl.com

七． 电缆特殊性能

我方可以根据用户需求设计电缆特殊性能，具体包括：

1． 电缆防水、防潮性能

2.   电缆抗日照与防紫外光性能

3.   电缆防白蚁和防鼠咬性能

型号	名称	执行标准
DCYJV	交联聚乙烯绝缘聚氯乙烯护套直流牵引电缆	QB/TWB2008-06
DVYJVR	交联聚乙烯绝缘聚乙烯护套直流牵引软电缆
DCEFR	乙丙橡胶绝缘弹性体护套直流牵引软电缆
WDZ-DCYJY	交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃直流牵引电缆
WDZ-DCYJYR	交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃直流牵引软电缆
WDZ-DCEFR	乙丙橡胶绝缘弹性体护套无卤低烟阻燃直流牵引软电缆
FSZ-WDZ-DCYJYR	防紫外线交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃直流牵引软电缆

规 格













型号	芯数	额定电压	标称截面
DCYJV、DCYJVR、DCEFR、WDZ-DCYJY、DZ-DCYJYR、WDZ-DCEFR、FSZ-WDZ-DCYJYR	1	750 1500	10~400



---
