PUR拖链控制电缆flex-CPUR

阅读次数：2671 发布时间：2021/3/10 8:47:13

当前位置：首页 >> 新闻中心 >> PUR拖链控制电缆flex-CPUR

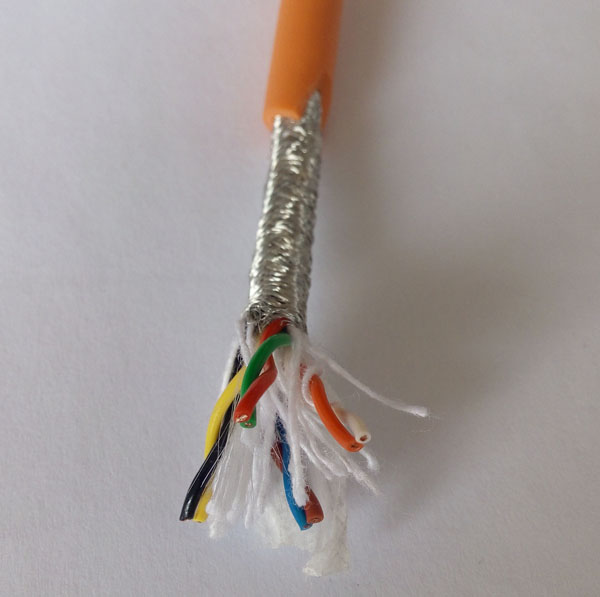

PUR拖链控制电缆flex-CPUR

应用场合
这种电缆专为需要高度弯折弯曲连续运动应用场合而设计并广泛用于：拖链系统、机器人和移动驱动系统等。外护套材料耐磨、防水解、抗菌、阻燃等特性使得该电缆在拖链系统的优势得到最大发挥。
产品特点

使用寿命长且质量稳定，进口PUR材质更加耐磨且耐恶劣环境，适用于室外。
产品优势

特殊的结构设计及材料，加强了其耐磨耐弯曲性。内有特种抗拉加强层大大的提高了产品使用寿命及抗拉性。
拖链控制电缆（PUR护套）（Eketten-flex-CPUR）
技术参数
电压：300/500V
测试电压：2000V/5min(AC)
最小弯曲半径
固定敷设：4x电缆外径
移动安装：7.5x电缆外径
温度范围
固敷温度：﹣30℃～90℃
移动温度：﹣20℃～90℃
耐油性：很好
耐化学物质：耐酸、碱、溶剂和各种液压油的性能优异等
耐候性：耐UV,日光老化性能优异，适合户外使用
最大移动速度
架空速度：8m/s
滑行速度：5m/s
加速度：75m/s2
电缆结构
1、导体VDE0295 6类
2、绝缘层特种高强度TPEE混合物
3、特种抗拉加强芯
4、护套特种低粘度耐磨PUR混合物

若在拖链中正确安装使用，寿命可达5百万-1千万次循环

实际使用中能够达到更多的循环次数-详情请联系的德柔销售工程师

规格型号列表

规格	标称外径mm	最大外径mm	电缆总重量Kg/km
芯数×截面mm2
2×0.25	2×48/0.08	4.4	5	28
3×0.25	3×48/0.08	4.6	5.2	32
4×0.25	4×48/0.08	4.9	5.5	37
5×0.25	5×48/0.08	5.2	5.8	43
6×0.25	6×48/0.08	5.9	6.6	54
7×0.25	7×48/0.08	6.2	6.9	60
8×0.25	8×48/0.08	6.6	7.4	67
10×0.25	10×48/0.08	7.4	8.2	78
12×0.25	12×48/0.08	8.1	9	93
14×0.25	14×48/0.08	8.3	9.8	108
2×0.34	2×19/0.15	4.9	5.5	34
3×0.34	3×19/0.15	5.1	5.7	40
4×0.34	4×19/0.15	5.9	6.6	51
5×0.34	5×19/0.15	6.2	7	59
6×0.34	6×19/0.15	6.6	7.4	68
7×0.34	7×19/0.15	7	7.8	75
8×0.34	8×19/0.15	7.5	8.4	83
10×0.34	10×19/0.15	8.9	9.8	107
12×0.34	12×19/0.15	9	10.3	117
14×0.34	14×19/0.15	10.1	11.2	139
16×0.34	16×19/0.15	10.7	11.8	150
18×0.34	18×19/0.15	10.6	11.8	159
20×0.34	20×19/0.15	11.8	13	181
24×0.34	24×19/0.15	12.7	14.1	210
25×0.34	25×19/0.15	12.8	14.1	214
30×0.34	30×19/0.15	14.2	15.7	261
36×0.34	36×19/0.15	15.4	17	301
2×0.5	2×28/0.15	5.8	6.5	45
3×0.5	3×28/0.15	6	6.7	54
4×0.5	4×28/0.15	6.4	7.2	63
5×0.5	5×28/0.15	6.9	7.6	73
6×0.5	6×28/0.15	7.3	8.2	84
7×0.5	7×28/0.15	8	8.9	98
8×0.5	8×28/0.15	8.8	9.8	115
10×0.5	10×28/0.15	9.9	11	135
12×0.5	12×28/0.15	10	11.1	148
14×0.5	14×28/0.15	11.6	12.8	180
16×0.5	16×28/0.15	12.2	13.5	196
18×0.5	18×28/0.15	12.4	13.7	210
20×0.5	20×28/0.15	13.3	14.7	233
24×0.5	24×28/0.15	14.8	16.3	284
25×0.5	25×28/0.15	14.9	16.5	290
30×0.5	30×28/0.15	16.1	17.8	336
36×0.5	36×28/0.15	17.6	19.5	396
2×0.75	2×24/0.20	6.2	6.9	54
3×0.75	3×24/0.20	6.5	7.2	65
4×0.75	4×24/0.20	6.9	7.6	77
5×0.75	5×24/0.20	7.4	8.2	91
6×0.75	6×24/0.20	8.1	9	108
7×0.75	7×24/0.20	8.9	9.8	128
8×0.75	8×24/0.20	9.6	10.6	143
10×0.75	10×24/0.20	10.8	11.9	169
12×0.75	12×24/0.20	12.2	13.5	193
14×0.75	14×24/0.20	12.7	14	229
16×0.75	16×24/0.20	13.8	15.2	262
18×0.75	18×24/0.20	14.6	16.2	268
20×0.75	20×24/0.20	15	16.5	312
24×0.75	24×24/0.20	16.3	18	363
25×0.75	25×24/0.20	16.6	18.3	378
30×0.75	30×24/0.20	18	19.8	442
36×0.75	36×24/0.20	19.9	21.9	532
2×1	2×32/0.20	6.8	7.5	64
3×1	3×32/0.20	7.1	7.9	78
4×1	4×32/0.20	7.6	8.4	94
5×1	5×32/0.20	8.6	9.5	119
6×1	6×32/0.20	9.2	10.2	137
7×1	7×32/0.20	9.8	10.2	156
8×1	8×32/0.20	10.6	11.7	177
10×1	10×32/0.20	12.2	13.5	216
12×1	12×32/0.20	12.7	14.2	240
14×1	14×32/0.20	14.6	16.1	295
16×1	16×32/0.20	15.4	17.1	325
18×1	18×32/0.20	15.6	17.2	351
20×1	20×32/0.20	17	18.8	396
24×1	24×32/0.20	18.2	20.4	464
25×1	25×32/0.20	18.4	22.1	476
30×1	30×32/0.20	20.6	22.7	575
36×1	36×32/0.20	22.4	24.9	679
2×1.5	2×48/0.20	7.6	8.4	81
3×1.5	3×48/0.20	8.1	9	105
4×1.5	4×48/0.20	8.9	9.9	132
5×1.5	5×48/0.20	9.6	10.7	158
6×1.5	6×48/0.20	10.4	11.5	183
7×1.5	7×48/0.20	11.3	12.5	212
8×1.5	8×48/0.20	12.2	13.6	241
10×1.5	10×48/0.20	14.4	15.9	301
12×1.5	12×48/0.20	15.2	16.8	338
14×1.5	14×48/0.20	16.9	18.7	409
16×1.5	16×48/0.20	17.9	19.8	448
18×1.5	18×48/0.20	18.5	20.5	485
20×1.5	20×48/0.20	20	22	557
24×1.5	24×48/0.20	21.6	24.2	664
25×1.5	25×48/0.20	21.8	24.3	677
30×1.5	30×48/0.20	24	26.5	793
36×1.5	36×48/0.20	26.6	29.3	953
2×2.5	2×77/0.20	9	9.9	115
3×2.5	3×77/0.20	9.4	10.4	146
4×2.5	4×77/0.20	10.2	11.3	180
5×2.5	5×77/0.20	11.2	12.4	221
6×2.5	6×77/0.20	12.1	13.4	258
7×2.5	7×77/0.20	12.9	14.3	296
8×2.5	8×77/0.20	14.5	16	349
10×2.5	10×77/0.20	16.8	18.6	426
12×2.5	12×77/0.20	17.8	19.5	482
14×2.5	14×77/0.20	20	221.1	588
16×2.5	16×77/0.20	21.3	23.5	648
18×2.5	18×77/0.20	22.4	24.7	704
20×2.5	20×77/0.20	23.5	25.9	793
24×2.5	24×77/0.20	26	28.6	957
25×2.5	25×77/0.20	26.1	28.8	981
30×2.5	30×77/0.20	28.6	31.6	1169
36×2.5	36×77/0.20	31.9	35.1	1412
以上是电缆部分常用的规格型号。其它特殊规格/颜色及更复杂适用场合可根据要求开发定制
