单护套及双护套屏蔽拖链电缆

阅读次数：3350 发布时间：2021/3/15 10:23:57

当前位置：首页 >> 新闻中心 >> 单护套及双护套屏蔽拖链电缆

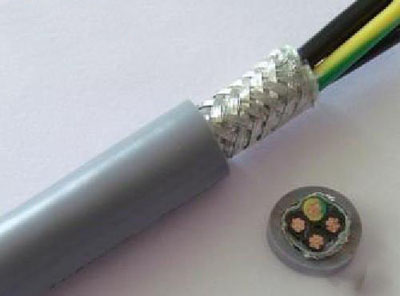

单护套及双护套屏蔽拖链电缆

导体：多股超细精绞无氧铜丝，符合VDE0295CLASS 6标准绝缘：特殊混合PVC绝缘颜色：≤0.5mm颜色表示，棕、黑、蓝、紫、粉红、橙 ≥0.5mm黑色数字白色号码编号，3芯以上带有黄绿接地线（黄绿可选）内护套：改性低粘度强力挤压内护套，PV

拖链电缆在设备单元需要来回移动的场合，为了防止电缆纠缠，磨损，拉脱，勾挂和散乱，常把电缆放入电缆拖链中，对电缆形成保护，并且电缆还能随拖链实现来回移动，这种可以跟随拖链进行来回移动而不易磨损的高柔性专用电缆便叫拖链电缆，

通常也可称之拖曳电缆，坦克链电缆。

拖链电缆主要应用于：工业电子系统，自动生成线，仓储设备，机器人，消防系统，起重机，数控机床和冶金工业。

我们的拖链电缆，为了满足不停歇的来回移动，比较常规电缆通常有以下几个部分组成：

1.抗拉中心

在电缆的中心根据芯数数量以及每根芯线交叉区域的空间里尽可能的有一个真正的中心线填充（而不是像通常情况下，用一些填充料或废塑料制成的垃圾芯线填充）这种方法能有效的保护绞线结构，防止绞线游离到电缆的中心区域。

2.导体结构

电缆应该选择最具柔韧性的导体，一般来说导体越细，电缆的柔韧性越好，但导体过细，会产生电缆缠绕现象。一系列长期的实验提供了单根导线的最佳直径，长度和节向的屏蔽组合，它有最佳的抗拉能力。

3.芯线绝缘

电缆内的绝缘材料不能彼此粘滞。而且绝缘层还需要支撑每股单股的导线。因此只有在高压成型的PVC或者TPE材料才能用于拖链的数百万米电缆中的应用过程中证实他的可靠性。

4.绞线

绞线结构必须以最佳的交合节距绕在一个稳定的抗拉中心周围。然而由于绝缘材料的应用，绞线结构应按运动状态设计，从12根芯线开始，因该采用成束绞合的方式。

5.内护套

甲胄式挤压成型的内护套取代廉价的羊毛材料，填充物或附属填充物。这一方法能保证绞线结构不会散乱。

6.屏蔽

用优化的编织角度将屏蔽层紧紧的编织在内护套外，松散的编织带会降低EMC的保护能力并且屏蔽层也很快因屏蔽的断裂而失效。紧密编织的屏蔽层同时具有抗扭力的作用。

7.外护套

由不同的改良材料制成的外护套具有不同的功能，有抗UV功能的，有抗低温功能的，有耐油的以及成本优化的。但所有的这些外护套都有一个共同点，高耐磨性，并不会粘附任何东西。外护套必须是高柔性的但也要有支撑功能，当然应该是高压成型的。

1.导体：多股超细精绞无氧铜丝，符合VDE0295 6类标准。

2.绝缘：丁晴混合弹性料、TPE混合料、PUR（按客户指定）

3.颜色：≤0.5mm颜色表示：棕、黑、蓝、红、紫、白、橙

＞0.5mm颜色表示：黑色数字白色码编号，3芯以上带黄绿接地线（可选黄色）

4.护套：丁晴混合弹性料、TPE混合料、PUR或PVC（按客户指定）

颜色：黑色、灰色、橙色

额定电压：截面≤0.5mm2；300/300V,＞0.5mm;300/500V

测试电压：2500V

使用温度范围：固定安装：－40至+105℃

移动安装：－30至+105℃

最小弯曲半径：固定安装5×D(电缆直径）

移动安装：当行程＜10米时，弯曲半径为8×D

当行程≥10米时，弯曲半径为10×D

导体：多股超细精绞无氧铜丝，符合VDE0295CLASS 6标准

绝缘：特殊混合PVC绝缘

颜色：≤0.5mm颜色表示，棕、黑、蓝、紫、粉红、橙

≥0.5mm黑色数字白色号码编号，3芯以上带有黄绿接地线（黄绿可选）

内护套：改性低粘度强力挤压内护套，PVC材质，耐油。

屏蔽：镀锡铜网编织屏蔽，密度80%以上

护套：特殊改性PVC护套

橙色（RAL2003) 黑色（RAL9005)或灰色（RAL7001)

额定电压：≥0.5mm:300/500V ≤0.5mm:300/300V

测试电压：2500V

使用温度范围：固定安装：-30℃ 至 +70℃

移动安装：-5℃ 至 +70℃

最小弯曲半径：固定安装：4x电缆外径

移动安装：15x电缆外径。
