JHQYJ85/SC、JHQYJP85/SC舰船用轻型薄壁电缆

阅读次数：4525 发布时间：2021/10/24 14:16:41

当前位置：首页 >> 新闻中心 >> JHQYJ85/SC、JHQYJP85/SC舰船用轻型薄壁电缆

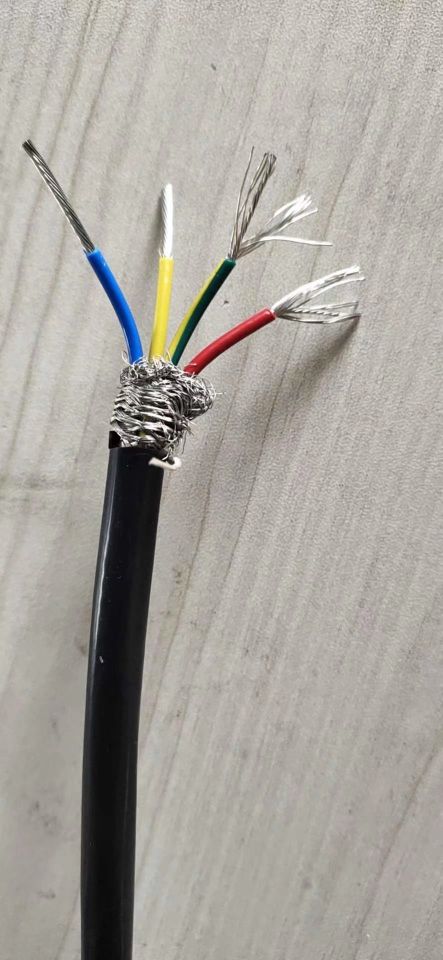

JHQYJ85/SC、JHQYJP85/SC舰船用轻型薄壁电缆

应用范围
本产品以国军标GJB1916-94总规范为依据，参照美国军标MIL-DTL-24643设计开发的新一代舰船用通信电缆。该电缆应用于仪器、仪表信号控制和信号传输，具有优越的耐老化、抗撕裂、高阻燃、耐油、耐火、低烟无卤、低毒等特性

技术要求
1、电缆允许弯曲半径：电缆外径的6倍
2、额定电压为250V
3、电缆长期工作温度：-20 ~ 125℃
4、绝缘电阻不小于100MΩ.km
5、绝缘采用进口绝缘，绝缘厚度比正常电缆要薄，成品电缆外径小，重量轻，电性能优越

产品名称

型号	名称
JHQYJ85/SC(NSC)	舰船用轻型薄壁电缆（耐火）
JHQYJP85/SC(NSC)	舰船用轻型薄壁电缆（耐火）

型号规格

型号	额定电压	对数	截面
JHQYJ85/SC(NSC) JHQYJP85/SC(NSC)	250V	1~61芯	0.2~2.5mm2

技术参数

规格	成品电缆较大外径mm
对数×芯数×截面	JHQYJ85	JHQYJP85
SC	NSC	SC	NSC
2×2×0.35	8.5	10.6	10.1	12.4
3×2×0.35	8.8	11.2	10.5	12.9
5×2×0.35	10.2	13.1	11.9	14.9
10×2×0.35	13.1	17.6	15.2	19.6
15×2×0.35	16.1	21.2	17.8	23.2
20×2×0.35	18.2	24.0	20.1	26.2
25×2×0.35	19.9	26.3	21.8	28.5
30×2×0.35	21.4	28.4	23.2	30.6
40×2×0.35	24.2	32.4	26.5	35.0
50×2×0.35	26.6	35.7	29.1	38.3
60×2×0.35	29.3	39.3	31.6	42.1
2×2×0.5	9.2	11.4	10.9	13.1
3×2×0.5	9.6	12.0	11.3	13.7
5×2×0.5	11.3	14.1	13.1	15.9
10×2×0.5	15.0	19.5	16.6	21.5
15×2×0.5	18.2	23.2	20.0	25.4
20×2×0.5	20.5	26.3	22.8	29.0
25×2×0.5	22.4	28.9	24.7	31.5
30×2×0.5	24.1	31.2	26.4	33.8
40×2×0.5	27.4	35.5	30.1	38.4
50×2×0.5	30.5	39.1	32.8	42.0
60×2×0.5	32.9	42.9	35.2	45.7
2×2×0.75	9.8	12.1	11.6	13.9
3×2×0.75	10.2	12.8	12.1	14.5
5×2×0.75	12.2	15.4	14.3	17.4
10×2×0.75	16.3	21.2	18.1	23.4
15×2×0.75	19.5	25.0	21.4	27.2
20×2×0.75	22.1	28.4	24.4	31.0
25×2×0.75	24.1	31.2	26.5	33.8
30×2×0.75	26.0	33.7	28.5	36.4
40×2×0.75	29.6	38.4	32.3	41.3
50×2×0.75	33.2	43.1	35.5	45.9
60×2×0.75	35.8	46.7	38.1	49.5
