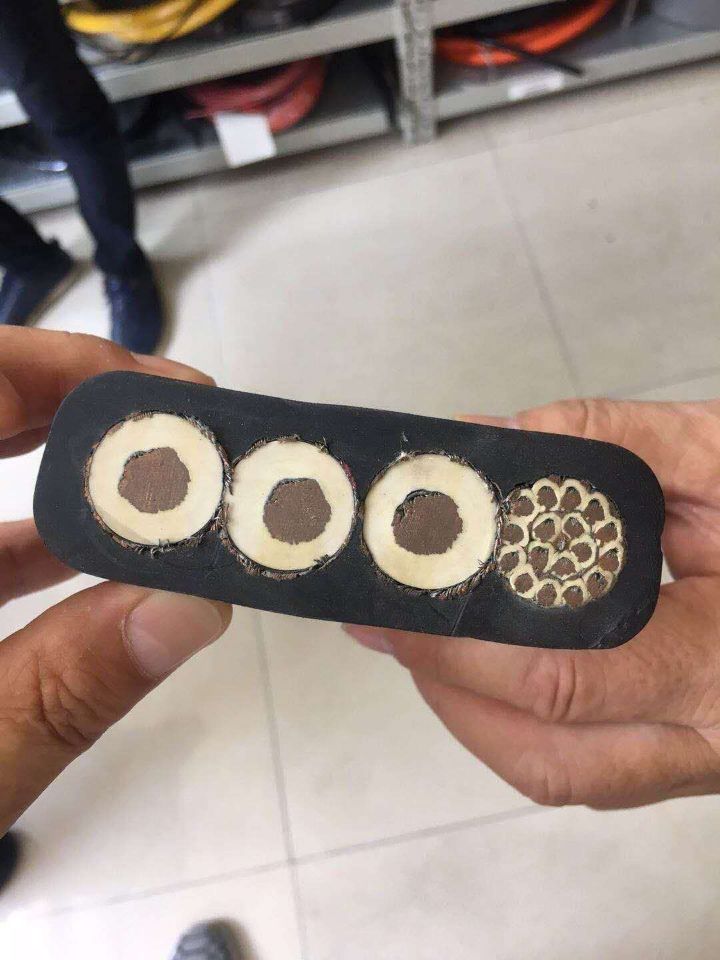

YJGFBP卷筒用高压扁平电缆 3*35 3*16/3 8*2.5

YJGFBP卷筒用6-10KV高压扁平电缆,移动设备（堆取料机、港机）卷筒用6-10KV高压扁平电缆

一、产品特点及用途
高压组合扁平电缆适用于交流额定电压6/10KV料场、码头的堆取料机及港机上变压器连接用高压扁平电缆，导体采用镀锡软芯结构，导体绝缘采用进口硅橡胶绝缘材料，高压组合扁平电缆具有耐高温、耐寒、耐油、耐腐蚀以及柔软耐磨抗拉等特性，电缆可根据用户需要设计编制加入多芯控制电缆及光纤通讯即制成高压动力、多芯控制及光纤通讯组合扁平电缆。产品广泛用于电力、冶金、石油化工、矿山、水泥、船舶工业、港口及移动设备制造等行业。
二、产品执行标准
Q/AT2005-4标准
阻燃性能试验执行GB12666.5-90规定
三规格及结构参数
移动设备卷筒用6KV高压扁平电缆
型号 电压KV 电缆规格mm2 电缆外型尺寸㎜ 电缆弯曲半径㎜ 电缆参考重量kg/m
YJGCFBP 6 3×16 3×16/3 67×27 540 3.0200
YJGCFBP 6 3×25 3×16/3 78×29 580 4.1700
YJGCFBP 6 3×35 3×16/3 80×31 620 4.6850
YJGCFBP 6 3×50 3×16/3 92×35 700 5.9860
YJGCFBP 6 3×70 3×16/3 95×37 740 6.7120
YJGCFBP 6 3×95 3×16/3 103×39 780 8.0120
YJGCFBP 6 4×16 85×27 540 3.8140
YJGCFBP 6 4×25 101×29 580 5.3210
YJGCFBP 6 4×35 105×31 620 5.9850
YJGCFBP 6 4×50 118×35 700 7.5380
YJGCFBP 6 4×70 127×37 740 8.9760
YJGCFBP 6 3×16 1×10 84×27 540 3.8570
YJGCFBP 6 3×25 1×10 89×29 580 4.9640
YJGCFBP 6 3×35 1×16 91×31 620 5.6810
YJGCFBP 6 3×50 1×25 113×35 700 7.2160
YJGCFBP 6 3×70 1×35 121×37 740 8.3180
YJGCFBP 6 3×95 1×35 127×39 780 9.5430

移动设备卷筒用加光纤通讯6KV高压扁平电缆
型号 电压KV 电缆规格mm2 电缆外型尺寸㎜ 电缆弯曲半径㎜ 电缆参考重量kg/m
YJGCFBP 6 3×16 3×16/3 6FO 81×27 540 3.1489
YJGCFBP 6 3×25 3×16/3 6FO 86×29 580 4.8451
YJGCFBP 6 3×35 3×16/3 6FO 92×31 620 4.9725
YJGCFBP 6 3×50 3×16/3 6FO 106×35 700 6.3520
YJGCFBP 6 3×70 3×16/3 6FO 114×37 740 7.4290 移动设备卷筒用10KV高压扁平电缆
型号 电压KV 电缆规格mm2 电缆外型尺寸㎜ 电缆弯曲半径㎜ 电缆参考重量kg/m
YJGCFBP 10 3×16 3×16/3 69×28 560 3.0800
YJGCFBP 10 3×25 3×16/3 80×30 600 4.2100
YJGCFBP 10 3×35 3×16/3 82×32 640 4.7120
YJGCFBP 10 3×50 3×16/3 94×36 720 6.0200
YJGCFBP 10 3×70 3×16/3 98×38 760 6.8810
YJGCFBP 10 3×95 3×16/3 106×40 800 8.0740
YJGCFBP 10 4×16 87×28 560 3.9560
YJGCFBP 10 4×25 103×30 600 5.4380
YJGCFBP 10 4×35 108×32 640 6.0460
YJGCFBP 10 4×50 122×36 720 7.6360
YJGCFBP 10 4×70 130×38 760 9.1310
YJGCFBP 10 3×16 1×10 88×28 560 3.9010
YJGCFBP 10 3×25 1×10 93×30 600 5.0980
YJGCFBP 10 3×35 1×16 95×32 640 5.7640
YJGCFBP 10 3×50 1×25 117×36 720 7.3000
YJGCFBP 10 3×70 1×25 125×38 760 8.6340
YJGCFBP 10 3×95 1×35 131×40 800 9.6580
移动设备卷筒用加光纤通讯10KV高压扁平电缆
型号 电压KV 电缆规格mm2 电缆外型尺寸㎜ 电缆弯曲半径㎜ 电缆参考重量kg/m
YJGCFBP 10 3×16 3×16/3 6FO 84×28 560 3.2383
YJGCFBP 10 3×25 3×16/3 6FO 89×30 600 4.9320
YJGCFBP 10 3×35 3×16/3 6FO 95×32 640 5.0130
YJGCFBP 10 3×50 3×16/3 6FO 109×36 720 6.4580
YJGCFBP 10 3×70 3×16/3 6FO 117×38 760 7.5690
