TJR-1 TJR-2 TJR-3​​​​裸铜电缆线

阅读次数：1179 发布时间：2021/12/28 11:40:09
当前位置：首页 >> 新闻中心 >> TJR-1 TJR-2 TJR-3​​​​裸铜电缆线

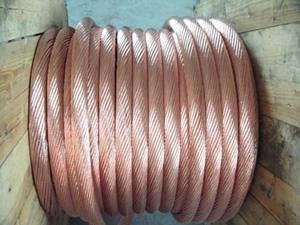

TJR-1 TJR-2 TJR-3裸铜电缆线

TJR-1 TJR-2 TJR-3裸铜电缆线

TJR1裸铜电缆线产品适用于连接电机、电器设备部件可广泛应用于输变电站、发电厂、高铁、市政基建、石油石化等大型工程中，作为防雷接地材料、引下线、等电位连接。

裸铜软绞线TJR系列 型号

型号 主 要 用 途
TRJ 移动或半移动式电器设备（如开关,电热器等）连接线。
TRJ-1 移动或半移动式电器设备（如开关,电热器等）连接线。
TRJ-2 无线电设备内部连接线
TRJ-3 要求较柔软的电气设备引出线接地线。

裸铜绞线TJR 结构与性能参数应符合表2-表5规定


标称截面
mm2 		股数x根数x线经
mm 		20℃时直流电阻
Ω/km 		参考外径
mm 		参考重量
kg/km 		制造长度
m
10 7xx7x0.52 1.83 4.7 98 2000
16 7x7x0.64 1.26 5.8 144 2000
25 7x12x0.62 0.695 7.7 239 2000
35 7x19x0.58 0.512 8.9 322 1000
50 7x19x0.68 0.375 10.2 444 1000
70 7x27x0.68 0.262 12.6 631 1000
95 7x37x0.68 0.195 14.3 865 500
120 7x37x0.76 0.153 16.0 1080 500
150 7x48x0.74 0.134 18.1 1328 500
185 7x61x0.74 0.098 20.0 1668 500
240 7x61x0.85 0.081 23.0 2227 250
裸铜软绞线TJR
标称截面
mm2 		股数x根数x线经
mm 		20℃时直流电阻
Ω/km 		参考外径
mm 		参考重量
kg/km 		制造长度
m
25 7x14x0.58 0.695 7.7 238 200
120 12x27x0.68 0.153 15.9 1080 500
150 19x14x0.85 0.120 18.7 1380 500
185 27x12x0.85 0.098 21.7 1690 500
240 37x12x0.85 0.072 24.7 2320 250
裸铜绞线TJR 表4
标称截面
mm2 		根数x线经
mm 		20℃时直流电阻
Ω/km 		参考外径
mm 		参考重量
kg/km 		制造长度
m
0.12 7x0.15 145 0.45 1.12 2000
0.30 16x0.15 63.6 0.71 2.53 2000
0.50 16x0.20 36.0 0.94 4.5 1000
0.60 7x0.32 32.1 1.0 5.1 1000
0.75 19x0.23 26.0 1.15 7.3 2000
1.00 19x0.26 17.6 1.3 9.33 4000

裸铜绞线产品信息：

硬铜绞线TJ

标称截面
mm2 		根数/单线标称直径
mm 		近似外径
mm 		20℃时导体直流电阻(Ω/km)≤ 近似重量
kg/km
16 7/1.70 5.10 1.159 143
25 7/2.14 6.42 0.735 226
35 7/2.52 7.56 0.528 314
50 7/3.00 9.00 0.371 445
70 19/2.14 10.70 0.263 618
95 19/2.52 12.60 0.197 852
120 19/2.80 14.00 0.154 1057
150 19/3.15 15.75 0.121 1339
185 37/2.52 17.64 0.100 1660
240 37/2.85 19.95 0.077 2123
300 37/3.15 21.70 0.064 2594
400 61/2.85 25.65 0.062 3502

型号、规格及名称：

型号 截面mm2 名称 特性
TJR—1 0.1-1000 1型软铜绞线 较软
TJRX—1 0.1-2.5 1型镀锡软铜绞线 较软、抗软化、不抽硫
TJR—2 2.5-63 2型软铜绞线 软
TJRX—2 2.5-63 2型镀锡软铜绞线 软、舒缓反应、不抽硫
TJR—3 4-500 3型软铜绞线 特软
TJRX—3 4-500 3型镀锡软铜绞线 特软、舒缓反应、不抽硫
