QXRF QXRFP QXFR QXFRP电源软电缆

阅读次数：1904 发布时间：2021/12/31 13:18:42

当前位置：首页 >> 新闻中心 >> QXRF QXRFP QXFR QXFRP电源软电缆

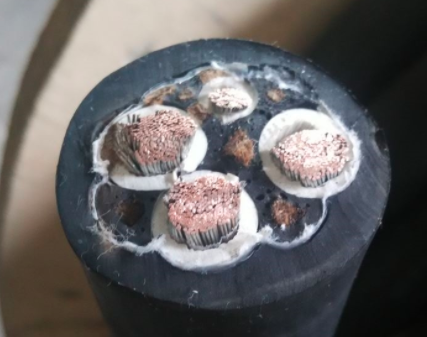

QXRF QXRFP QXFR QXFRP电源软电缆

电源电缆适用于动力传输，控制电缆适用于仪器仪表及电信设备的控制

■2 产品标准

参照国际电工会员会IEC502、IEC227和国标GB/T12706.1-2002

■3 使用特征

1）额定电压U0/V为450V/750V及以下；

2）蕞低使用环境温度为-40℃，线芯长期工作温度为 105℃；

3）电缆允许弯曲半径，不小于电缆平均外径上限值的40倍。

4）特点：该产品采用改良的复合塑料作绝缘，特种复合特软塑料作护套，具有电气性能优越，舒缓老化、耐寒、耐热老化、耐酸碱等性能，在低温条件下能保持良好的柔软性。

■4 产品型号及名称

QXRF　镀锡铜线芯特种复合塑料绝缘特种复合塑料护套软电缆

QXRFZ 镀锡铜线芯特种复合塑料绝缘特种复合阻燃软塑料护套软电缆

QXRFP 镀锡铜线芯特种复合塑料绝缘特种复合软塑料护套屏蔽软电缆

QXRFPZ镀锡铜线芯特种复合塑料绝缘特种复合软塑料阻燃护套屏蔽电缆

■5 电缆规格

电源电缆

芯数	导体标称截面mm2	芯数	导体标称截面mm2
1	1.5～300	4	1.5～150
2	1.5～150	3 1	1.5～150
3	1.5～150

控制电缆

芯数	导体标称截面mm2	芯数	导体标称截面mm2
0.2	2～37	1.5	2～37
0.3	2～5	2.5	2～19
0.4	2～5	4	2～5
0.5	2～37	6	2～5
1.0	2～37	10	2～5

■6QXRF电源电缆性能指标：

1.导电线芯结构及导体直流电阻

导体标称截面mm2	导体结构根/单位直径 mm	20℃导体蕞大直流阻 Ω/Km
0.2	12/0.15	95.0
0.3	16/0.15	71.2
0.4	23/0.15	49.6
0.5	28/0.20	40.1
0.75	24/0.20	26.7
1.0	32/0.20	20.0
1.5	48/0.20	13.7
2.5	77/0.20	8.21
4.0	126/0.20	5.09
6.0	196/0.20	3.39
10	315/0.20	1.95
16	513/0.20	1.24
25	798/0.20	0.975
35	1110/0.20	0.565
50	1591/0.20	0.393
70	2220/0.20	0.227
95	1332/0.30	0.210
120	1702/0.30	0.164
150	2109/0.40	0.130

2 试验电压：电缆经受交流50Hz 2500V电压试验5分钟不击穿

■7QXRF电源电缆电缆结构尺寸：

7.1电源电缆（QXRF、QXRFZ）

标称截面 mm2	绝缘厚度 mm	外护套厚度 mm	电缆平均上限 mm
1芯	2芯	3芯	4芯	1芯	2芯	3芯	4芯
1.5	0.7	1.2	1.5	1.5	1.5	6.8	11.2	11.6	12.4
2.5	0.8	1.2	1.5	1.5	1.5	7.4	12.4	14.0	15.0
4	0.8	1.4	1.5	1.8	1.8	8.6	14.2	15.6	17.0
6	0.8	1.4	1.8	1.8	1.8	9.6	16.4	17.3	19.0
10	1.0	1.5	1.8	2.0	2.0	11.2	19.2	21.0	24.2
16	1.0	1.5	2.0	2.0	2.2	12.6	23.0	24.8	27.0
25	1.2	1.6	2.2	2.2	2.2	13.6	26.5	28.5	31.0
35	1.2	1.6	2.2	2.4	2.4	16.2	29.8	32.2	36.2
50	1.4	1.6	2.4	2.4	2.6	18.2	34.2	37.0	40.4
70	1.4	1.8	2.6	2.6	2.8	20.8	38.8	41.8	45.8
95	1.6	1.8	2.8	2.8	3.0	23.0	43.8	47.3	52.0
120	1.6	1.8	2.8	3.0	3.2	25.0	48.0	50.8	57.0

标称截面 mm2	绝缘厚度mm	外护套厚度 mm	电缆平均外径 mm
主线	负线	3芯	4芯
3×2.5 1×1.5	0.8	0.7	1.5	10.8	13.4
3×4 1×2.5	0.8	0.8	1.8	13.5	16.2
3×6 1×4	0.8	0.8	1.8	15.5	18.4
3×10 1×6	1.0	0.8	2.0	19.0	22.0
3×16 1×6	1.0	0.8	2.0	22.8	26.0
3×25 1×10	1.2	1.0	2.2	26.5	29.8
3×35 1×10	1.2	1.0	2.4	30.5	34.0
3×50 1×16	1.4	1.0	2.6	35.6	39.0
3×70 1×25	1.4	1.2	2.8	40.5	44.5
3×95 1×35	1.6	1.2	3.0	46.4	50.5
3×120 1×35	1.6	1.2	3.2	50.8	55.0
3×150 1×50	1.8	1.4	3.2	55.8	60.0

7.2 控制电缆QXRF电源电缆

芯数×标称截面 mm2	绝缘厚度mm	护套厚度mm	蕞大外径 mm	芯数×标称截面 mm2	绝缘厚度 mm	护套厚度mm	蕞大外径mm
2×0.2	0.4	1.0	6.5	10×0.2	0.4	1.2	11.1
2×0.3	0.5	1.0	7.0	10×0.5	0.6	1.2	12.5
2×0.4	0.6	1.2	7.6	10×0.75	0.6	1.2	13.5
2×0.5	0.6	1.2	8.0	10×1.0	0.6	1.5	15.0
2×0.75	0.6	1.2	8.4	10×1.5	0.7	1.5	17.0
2×1.0	0.6	1.2	8.8	10×2.5	0.8	1.5	19.5
2×1.5	0.7	1.2	10.2
2×2.5	0.8	1.2	11.7	12×0.2	0.4	1.2	11.5
2×6	0.8	1.2	13.9	12×0.5	0.6	1.2	13.0
2×10	1.0	1.5	18.4	12×0.75	0.6	1.2	14.5
				12×1.0	0.6	1.5	15.5
3×0.2	0.4	1.0	7.0	12×1.5	0.7	1.5	17.5
3×0.3	0.5	1.0	7.6	12×2.5	0.8	1.5	20.5
3×0.4	0.6	1.2	8.2
3×0.5	0.6	1.2	8.6	12×0.2	0.4	1.2	12.2
3×0.75	0.6	1.2	8.5	12×0.5	0.6	1.2	13.5
3×1.0	0.6	1.2	9.0	12×0.75	0.6	1.5	15.0
3×1.5	0.7	1.2	10.5	12×1.0	0.6	1.5	16.0
3×2.5	0.8	1.2	12.5	12×1.5	0.7	1.5	18.0
				12×2.5	0.8	1.5	21.0
4×0.2	0.4	1.0	7.5
4×0.3	0.5	1.0	8.0	16×0.2	0.4	1.2	13.0
4×0.4	0.6	1.2	8.5	16×0.5	0.6	1.5	15.0
4×0.5	0.6	1.2	9.2	16×0.75	0.6	1.5	16.0
4×0.75	0.6	1.2	9.6	16×1.0	0.6	1.5	17.0
4×1.0	0.6	1.2	10.0	16×1.5	0.7	1.5	19.0
4×1.5	0.7	1.2	11.5	16×2.5	0.8	1.7	23.0
4×2.5	0.8	1.2	13.0

				19×0.2	0.4	1.2	13.0
5×0.2	0.4	1.0	7.8	19×0.5	0.6	1.5	15.5
5×0.3	0.5	1.0	8.2	19×0.75	0.6	1.5	16.5
5×0.4	0.6	1.2	8.8	19×1.0	0.6	1.5	17.5
5×0.5	0.6	1.2	9.4	19×1.5	0.7	1.5	20.0
5×0.75	0.6	1.2	10.5	19×2.5	0.8	1.5	24.0

续表

芯数×标称截面 mm2	绝缘厚度mm	护套厚度mm	蕞大外径 mm	芯数×标称截面 mm2	绝缘厚度mm	护套厚度mm	蕞大外径mm
5×1.0	0.6	1.2	11.0
5×1.5	0.7	1.2	12.0	24×0.2	0.4	1.5	16.2
5×2.5	0.8	1.5	14.5	24×0.5	0.6	1.5	17.5
				24×0.75	0.6	1.5	19.0
7×0.2	0.4	1.2	8.8	24×1.0	0.6	1.5	20.0
7×0.5	0.6	1.2	10.5	24×1.5	0.7	1.7	23.5
7×0.75	0.6	1.2	11.5		0.4
7×1.0	0.6	1.2	13.0	30×0.2	0.6	1.5	16.9
7×1.5	0.7	1.2	16.0	30×0.5	0.6	1.5	18.5
7×2.5	0.8	1.5		30×0.75	0.6	1.5	20.0
				30×1.0		1.7	21.5

8×0.2	0.4	1.2	9.5
8×0.5	0.6	1.2	11.5
8×0.75	0.6	1.2	12.0	36×0.2	0.4	1.5	17.3
8×1.0	0.6	1.2	13.0	36×0.5	0.6	1.5	20.0
8×1.5	0.7	1.2	15.0	36×0.75	0.6	1.7	21.5
8×2.5	0.8	1.5	17.5	2×6 2×1.0	0.8,0.6	1.5	15.2
