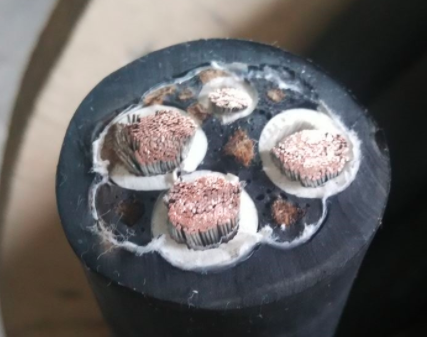

YR YRF电动葫芦、行车、起重机电缆

YR YRF电动葫芦、行车、起重机电缆
产品用途：
橡套扁平软电缆是专为电缆频繁弯曲场合设计制造的，如起重机械、行车等，电缆弯曲时不打结，折叠整齐。
具有耐寒、耐高温、柔软、耐磨、防油等特性，适用于具有耐寒、防油等特殊要求的起重机、电缆轨道、台车、传输机械、电梯等移动电器动力传输线及控制、照明、通讯信路。
产品已广泛用于冶金、电力、船舶、港口等行业。
可安装在干噪、潮湿的室内或室外。

产品规格：从2-26芯,手柄线常用规格0.75-1.5,航车线从0.75-35等
电动葫芦电缆（多芯移动型软电缆）
本产品器适用于交流额定电压300/300V，300/500及以下连接各种频繁移动式电气设备和线路网用铜线芯橡皮绝缘橡皮护套软电缆。尤其适用于电动葫芦、行车和各种擦伤设备。
电缆线芯的长期允许工作温度应不超过65℃
产品主要规格如下（特殊规格可以定做）:

型号	产品名称	额定电压 V	芯数	标称截面 mm2	使用范围
YR	天然丁绝缘及护套多芯移动型电动葫芦软电缆	300/500	1～20	1.0、1.5、2.5	移动电气设备
YRF	天然丁绝缘氯丁护套多芯移动型电动葫芦软电缆	300/500	1～20	1.0、1.5、2.5	移动电气设备
YRP	天然丁绝缘及护套金属	300/500	1～20	1.0、1.5	移动电气设备对电缆有要求的场合
YRFP	天然丁绝缘氯丁护套金属	300/500	1～20	1.0、1.5	移动电气设备对电缆有要求的场合

YR、YRF电缆数据及重量：

标称截面 (mm2)	导体线芯结构根数/单线直径(mm)	芯数	额定电压	导线线芯直流电阻(Ω/km)≤
300/300V	300/500V
电缆较大外径(mm)	电缆计算重量(kg/km)	电缆较小外径(mm)	电缆计算重量(kg/km)	不锈钢	镀锡
YR/YRF	YR	YRF	YR/YRF	YR	YRF
1.0	32/0.20	1	6.80	42.17	44.10	7.20	44.79	46.81	19.5	20.0
2	9.50	85.28	88.72	10.4	92.97	96.60	20.5	21.0
3	10.0	102.51	106.13	10.9	109.47	113.30	20.5	21.0
4	10.7	120.47	124.42	11.8	129.12	133.30	20.5	21.0
5	11.5	142.27	146.57	12.7	152.67	157.22	20.5	21.0
6	12.3	164.34	169.0	13.7	177.99	182.94	20.5	21.0
7	13.2	187.51	192.54	15.8	232.81	240.24	20.5	21.0
8	14.1	213.57	219.09	16.7	263.22	271.36	20.5	21.0
9	16.0	272.12	280.54	17.8	296.12	305.06	20.5	21.0
10	16.9	298.66	307.18	18.8	324.13	333.54	20.5	21.0
12	16.7	311.21	319.63	18.5	348.36	357.30	20.5	21.0
14	17.4	346.43	355.28	19.3	372.97	387.36	20.5	21.0
16	18.0	386.08	395.39	20.3	415.19	425.09	20.5	21.0
18	19.0	424.65	434.46	21.2	458.89	469.32	20.5	21.0
20	19.9	465.13	475.42	22.2	503.66	514.64	20.5	21.0
1.5	48/0.20	1	7.30	49.65	51.71	7.50	52.42	54.58	13.3	13.7
2	10.2	102.92	106.65	11.1	18.65	112.55	14.0	14.4
3	10.7	123.93	127.86	11.6	134.73	138.86	14.0	14.4
4	11.5	148.11	152.38	12.5	157.33	161.84	14.0	14.4
5	12.4	176.14	180.8	13.6	188.37	193.29	14.0	14.4
6	13.3	205.64	210.71	15.7	248.96	256.42	14.0	14.4
7	14.2	235.11	240.60	16.8	283.46	294.50	14.0	14.4
8	16.3	299.92	308.27	17.9	319.70	328.52	14.0	14.4
9	17.3	337.72	346.90	19.0	363.03	372.73	14.0	14.4
10	18.2	370.26	379.91	20.1	399.11	409.32	14.0	14.4
12	18.0	390.59	399.77	19.8	419.31	429.01	14.0	14.4
14	18.0	437.68	447.33	20.7	466.45	476.65	14.0	14.4
16	19.7	488.82	498.99	21.8	522.18	532.94	14.0	14.4
18	20.6	541.52	552.23	22.8	578.38	589.72	14.0	14.4
20	21.6	599.53	611.18	23.9	635.67	647.60	14.0	14.4

YRP、YRFP电缆数据及重量

标称截面 (mm2)	导体线芯结构根数/单线直径(mm)	芯数	额定电压	导线线芯直流电阻(Ω/km)≤
300/300V	300/500V
电缆较大外径(mm)	电缆计算重量(kg/km)	电缆较小外径(mm)	电缆计算重量(kg/km)
YRP YRFP	YRP	YRFP	YRP YRFP	YRP	YRFP	不锈钢	镀锡
1.0	32/0.20	1	8.7	62.87	64.80	9.2	66.19	68.21	19.5	20.0
2	11.5	117.2	120.64	12.4	126.79	129.92	20.5	21.0
3	12.0	135.83	139.45	12.9	144.31	148.14	20.5	21.0
4	12.7	156.18	160.13	13.8	178.73	182.91	20.5	21.0
5	13.5	193.05	197.38	14.7	205.97	210.52	20.5	21.0
6	14.3	218.75	223.41	15.6	235.17	240.30	20.5	21.0
7	15.2	245.51	250.54	17.7	298.47	306.24	20.5	21.0
8	16.0	276.39	281.89	18.7	334.04	342.18	20.5	21.0
9	18.0	344.97	353.39	19.7	372.80	381.74	20.5	21.0
10	18.9	369.31	383.16	20.7	404.17	413.56	20.5	21.0
12	18.7	384.06	392.48	20.5	425.04	433.98	20.5	21.0
14	19.4	422.41	431.26	21.3	453.01	462.40	20.5	21.0
16	20.0	464.68	473.99	22.2	498.92	508.82	20.5	21.0
18	21.0	507.65	517.46	23.2	546.49	556.92	20.5	21.0
20	21.9	551.72	562.01	24.2	595.09	606.04	20.5	21.0
1.5	48/0.20	1	9.3	71.36	73.42	9.5	74.39	56.55	13.3	13.7
2	12.2	136.87	140.60	13.1	144.01	147.91	14.0	14.4
3	12.7	159.67	163.40	13.6	183.88	189.01	14.0	14.4
4	13.3	198.73	203.00	14.5	210.17	214.68	14.0	14.4
5	14.3	230.55	235.21	15.5	245.27	750.19	14.0	14.4
6	15.3	264.06	269.13	17.7	314.36	322.72	14.0	14.4
7	16.2	297.54	303.03	18.8	353.65	361.59	14.0	14.4
8	18.3	372.26	380.61	19.9	395.46	404.28	14.0	14.4
9	19.3	416.15	425.33	21.0	445.28	454.98	14.0	14.4
10	20.2	452.15	461.80	22.1	485.06	495.27	14.0	14.4
12	20.0	469.02	478.20	21.0	501.56	511.26	14.0	14.4
14	20.8	519.57	529.22	22.7	552.40	562.6	14.0	14.4
16	21.7	574.49	584.66	23.7	612.18	622.94	14.0	14.4
18	22.6	631.16	641.91	24.8	720.32	731.66	14.0	14.4
20	23.6	764.76	756.41	25.9	784.00	795.93	14.0	14.4
