施工升降机用电缆SJYCR SJYCW SJYCW-BQ

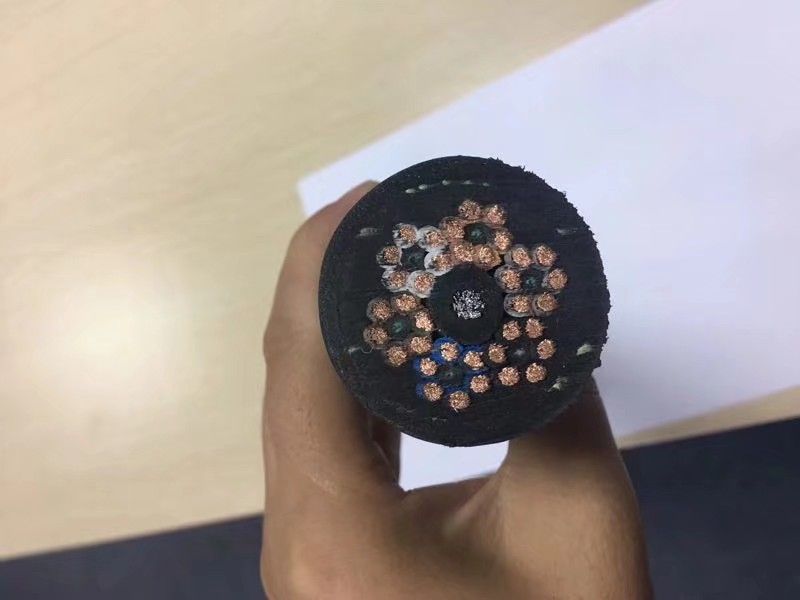

施工升降机用电缆采用***加强芯结构，该电缆抗扭性能好，不打扭，不起包。
1.产品描述
针对施工升降机用运行特征和工作条件，对配套所用电缆进行专项产品研发，在国家标准GB/T5013—2008的基础上，从结构设计、技术参数及工艺优化、橡胶配方改进等方面进行完善和提升，经反复验证和第三方有地位机构检测结果表明，完全解决了施工升降机电缆在质保期内运行出现的导体断芯、电缆打扭鼓包、外护套开裂等品质问题，满足其工作条件。根据施工升降机产品升级换代要求，研发团队还配套开发了新型（主芯 控制芯复合结构）升降机专用电缆系列。
2.产品特点
◇柔软、弯曲性能好：满足机械导轮曲率半径小的要求； ◇适用范围广：产品分粘连、半粘连和不粘连型，满足各类机型的客户选型要求； ◇整体结构紧密：满足滑车式、笼式施工升降机不同收线方式的要求； ◇安全性高、不断芯：质保期内，电缆往复运行一般达到5万频次以上，经成品电缆曲挠试验表明，电缆能连续承受往复运行12万次以上，导体不出现断芯。
3.产品参数
芯数×标称截面（n×mm2） 护套标称厚度（mm） 电缆平均外径（mm） 下限 上限 3×10 1×6 3.4 23.7 26.0 3×16 1×6 3.6 27.3 30.0 3×16 1×10 3.6 27.3 30.0 3×25 1×10 4.1 32.6 35.5 3×25 1×16 4.1 32.6 35.5 3×10 2×6 3.8 26.6 29.0 3×16 2×6 3.9 30.3 33.0 3×16 2×10 3.9 30.3 33.0 3×25 2×10 4.4 36.1 38.5 3×25 2×16 4.4 36.1 38.5
一、建筑施工梯（升降机）电缆（滑车式）常用规格
|
型号 |
规格mm2 |
用途 |
较小弯曲半径 |
|
SJYCW-BQ |
3×16 1×6、3×16 1×6 1×4 |
用于升降机（施工梯）或其他重型设备的电源连接，主要用于动态敷设的滑车式升降机，能承受较大的外力及抗扭力。 |
≥8D(D为电缆的成品外径) |
|
3×25 1×10、3×25 1×10 1×6 |
|||
|
SJYCW-BQN |
3×16 1×6、3×16 1×6 1×4 |
||
|
3×25 1×10、3×25 1×10 1×6 |
二、建筑施工梯（升降机）电缆（笼式）常用规格
|
型号 |
规格mm2 |
用途 |
较小弯曲半径 |
|
SJYCR |
3×16 1×6、3×16 1×6 1×4 |
用于升降机（施工梯）或其他重型设备的电源连接，主要用于动态敷设的笼式升降机，能承受较大的外力及抗扭力。 |
≥8D(D为电缆的成品外径) |
|
3×25 1×10、3×25 1×10 1×6 |
三、 技术指标
20℃导体直流电阻
|
标称截面mm2 |
4 |
6 |
10 |
16 |
25 |
|
20℃导体直流电阻≤ |
4.95 |
3.30 |
1.91 |
1.21 |
0.780 |
四、电压试验
2500V/5min不击穿。
