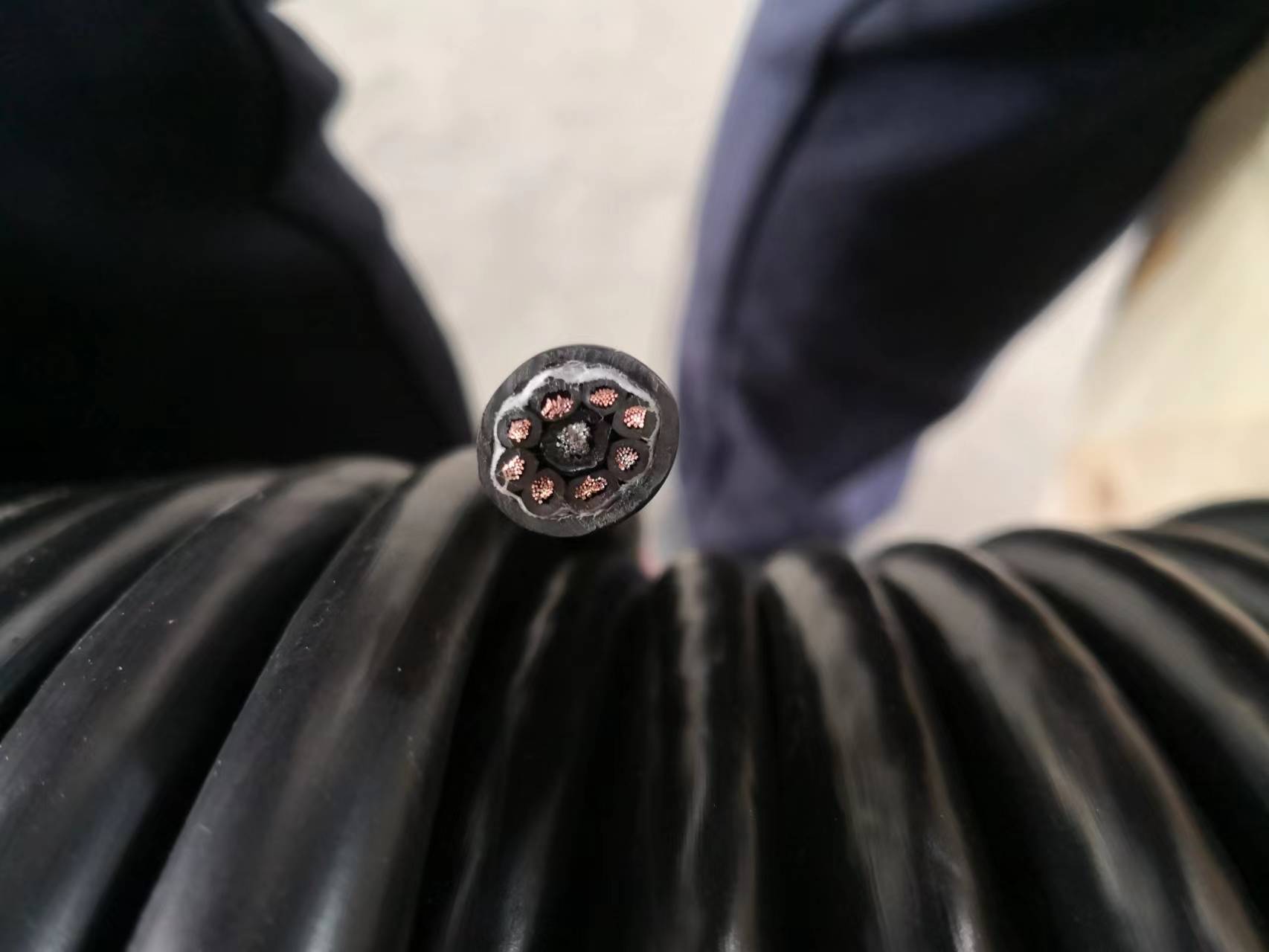

WDZ-KR-300/500V-105低烟无卤控制软电缆

产品参考标准Product Reference Standard

JB/T10491-2004额定电压450/750V及以下交联聚烯烃绝缘电线和电缆

Cross-linked Polyolefin Insulated wires and cables of up to and including 450/750V

GB/T19666-2005阻燃和耐火电线电缆通则

Flame retardant and fire resistant wires and cables

JB/T10707-2007热塑性无卤低烟阻燃电缆料

Low-smoke halogen-free thermoplastic compounds for flame retardant cables

产品型号及名称ProductModeland Name





型　号

Model

名　称

Name

WDZ(A、B、C、D)-RYY

无卤低烟阻燃聚烯烃绝缘及护套软电缆

Low-Smoke Halogen-Free and Flame Retardant

Polyolefin insulated and sheathed flexible cable

WDZ(A、B、C、D)-RYJY

无卤低烟阻燃交联聚烯烃绝缘聚烯烃护套软电缆

Low-Smoke Halogen-Free and Flame Retardant

Cross-linked Polyolefin insulated Polyolefin sheathed flexible cable

WDZ(A、B、C、D)-RYJYJ-105http://www.anhdl.com

耐温105℃无卤低烟阻燃交联聚烯烃绝缘及护套软电缆

Heat resistant 105℃Low-Smoke Halogen-Free and Flame Retardant

Cross-linked Polyolefin insulated and sheathed flexible cable

WDZ(A、B、C、D)N-RYY

无卤低烟阻燃聚烯烃绝缘及护套耐火软电缆

Low-Smoke Halogen-Free and Flame Retardant

Polyolefin insulated and sheathed fire resistant flexible cable

WDZ(A、B、C、D)N-RYJY

无卤低烟阻燃交联聚烯烃绝缘聚烯烃护套耐火软电缆

Low-Smoke Halogen-Free http://www.anhdl.comand Flame Retardant Cross-linked

Polyolefin insulated Polyolefin sheathed fire resistant flexible cable

WDZ(A、B、C、D)N-RYJYJ-105

耐温105℃无卤低烟阻燃交联聚烯烃绝缘及护套耐火软电缆

Heat resistant 105℃ Low-Smoke Halogen-Free and Flame Retardant Cross-linked Polyolefin insulated and sheathed fire resistant flexible cable





用途Application

适用于额定电压300/500V及以下有耐热要求的固定布线和电力、电子设备内部连接线。

It apply to the fixed wiring or electronic and electrical equipment connecting wire of heat resistant requirement which up to and including 300/500V.

使用要求Operating requirement

（1）额定电压U0/U：300/500V

Rated voltage U0/U: 300/500V

（2）导体最高允许工作温度：

Maximum admissible operating temperature of conductor：





型号

Modelhttp://www.anhdl.com

导体最高允许工作温度

Maximum admissible operating temperature of conductor

WDZ(A、B、C、D)-RYY

70℃

WDZ(A、B、C、D)-RYJY

90℃

WDZ(A、B、C、D)-RYJYJ-105

105℃

WDZ(A、B、C、D)N-RYY

70℃

WDZ(A、B、C、D)N-RYJY

90℃

WDZ(A、B、C、D)N-RYJYJ-105

105℃

（3）敷设时环境温度：≥0℃。

The ambient temperature of cable：≥0℃.

（4）电缆的允许弯曲半径：≮6D，mm

allowable bending radius of the cable：≮6D，mm

D——电缆外径，mm

D——overall diameter of cable，mm

主要性能Main Characteristic

（1）20℃导体直流电阻符合GB/T3956-2008的要求

The 20℃ D.C resistance of conductor should accord with GB/T3956-2008.

（2）绝缘材料性能：

Insulation material characteristic:

绝缘材料

Insulation material

型号

Type

抗张强度N/mm2

tensile strength

断裂伸长率％

elongation at break

聚烯烃(PO)

Polyolefin

WDZ(A、B、C、D)-RYY

WDZ(A、B、C、D)N-RYY

≥9.0

≥150％

交联聚烯烃(XLPO)

Cross-linked Polyolefin

WDZ(A、B、C、D)-RYJY

WDZ(A、B、C、D)N-RYJY

WDZ(A、B、C、D)-RYJYJ-105

WDZ(A、B、C、D)N-RYJYJ-105

≥9.0

≥120％

（3）成品电缆电压试验：A.C. 2000V电压，持续5分钟不击穿。

Completed cable voltage test: AC2000V, last 5 minute no breakdown.

（4）阻燃性能要求：

Bunched flame-retardant requirement:

阻燃性能符合GB/T18380.33~36(idt. IEC60332-3-22~25)，即成束阻燃A、B、C、D类。

flame-retardant comply with GB/T18380.33~36(idt. IEC60332-3-22~25)

（5）无卤特性要求：

Halogen-Free requirement:

无卤(低腐蚀性)

Halogen-Free(Low corrosive)

试验方法

Test method

放出气体酸度(PH值)

Acidity of gases evolved (PH)

放出气体电导率μs/mm

Conductivity of gases evolved

≥4.3

≤10

GB/T17650.2 idt. IEC60754-2

（6）低烟特性要求

Low-smoke requirement:

最小透光率%

Min. light transmittance

试验方法

Test method

≥60

GB/T17651.1~2 idt. IEC61034-1~2

一、产品说明：

WDZ-KR-300/500V-105低烟无卤电缆用途：

WDZ-KR-300/500V-105低烟无卤电缆适用于固定敷设在交流50Hz、电压等级在1kV及以下的输配电线路上作输送电能用；无卤低烟阻燃电缆主要用于发电厂、石油化工、钢铁厂、隧道、造纸、变电站及电子计算机中心等有阻燃要求高的场合。
 2：WDZN-RYJS-2*1.5低烟无卤电缆特点：
 （1） 无卤酸气体释出。
 （2） 发烟少。
 （3） 产生腐蚀气体较少。
 （4） 阻燃性能好。

3、无卤低烟阻燃电缆主要技术性能：
（1） 成品电缆的阻燃性能符合IEC60332-3标准规定。
（2） 无卤低烟材料指标：
  a、卤酸气体逸出量（mg/g）为0。
  b、PH值≥4.3。
  c、电导率μs≤10。
  d、毒性指数≤5。
（3） 无卤低烟阻燃材料氧指数不小于30。
（4） 成品电缆按IEC1034标准测定透光率不小于60%

二、电气性能：

1、 交流额定电压：（U0/U）450/750V

2、 最低环境温度：-50℃

3、 耐温等级：90℃、105℃、125℃、。



型号名称

型号	电缆名称
WDZ-KR	铜芯低烟无卤聚烯烃绝缘及护套阻燃控制软电缆
WDZ-KRP	铜芯低烟无卤聚烯烃绝缘及护套屏蔽阻燃控制软电缆
WDZ-KRP22	铜芯低烟无卤聚烯烃绝缘及护套纺织屏蔽钢带铠装阻燃控制软电缆
WDZ-KRP2-22	铜芯低烟无卤聚烯烃绝缘及护套铜带屏蔽钢带铠装阻燃控制软电缆



  “WDZ:表示低烟无卤阻燃
六、电缆规格

型号	导体标称截面（mm2）
0.5	0.75	1.0	1.5	2.5	4	6	10
芯数
DWZ-KVV DWZ-KVVP	-	2～61	2～14	2～10
DWZ-KVV2	-	4～61	4～14	4～10
DWZ-KVV22 DWZ-KVVP2-22	-	7～61	4～61	4～14	4～10
DWZ-KVVR	-	4～61	-	-
DWZ-KVVRP	-	4～61	4～48	-	-



 注：推荐的芯数系列为：2、3、4、5、7、8、10、12、14、16、19、24、27、30、44、48、52和61芯





---
