(N)TSCGEWÖEU 3x35 + 3x35/3高压电缆

阅读次数：692 发布时间：2022/9/20 18:09:57
当前位置：首页 >> 新闻中心 >> (N)TSCGEWÖEU 3x35 + 3x35/3高压电缆

(N)TSCGEWÖEU 3x35 + 3x35/3高压电缆

(N)TSCGEWÖEU 3x35 + 3x35/3高压电缆

(N)TSCGEWÖEU 3x35 + 3x35/3电缆适合沿传送带（也用于可替换单元）和材料处理设备（还可在电缆吊杆上连续移动或用来连接上下车厢）敷设，也可用于连接潜水泵单元。


标准
VDE 0250 Part 813

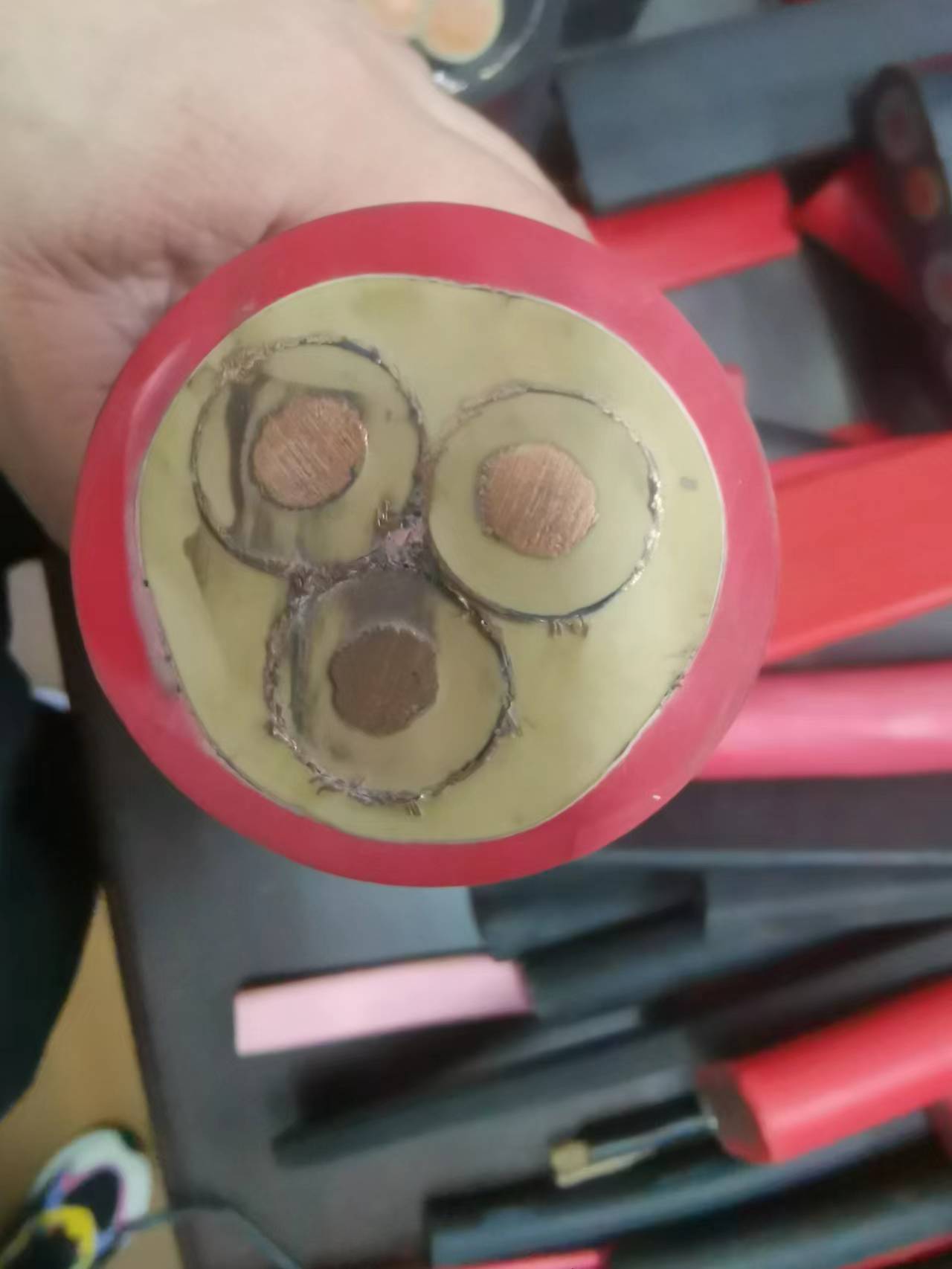

结构
导体：DIN VDE 0295标准class 5柔软多股铜导体。
内导体层：半导层。
绝缘：EPR。
外导体层：半导层。
接地线：分为3根分布于外层间隙。
内护套：EPR。
外护套：CM。



尺寸和重量

3.6/6kVwww.anhdl.com

芯数×标称截面积

z.ui小外径

z.ui大外径

标称重量

No. ×mm2

mm

mm

kg/km

3×25+3×25/3

36.7

39.7

2320

3×25+3×50/3

40.6

43.6

2860

3×35+3×25/3

40.5

43.5

2860

3×35+3×50/3

42.3

45.3

3220

3×50+3×25/3

43.8

46.8

3500

3×50+3×50/3

43.8

46.8

3650

3×70+3×35/3

47.0

50.0

4360

3×70+3×50/3

49.7

53.7

5010

3×95+3×50/3

52.2

56.2

5550

3×120+3×70/3

55.9

59.9

6690

3×150+3×70/3

61.0

65.0

8030

3×185+3×95/3

64.0

68.0

9320

3×240+3×120/3

72.1

76.1

11960

3×300+3×150/3

77.3

81.3

14260

6/10 kV

芯数×标称截面积

z.ui小外径

z.ui大外径

标称重量

No. ×mm2

mm

mm

kg/km

3×25+3×25/3

39.0

42.0

2520

3×25+3×50/3

41.4

44.4

2930

3×35+3×25/3

41.8

44.8

2980

3×35+3×50/3

43.6

46.6

3350

3×50+3×25/3

45.1

48.1

3640

3×50+3×50/3

45.1

48.1

3780

3×70+3×35/3

48.3

51.3

4500

3×70+3×50/3

48.3

51.3

4730

3×95+3×50/3

53.5

57.5

5710

3×120+3×70/3

57.2

61.2

6860

3×150+3×70/3

62.3

66.3

8210

3×185+3×95/3

65.3

69.3

9510

3×240+3×120/3

73.4

77.4

12170

3×300+3×150/3

78.6

82.6

14500

8.7/15 kV

芯数×标称截面积

z.ui小外径

z.ui大外径

标称重量

No. ×mm2

mm

mm

kg/km

3×25+3×25/3

42.5

45.5

2850

3×25+3×50/3

44.2

47.2

3210

3×35+3×25/3

45.3

48.3

3340

3×35+3×50/3

45.3

48.3

3480

3×50+3×25/3

49.4

53.4

4180

3×50+3×50/3

49.4

53.4

4320

3×70+3×35/3

52.7

56.7

5090

3×70+3×50/3

52.7

56.7

5310

3×95+3×50/3

57.0

61.0

6160

3×120+3×70/3

62.1

66.1

7550

3×150+3×70/3

65.7

69.7

8710

3×185+3×95/3

68.7

72.7

10020

3×240+3×120/3

76.8

80.8

12750

3×300+3×150/3

82.0

86.0

15110

12/20 kV

芯数×标称截面积

z.ui小外径

z.ui大外径

标称重量

No. ×mm2

mm

mm

kg/km

3×25+3×25/3

45.5

48.5

3150

3×25+3×50/3

45.5

48.5

3300

3×35+3×25/3

48.3

51.3

3660

3×35+3×50/3

48.3

51.3

3800

3×50+3×25/3

52.5

56.5

4540

3×50+3×50/3

52.5

56.5

4680

3×70+3×35/3

55.7

59.7

5460

3×70+3×50/3

55.7

59.7

5690

3×95+3×50/3

61.4

65.4

6770

3×120+3×70/3

65.1

69.1

7980

3×150+3×70/3

68.7

72.7

9170

3×185+3×95/3

73.2

77.2

10780

3×240+3×120/3

79.8

83.8

13280

3×300+3×150/3

86.3

91.3

16070

14/25 kV

芯数×标称截面积

z.ui小外径

z.ui大外径

标称重量

No. ×mm2

mm

mm

kg/km

3×25+3×25/3

50.3

54.3

3750

3×25+3×50/3

50.3

54.3

3900

3×35+3×25/3

53.1

57.1

4290

3×35+3×50/3

53.1

57.1

4430

3×50+3×25/3

56.3

60.3

5020

3×50+3×50/3

56.3

60.3

5160

3×70+3×35/3

61.0

65.0

6190

3×70+3×50/3

61.0

65.0

6410

3×95+3×50/3

65.3

69.3

7340

3×120+3×70/3

69.0

73.0

8580

3×150+3×70/3

74.0

78.0

10050

3×185+3×95/3

77.0

81.0

11430

3×240+3×120/3

85.0

90.0

14400

3×300+3×150/3

90.2

95.2

16860

18/30 kV

芯数×标称截面积

z.ui小外径

z.ui大外径

标称重量

No. ×mm2

mm

mm

kg/km

3×25+3×25/3

53.7

57.7

4160

3×25+3×50/3

53.7

57.7

4300

3×35+3×25/3

56.6

60.6

4730

3×35+3×50/3

56.6

60.6

4870

3×50+3×25/3

61.2

65.2

5700

3×50+3×50/3

61.2

65.2

5840

3×70+3×35/3

64.4

68.4

6680

3×70+3×50/3

64.4

68.4

6900

3×95+3×50/3

68.7

72.7

7860

3×120+3×70/3

73.8

77.8

9390

3×150+3×70/3

77.5

81.5

10660

3×185+3×95/3

80.5

84.5

12060

3×240+3×120/3

88.5

93.5

15090

3×300+3×150/3

94.7

99.7

17820
