YGC硅橡胶软电缆

阅读次数：2580 发布时间：2022/9/27 9:12:08

当前位置：首页 >> 新闻中心 >> YGC硅橡胶软电缆

一：产品特点及用途: YGC硅橡胶电缆适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温(高寒)环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。

二：产品执行标准：YGC硅橡胶电缆阻燃耐火特性试验执行GB12666-90要求

三：使用特性

1．交流额定电压：U0/U 0.6/1KV，高工作温度： 180℃，低环境温度：固定敷设-60℃

2．电缆安装敷设温度应不低于-25℃。

3．电缆允许弯曲半径：电缆小为电缆外径的10倍

四：基本型号及M称

表1

型号	产品M称
YGC	硅橡胶J缘硅橡胶护套电力电缆
YGCR	硅橡胶J缘硅橡胶护套移动用电力软电缆
YGCP	硅橡胶J缘硅橡胶护套铜编织屏蔽电力电缆
YGC22	硅橡胶J缘硅橡胶护套钢带铠装电力电缆
JGG	硅橡胶J缘硅橡胶护套安装线
JGGR	硅橡胶J缘硅橡胶护套移动用安装软线
JGGP	硅橡胶J缘硅橡胶护套铜编织屏蔽安装线
JHXG	硅橡胶J缘电机引接线

备注：阻燃型硅橡胶电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。

五：代号M称和含义

表2

代号	代号含义
Y	系列代号(移动软电缆)
G	硅橡胶
C	重型
22	钢带铠装
P	铜编织屏蔽
R	多股绞合导体
J	电机引接线

六：主要技术指标

1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表1和表2。

2．20℃时J缘电阻不小于100MΩ/KM

3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

七：基本电缆规格及结构参数

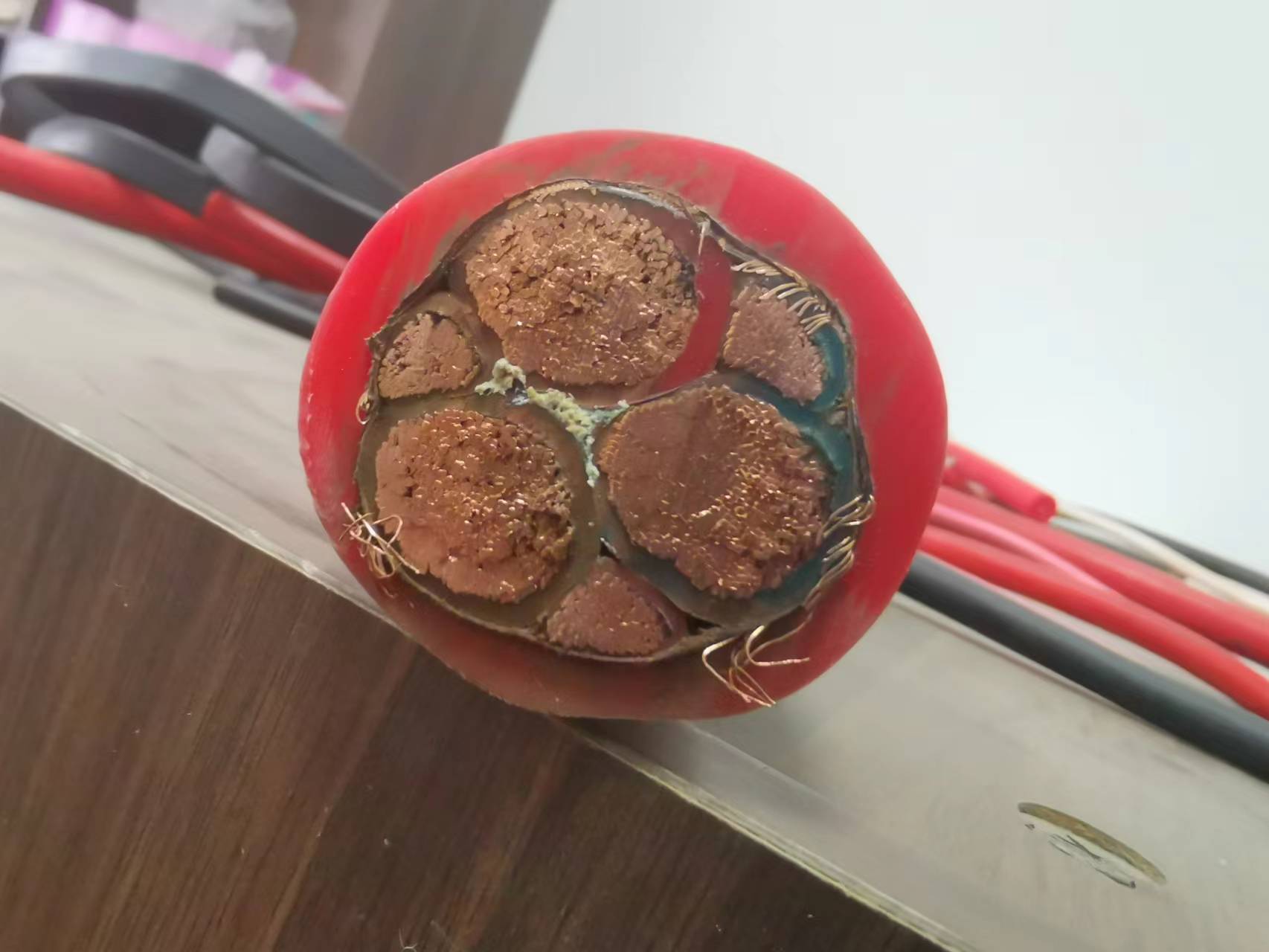

3＊120+1＊70

线芯＊标称截面(mm2)	导体结构 (根数＊直径) (B/R) mm	电缆大外径(mm)	参考重量(kg/km)
YGC JGGF	YGCR JGGFR	YGCR JGGFR	YGC22 JGG22
1＊1.5	19＊0.32/48＊0.20	3.2	3.5	27.5
1＊2.5	19＊0.41/51＊0.25	3.7	3.9	38.6
1＊4	19＊0.52/82＊0.25	4.6	5.2	55.5
1＊6	19＊0.65/123＊0.25	5.6	6.5	77.7
1＊10	48＊0.52/204＊0.25	7.2	7.8	132
1＊16	75＊0.52/323＊0.25	8.2	9.0	188
1＊25	108＊0.52/513＊0.25	10.2	11.0	312
1＊35	108＊0.65/722＊0.25	112	12.0	408
1＊50	10＊2.52/1026＊0.25	13.5	14.5	554
1＊70	19＊2.16/1406＊0.25	16.5	17.5	762
1＊95	19＊2.52/486＊0.50	19.0	20.5	1045
1＊120	24＊2.52/608＊0.50	20.0	22.0	1281
1＊150	30＊2.52/760＊0.50	21.0	24.2	1612
1＊185	37＊2.52/945＊0.50	25.0	28.0	1981
2＊2.5	7＊0.68/51＊0.25	10.5	11.2	158	272
2＊4	19＊0.52/82＊0.25	12	13.2	210	347
2＊6	19＊0.65/123＊0.25	14.0	15.3	263	407
2＊10	7＊1.37/204＊0.25	17.8	18.9	394	562
2＊16	7＊1.70/323＊0.25	20.0	21.2	540	724
2＊25	7＊2.15/513＊0.25	23.0	24.5	794	828
2＊35	7＊2.52/722＊0.25	25.7	26.3	1037	1037
2＊50	10＊2.52/1026＊0.25	26.0	27.5	1236	1385
2＊70	19＊2.16/1406＊0.25	27.0	28.9	1647	1792
2＊95	19＊2.52/486＊0.50	32.0	33.9	2189	2654
2＊120	24＊2.52/608＊0.50	45.0	48.0	2640	3180
2＊150	30＊2.52/760＊0.50	52.0	57.0	3280	3920
2＊185	37＊2.52/945＊0.50	60.0	65.0	4006	4768
3＊1.5	7＊0.52/48＊0.20	9.7	10.7	150	291
3＊2.5	7＊0.68/51＊0.25	11.7	12.2	196	342
3＊4	19＊0.52/82＊0.25	12.6	13.5	274	444
3＊6	19＊0.65/123＊0.25	14.8	16.2	350	531
3＊10	7＊1.37/204＊0.25	20.0	22.0	539	737
3＊16	7＊1.70/323＊0.25	22.0	24.5	740	972
3＊25	7＊2.15/513＊0.25	25.3	27.0	1139	1372
3＊35	7＊2.52/722＊0.25	28.0	31.5	1480	1729
3＊50	10＊2.52/1026＊0.25	32.0	37.5	1900	2405
3＊70	19＊2.16/1406＊0.25	41.0	50.0	4061	3087
3＊95	19＊2.52/486＊0.50	45.0	55.0	997	4003
3＊120	24＊2.52/608＊0.50	50.0	60.0	4060	4887
3＊150	30＊2.52/760＊0.50	60.0	65.0	5197	2995
3＊185	37＊2.52/945＊0.50	65.0	70.0	6279	7262
3＊4+1＊2.5	19＊0.52/82＊0.25	14.5	15.5	320	481
3＊6+1＊4	19＊0.65/123＊0.25	16.2	17.8	423	597
3＊10+1＊6	7＊1.37/204＊0.25	21.0	23.0	630	827
3＊16+1＊10	7＊1.70/323＊0.25	23.0	25.0	888	1255
3＊25+1＊16	7＊2.15/513＊0.25	27.0	29.0	1375	1578
3＊35+1＊16	7＊2.52/722＊0.25	32.3	35.0	1690	1927
3＊50+1＊25	10＊2.52/1026＊0.25	36.0	40.0	2175	2760
3＊70+1＊35	19＊2.16/1406＊0.25	40.0	44.0	2950	3546
3＊95+1＊50	19＊2.52/486＊0.50	46.0	52.0	3950	4670
24＊2.52/608＊0.50	51.0	55.0	4800	5745
3＊150+1＊70	30＊2.52/760＊0.50	56.0	60.0	5810	6862
3＊185+1＊95	37＊2.52/945＊0.50	66.0	70.0	7200	8394
4＊4	19＊0.52/82＊0.25	14.2	16.2	352	515
4＊6	19＊0.65/123＊0.25	17.1	19.0	450	629
4＊10	7＊1.37/204＊0.25	22.1	24.0	672	881
4＊16	7＊1.70/323＊0.25	24.5	26.5	952	1176
4＊25	7＊2.15/513＊0.25	27.0	31.5	1476	1673
4＊35	7＊2.52/722＊0.25	33.0	35.5	1876	2142
4＊50	10＊2.52/1026＊0.25	39.0	41.0	2392	2982
4＊70	19＊2.16/1406＊0.25	41.0	44.0	3300	3871
4＊95	19＊2.52/486＊0.50	47.0	50.0	4300	5094
4＊120	24＊2.52/608＊0.50	49.0	54.0	5380	6187
4＊150	30＊2.52/760＊0.50	56.0	60.0	6750	7596
4＊185	37＊2.52/945＊0.50	68.0	72.0	8190	9194
