DCH/3,DCXF/2,DCEH/3铁路机车车辆用电缆
交流额定电压3kV及以下铁路机车车辆用电缆(电线)
GB 12528-1990 JB/T 8145-1995
一、适用范围
本产品采用橡皮绝缘，根据绝缘用橡皮的不同分为三个品种，主要适用于交流额定电压3kV及以下铁路机车车辆用电缆的电能传输和敷设连接用线，具有一定的耐油、耐寒、耐紫外线等特性。

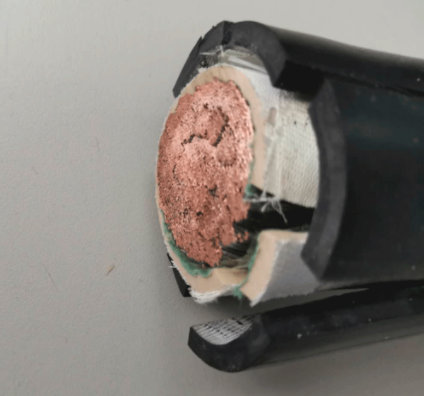

二、产品结构示意图
三、使用特性
1、额定电压U0/U为500V、750V、1kV、1.5kV和3kV。直流额定电压为交流额定电压的1.5倍。
2、电缆长期允许工作温度为： DCXF/2、DCH/3、DCEH/3产品为70℃；DCH/3-100,DCEH/3-100产品为100℃。
3、电缆最低使用环境温度：DCXF/2、DCH/3、DCEH/3、DCH/3-100、DCEH/3-100等产品应不低于-25℃。
4、电缆敷设的允许弯曲半径：
电缆外径（D）为20mm及以下时应不小于3D。
电缆外径（D）为20mm以上时应不小于5D。
四、电缆的型号及规格
1、电缆的型号见表1.
表1 电缆型号及名称
|
序号 |
型号 |
额定电压 |
名称 |
|
1 |
DCXF/2 |
750V、1.5kV |
铜芯天然丁苯橡皮绝缘氯丁橡皮护套铁路机车车辆用电缆(电线) |
|
2 |
DCH/3 |
750V |
铜芯氯磺化聚乙烯绝缘铁路机车车辆用电缆(电线) |
|
3 |
DCH/3-100 |
750V |
铜芯耐热100℃氯磺化聚乙烯绝缘铁路机车车辆用电缆(电线) |
|
4 |
DCEH/3 |
750V、1.5kV、3kV |
铜芯乙丙绝缘氯磺化聚乙烯护套铁路机车车辆用电缆(电线) |
|
5 |
DCEH/3-100 |
750V、1.5kV、3kV |
铜芯耐热100℃乙丙绝缘氯磺化聚乙烯护套铁路机车车辆用电缆(电线) |
2、缆的规格见表2
表2 电缆的规格
|
序号 |
型号 |
额定电压 |
规格mm2 |
|
1 |
DCXF/2 |
750V，1.5kV |
1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
|
2 |
DCH/3，DCH/3-100 |
750V |
0.5，0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
|
3 |
DCEH/3，DCEH/3-100 |
750V |
0.5，0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
|
4 |
DCEH/3，DCEH/3-100 |
1.5kV |
1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
3、代号名称和含义如表3
表3 代号的名称及含义
|
项目 |
代号 |
说明 |
|
系列代号 |
DC |
机车车辆用电缆（电线） |
|
绝缘材料 |
X |
天然丁苯橡皮 |
|
E |
乙丙橡皮 |
|
|
H |
氯磺化聚乙烯 |
|
|
护套材料 |
F |
氯丁橡皮 |
|
H |
氯磺化聚乙烯 |
|
|
耐油特性 |
1 |
安装在无矿物油和燃料油污染处 |
|
2 |
安装在受矿物油污染，但无燃料油污染处 |
|
|
3 |
安装在受矿物油和燃料油污染处 |
|
|
耐热特性 |
70 |
耐热70℃ |
|
100 |
耐热100℃ |
|
|
注：耐温等级无明确标注者为70℃。 |
五、主要技术特点
1、成品电缆导体直流电阻符合GB/T 3956-1983的有关规定。
2、20℃时绝缘电阻：额定电压3kV的DCEH/3、DCEH/3-100型电缆应不小于1013Ω.km。
3、成品电缆经受如下交流电压试验不击穿：
表3 交流电压试验
|
额定电压 |
750V |
1.5kV |
3kV |
|
交流电压试验 |
2 kV/15min |
6 kV/15min |
12 kV/15min |
4、DCXF/2型电缆允许在受矿物油污染的环境使用；DCH/3、DCH/3-100、DCEH/3、DCEH/3-100型电缆允许在受矿物油和燃料油污染的环境使用。
六、 电缆基本结构参数如表5所示：
表5 电缆结构参数
|
型号 |
导体标称截面mm2 |
导体结构根数/单线直径mm |
绝缘标称厚度mm |
护套标称厚度mm |
平均外径mm |
|
|
下限 |
上限 |
|||||
|
DCXF/2 750V |
1（A） |
32/0.20 |
0.8 |
1.0 |
4.7 |
5.6 |
|
1（B） |
56/0.15 |
0.8 |
1.0 |
4.7 |
5.6 |
|
|
1.5（A） |
30/0.25 |
0.8 |
1.0 |
4.9 |
6.0 |
|
|
1.5（B） |
85/0.15 |
0.8 |
1.0 |
5.0 |
6.0 |
|
|
2.5（A） |
50/0.25 |
0.8 |
1.0 |
5.6 |
6.8 |
|
|
2.5（B） |
140/0.15 |
0.8 |
1.0 |
5.6 |
6.8 |
|
|
4（A） |
56/0.30 |
0.8 |
1.0 |
5.8 |
7.0 |
|
|
4（B） |
228/0.15 |
0.8 |
1.0 |
5.8 |
7.0 |
|
|
6（A） |
84/0.30 |
0.8 |
1.0 |
6.4 |
8.4 |
|
|
6（B） |
189/0.20 |
0.8 |
1.0 |
6.4 |
8.0 |
|
|
10（A） |
80/0.40 |
1.0 |
1.2 |
8.2 |
10.5 |
|
|
10（B） |
324/0.20 |
1.0 |
1.2 |
8.2 |
10.5 |
|
|
16（A） |
126/0.40 |
1.0 |
1.2 |
9.2 |
12.0 |
|
|
16（B） |
513/0.20 |
1.0 |
1.2 |
9.2 |
11.5 |
|
|
25（A） |
196/0.40 |
1.2 |
1.2 |
10.5 |
14.0 |
|
|
25（B） |
783/0.20 |
1.2 |
1.2 |
10.5 |
14.0 |
|
|
35（A） |
276/0.40 |
1.2 |
1.5 |
12.5 |
16.0 |
|
|
35（B） |
1107/0.20 |
1.2 |
1.5 |
12.5 |
16.0 |
|
|
50（A） |
396/0.40 |
1.4 |
1.5 |
14.5 |
18.5 |
|
|
50（B） |
702/0.30 |
1.4 |
1.5 |
14.5 |
18.5 |
|
|
70（A） |
360/0.50 |
1.4 |
1.5 |
16.0 |
20.5 |
|
|
70（B） |
999/0.30 |
1.4 |
1.5 |
16.0 |
20.5 |
|
|
95（A） |
475/0.50 |
1.6 |
1.5 |
18.0 |
22.5 |
|
|
95（B） |
1332/0.30 |
1.6 |
1.5 |
18.0 |
22.5 |
|
|
120（A） |
608/0.50 |
1.6 |
2.0 |
20.5 |
25.5 |
|
|
120（B） |
1702/0.30 |
1.6 |
2.0 |
20.5 |
25.5 |
|
|
150（A） |
756/0.50 |
1.8 |
2.0 |
22.5 |
28.5 |
|
|
150（B） |
2109/0.30 |
1.8 |
2.0 |
22.5 |
28.5 |
|
|
185（A） |
925/0.50 |
2.0 |
2.0 |
24.5 |
30.5 |
|
|
185（B） |
1443/0.40 |
2.0 |
2.0 |
24.5 |
30.5 |
|
|
240（A） |
1221/0.50 |
2.2 |
2.0 |
27.5 |
34.0 |
|
|
240（B） |
1891/0.40 |
2.2 |
2.0 |
27.5 |
34.0 |
|
|
300（A） |
1525/0.50 |
2.4 |
2.0 |
30.0 |
37.5 |
|
|
300（B） |
2379/0.40 |
2.4 |
2.0 |
30.0 |
37.5 |
|
|
DCXF/2 1.5kV |
1.5（A） |
30/0.25 |
1.2 |
1.0 |
5.6 |
6.8 |
|
1.5（B） |
85/0.15 |
1.2 |
1.0 |
5.6 |
6.8 |
|
|
2.5（A） |
50/0.25 |
1.2 |
1.0 |
6.2 |
7.2 |
|
|
2.5（B） |
140/0.15 |
1.2 |
1.0 |
6.2 |
7.2 |
|
|
4（A） |
56/0.30 |
1.2 |
1.0 |
6.6 |
7.8 |
|
|
4（B） |
228/0.15 |
1.2 |
1.0 |
6.6 |
7.8 |
|
|
6（A） |
84/0.30 |
1.2 |
1.0 |
7.2 |
9.4 |
|
|
6（B） |
189/0.20 |
1.2 |
1.0 |
7.2 |
9.0 |
|
|
10（A） |
80/0.40 |
1.4 |
1.2 |
9.0 |
11.5 |
|
|
10（B） |
324/0.20 |
1.4 |
1.2 |
9.0 |
11.5 |
|
|
16（A） |
126/0.40 |
1.4 |
1.2 |
10.0 |
13.0 |
|
|
16（B） |
513/0.20 |
1.4 |
1.2 |
10.0 |
12.5 |
|
|
25（A） |
196/0.40 |
1.6 |
1.5 |
12.0 |
15.5 |
|
|
25（B） |
783/0.20 |
1.6 |
1.5 |
12.0 |
15.5 |
|
|
35（A） |
276/0.40 |
1.6 |
1.5 |
13.0 |
17.0 |
|
|
35（B） |
1107/0.20 |
1.6 |
1.5 |
13.0 |
17.0 |
|
|
50（A） |
396/0.40 |
1.8 |
1.5 |
15.0 |
19.5 |
|
|
50（B） |
702/0.30 |
1.8 |
1.5 |
15.0 |
19.0 |
|
|
70（A） |
360/0.50 |
1.8 |
1.5 |
16.5 |
21.5 |
|
|
70（B） |
999/0.30 |
1.8 |
1.5 |
17.0 |
21.0 |
|
|
95（A） |
475/0.50 |
2.0 |
2.0 |
19.5 |
24.5 |
|
|
95（B） |
1332/0.30 |
2.0 |
2.0 |
20.0 |
24.5 |
|
|
120（A） |
608/0.50 |
2.0 |
2.0 |
21.5 |
26.5 |
|
|
120（B） |
1702/0.30 |
2.0 |
2.0 |
21.5 |
26.5 |
|
|
150（A） |
756/0.50 |
2.2 |
2.0 |
23.0 |
29.5 |
|
|
150（B） |
2109/0.30 |
2.2 |
2.0 |
23.5 |
29.0 |
|
|
185（A） |
925/0.50 |
2.4 |
2.0 |
25.5 |
31.5 |
|
|
185（B） |
1443/0.40 |
2.4 |
2.0 |
25.5 |
31.5 |
|
|
240（A） |
1221/0.50 |
2.6 |
2.0 |
28.0 |
35.0 |
|
|
240（B） |
1891/0.40 |
2.6 |
2.0 |
28.5 |
35.0 |
|
|
300（A） |
1525/0.50 |
2.8 |
2.0 |
31.0 |
38.5 |
|
|
300（B） |
2379/0.40 |
2.8 |
2.0 |
31.0 |
38.0 |
|
|
DCH/3 750V DCH/3-100 750V |
0.5（A） |
16/0.20 |
1.0 |
3.4 |
||
|
0.5（B） |
28/0.15 |
1.0 |
3.4 |
|||
|
0.75（A） |
24/0.20 |
1.0 |
3.8 |
|||
|
0.75（B） |
42/0.15 |
1.0 |
3.8 |
|||
|
1.0（A） |
32/0.20 |
1.2 |
4.4 |
|||
|
1.0（B） |
56/0.15 |
1.2 |
4.4 |
|||
|
1.5（A） |
30/0.25 |
1.2 |
4.7 |
|||
|
1.5（B） |
85/0.15 |
1.2 |
4.7 |
|||
|
2.5（A） |
50/0.25 |
1.2 |
5.2 |
|||
|
2.5（B） |
140/0.15 |
1.2 |
5.2 |
|||
|
4（A） |
56/0.30 |
1.2 |
6.0 |
|||
|
4（B） |
228/0.15 |
1.2 |
6.0 |
|||
|
6（A） |
84/0.30 |
1.2 |
7.4 |
|||
|
6（B） |
189/0.20 |
1.2 |
7.4 |
|||
|
10（A） |
80/0.40 |
1.4 |
9.0 |
|||
|
10（B） |
324/0.20 |
1.4 |
9.0 |
|||
|
16（A） |
126/0.40 |
1.4 |
10.5 |
|||
|
16（B） |
513/0.20 |
1.4 |
10.0 |
|||
|
25（A） |
196/0.40 |
1.6 |
12.5 |
|||
|
25（B） |
783/0.20 |
1.6 |
12.5 |
|||
|
35（A） |
276/0.40 |
1.6 |
14.0 |
|||
|
35（B） |
1107/0.20 |
1.6 |
14.0 |
|||
|
50（A） |
396/0.40 |
1.8 |
16.5 |
|||
|
50（B） |
702/0.30 |
1.8 |
16.0 |
|||
|
70（A） |
360/0.50 |
1.8 |
18.5 |
|||
|
70（B） |
999/0.30 |
1.8 |
18.0 |
|||
|
95（A） |
475/0.50 |
2.0 |
20.5 |
|||
|
95（B） |
1332/0.30 |
2.0 |
20.5 |
|||
|
120（A） |
608/0.50 |
2.0 |
22.5 |
|||
|
120（B） |
1702/0.30 |
2.0 |
22.5 |
|||
|
150（A） |
756/0.50 |
2.2 |
25.5 |
|||
|
150（B） |
2109/0.30 |
2.2 |
25.0 |
|||
|
185（A） |
925/0.50 |
2.4 |
27.5 |
|||
|
185（B） |
1443/0.40 |
2.4 |
27.5 |
|||
|
240（A） |
1221/0.50 |
2.6 |
31.0 |
|||
|
240（B） |
1891/0.40 |
2.6 |
31.0 |
|||
|
300（A） |
1525/0.50 |
2.8 |
34.0 |
|||
|
300（B） |
2379/0.40 |
2.8 |
34.0 |
|||
|
DCEH/3 750V DCEH/3-100 750V |
0.5（A） |
16/0.20 |
0.6 |
0.6 |
3.2 |
4.4 |
|
0.5（B） |
28/0.15 |
0.6 |
0.6 |
3.2 |
4.4 |
|
|
0.75（A） |
24/0.20 |
0.6 |
0.6 |
3.4 |
4.7 |
|
|
0.75（B） |
42/0.15 |
0.6 |
0.6 |
3.4 |
4.7 |
|
|
1.0（A） |
32/0.20 |
0.6 |
0.6 |
3.5 |
4.9 |
|
|
1.0（B） |
56/0.15 |
0.6 |
0.6 |
3.5 |
4.9 |
|
|
1.5（A） |
30/0.25 |
0.6 |
0.6 |
3.7 |
5.4 |
|
|
1.5（B） |
85/0.15 |
0.6 |
0.6 |
3.8 |
5.4 |
|
|
2.5（A） |
50/0.25 |
0.7 |
0.6 |
4.4 |
6.2 |
|
|
2.5（B） |
140/0.15 |
0.7 |
0.6 |
4.4 |
6.2 |
|
|
4（A） |
56/0.30 |
0.7 |
0.6 |
5.0 |
6.8 |
|
|
4（B） |
228/0.15 |
0.7 |
0.6 |
5.0 |
6.8 |
|
|
6（A） |
84/0.30 |
0.7 |
0.6 |
5.4 |
7.8 |
|
|
6（B） |
189/0.20 |
0.7 |
0.6 |
5.4 |
7.8 |
|
|
10（A） |
80/0.40 |
0.8 |
0.8 |
7.0 |
9.0 |
|
|
10（B） |
324/0.20 |
0.8 |
0.8 |
7.0 |
9.0 |
|
|
16（A） |
126/0.40 |
0.8 |
0.8 |
8.0 |
10.5 |
|
|
16（B） |
513/0.20 |
0.8 |
0.8 |
8.0 |
10.5 |
|
|
25（A） |
196/0.40 |
1.0 |
1.0 |
10.0 |
13.0 |
|
|
25（B） |
783/0.20 |
1.0 |
1.0 |
10.0 |
13.0 |
|
|
35（A） |
276/0.40 |
1.0 |
1.0 |
11.0 |
14.5 |
|
|
35（B） |
1107/0.20 |
1.0 |
1.0 |
11.0 |
14.5 |
|
|
50（A） |
396/0.40 |
1.2 |
1.2 |
13.5 |
17.0 |
|
|
50（B） |
702/0.30 |
1.2 |
1.2 |
13.5 |
17.0 |
|
|
70（A） |
360/0.50 |
1.2 |
1.2 |
15.0 |
19.5 |
|
|
70（B） |
999/0.30 |
1.2 |
1.2 |
15.0 |
19.5 |
|
|
95（A） |
475/0.50 |
1.4 |
1.4 |
17.5 |
21.5 |
|
|
95（B） |
1332/0.30 |
1.4 |
1.4 |
17.5 |
21.5 |
|
|
120（A） |
608/0.50 |
1.4 |
1.4 |
, 19.0 |
23.5 |
|
|
120（B） |
1702/0.30 |
1.4 |
1.4 |
19.0 |
23.5 |
|
|
150（A） |
756/0.50 |
1.8 |
1.8 |
22.0 |
28.0 |
|
|
150（B） |
2109/0.30 |
1.8 |
1.8 |
22.5 |
28.0 |
|
|
185（A） |
925/0.50 |
1.8 |
1.8 |
23.5 |
29.5 |
|
|
185（B） |
1443/0.40 |
1.8 |
1.8 |
23.5 |
29.5 |
|
|
240（A） |
1221/0.50 |
2.2 |
2.2 |
28.0 |
34.0 |
|
|
240（B） |
1891/0.40 |
2.2 |
2.2 |
28.0 |
34.0 |
|
|
300（A） |
1525/0.50 |
2.2 |
2.2 |
30.0 |
37.0 |
|
|
300（B） |
2379/0.40 |
2.2 |
2.2 |
30.0 |
37.0 |
|
|
DCEH/3 1.5kV DCEH/3-100 1.5kV |
1.0（A） |
32/0.20 |
0.8 |
0.8 |
4.3 |
6.0 |
|
1.0（B） |
56/0.15 |
0.8 |
0.8 |
4.3 |
6.0 |
|
|
1.5（A） |
30/0.25 |
0.8 |
0.8 |
4.5 |
6.6 |
|
|
1.5（B） |
85/0.15 |
0.8 |
0.8 |
4.6 |
6.6 |
|
|
2.5（A） |
50/0.25 |
0.9 |
0.9 |
5.0 |
7.6 |
|
|
2.5（B） |
140/0.15 |
0.9 |
0.9 |
5.2 |
7.6 |
|
|
4（A） |
56/0.30 |
0.9 |
0.9 |
5.8 |
8.2 |
|
|
4（B） |
228/0.15 |
0.9 |
0.9 |
5.8 |
8.2 |
|
|
6（A） |
84/0.30 |
0.9 |
0.9 |
6.4 |
9.0 |
|
|
6（B） |
189/0.20 |
0.9 |
0.9 |
6.4 |
8.8 |
|
|
10（A） |
80/0.40 |
1.0 |
1.0 |
8.0 |
9.8 |
|
|
10（B） |
324/0.20 |
1.0 |
1.0 |
7.8 |
9.8 |
|
|
16（A） |
126/0.40 |
1.0 |
1.0 |
8.8 |
11.5 |
|
|
16（B） |
513/0.20 |
1.0 |
1.0 |
8.8 |
11.0 |
|
|
25（A） |
196/0.40 |
1.2 |
1.2 |
10.5 |
13.5 |
|
|
25（B） |
783/0.20 |
1.2 |
1.2 |
10.5 |
13.5 |
|
|
35（A） |
276/0.40 |
1.2 |
1.2 |
12.0 |
15.0 |
|
|
35（B） |
1107/0.20 |
1.2 |
1.2 |
12.0 |
15.0 |
|
|
50（A） |
396/0.40 |
1.4 |
1.4 |
14.0 |
18.0 |
|
|
50（B） |
702/0.30 |
1.4 |
1.4 |
14.0 |
18.0 |
|
|
70（A） |
360/0.50 |
1.4 |
1.4 |
16.0 |
20.5 |
|
|
70（B） |
999/0.30 |
1.4 |
1.4 |
16.0 |
19.5 |
|
|
95（A） |
475/0.50 |
1.6 |
1.6 |
18.0 |
22.5 |
|
|
95（B） |
1332/0.30 |
1.6 |
1.6 |
18.5 |
22.5 |
|
|
120（A） |
608/0.50 |
1.6 |
1.6 |
19.5 |
24.5 |
|
|
120（B） |
1702/0.30 |
1.6 |
1.6 |
20.0 |
24.5 |
|
|
150（A） |
756/0.50 |
2.0 |
1.8 |
22.5 |
29.0 |
|
|
150（B） |
2109/0.30 |
2.0 |
1.8 |
22.5 |
28.0 |
|
|
185（A） |
925/0.50 |
2.0 |
1.8 |
24.0 |
30.0 |
|
|
185（B） |
1443/0.40 |
2.0 |
1.8 |
24.0 |
30.0 |
|
|
240（A） |
1221/0.50 |
2.4 |
2.4 |
28.5 |
35.0 |
|
|
240（B） |
1891/0.40 |
2.4 |
2.4 |
28.5 |
35.0 |
|
|
300（A） |
1525/0.50 |
2.4 |
2.4 |
31.0 |
38.0 |
|
|
300（B） |
2379/0.40 |
2.4 |
2.4 |
31.0 |
38.0 |
|
|
DCEH/3 3kV DCEH/3-100 3kV |
2.5（A） |
50/0.25 |
1.4 |
1.2 |
7.0 |
8.6 |
|
2.5（B） |
140/0.15 |
1.4 |
1.2 |
7.0 |
8.6 |
|
|
4（A） |
56/0.30 |
1.4 |
1.2 |
7.4 |
9.2 |
|
|
4（B） |
228/0.15 |
1.4 |
1.2 |
7.4 |
9.2 |
|
|
6（A） |
84/0.30 |
1.4 |
1.2 |
8.0 |
10.5 |
|
|
6（B） |
189/0.20 |
1.4 |
1.2 |
8.0 |
10.0 |
|
|
10（A） |
80/0.40 |
1.6 |
1.2 |
9.4 |
11.5 |
|
|
10（B） |
324/0.20 |
1.6 |
1.2 |
9.4 |
11.5 |
|
|
16（A） |
126/0.40 |
1.6 |
1.2 |
10.0 |
13.0 |
|
|
16（B） |
513/0.20 |
1.6 |
1.2 |
10.0 |
12.5 |
|
|
25（A） |
196/0.40 |
1.8 |
1.4 |
12.0 |
15.5 |
|
|
25（B） |
783/0.20 |
1.8 |
1.4 |
12.0 |
15.5 |
|
|
35（A） |
276/0.40 |
1.8 |
1.4 |
13.5 |
17.0 |
|
|
35（B） |
1107/0.20 |
1.8 |
1.4 |
13.5 |
17.0 |
|
|
50（A） |
396/0.40 |
2.0 |
1.8 |
16.0 |
20.0 |
|
|
50（B） |
702/0.30 |
2.0 |
1.8 |
16.0 |
20.0 |
|
|
70（A） |
360/0.50 |
2.0 |
1.8 |
17.5 |
22.5 |
|
|
70（B） |
999/0.30 |
2.0 |
1.8 |
18.0 |
22.0 |
|
|
95（A） |
475/0.50 |
2.2 |
2.0 |
20.0 |
24.5 |
|
|
95（B） |
1332/0.30 |
2.2 |
2.0 |
20.0 |
24.5 |
|
|
120（A） |
608/0.50 |
2.2 |
2.0 |
21.5 |
26.5 |
|
|
120（B） |
1702/0.30 |
2.2 |
2.0 |
22.0 |
26.5 |
|
|
150（A） |
756/0.50 |
2.6 |
2.2 |
24.5 |
30.5 |
|
|
150（B） |
2109/0.30 |
2.6 |
2.2 |
24.5 |
30.5 |
|
|
185（A） |
925/0.50 |
2.6 |
2.2 |
26.0 |
32.0 |
|
|
185（B） |
1443/0.40 |
2.6 |
2.2 |
26.0 |
32.0 |
|
|
240（A） |
1221/0.50 |
3.0 |
2.8 |
30.5 |
37.0 |
|
|
240（B） |
1891/0.40 |
3.0 |
2.8 |
30.5 |
37.0 |
|
|
300（A） |
1525/0.50 |
3.0 |
2.8 |
33.0 |
40.0 |
|
|
300（B） |
2379/0.40 |
3.0 |
2.8 |
32.5 |
40.0 |
八、电缆交货长度
1、成品电缆应成盘或成圈交货，卷绕整齐，妥善包装。长度误差应不超过±0.5％
万邦特种电缆型号查找导航
注：看到所需要的电缆型号可直接点进去到文章页面
第一章：特种电缆
第二章：耐高温电缆
1.AFR-250 2. KFF47 KF47 KF47P 3.AFP AFPF AF4 AF46 4.ZR-KFV ZR-KFVP ZR-KFV22 ZR-KFFP 5.AFSPF-200 6.KFV KFVP KFVP22 KFVRP22 7.AF250 8.AFPXR-200 9.F2H8 F46H3 F4H4 10.ZR-F46V KF46GR KFGRP 11.YGC-F46R ZR-F46-22 12.AF46R AF46RP 13.F46 ZR-F46 14.AFHBRP 15.FF22 ZR-FV ZR-FVR 16.KHF46 17.GN500-01 GN500-02 GN500-03 GN500-04 GN500-05 18.KHFRP 19.IA-DJFPF46P 20.KHF46RP KHF46P KHF46R 21.AFRPF 22.KFF KFFR KFFP 23.ZR-KFVR 24.DJFVP DJFPV DJFPVP DJFP2V DJFVP2 DJFP2VP2 DJFFP DJFPF DJFPFP DJFFP2 DJFP2F DJFP2FP2 DJFVRP、DJFPRV DJFPVRP DJFP2RV DJFVRP2 DJFP2VRP2 DJFFRP DJFPRF DJFPFRP DJFFRP2 DJFP2RF DJFP2FRP2 25.KHF46FRP ZR-KHF46VRP KFF22 KFF22P KFFP22 26.YGCF46 YGCF46R
第三章：低烟无卤电缆
1. WDZ-KYJYP2-23 2.WDZN-KYJY WDZN-KYJY22 WDZN-KYJYP2-22 3.WDZN-RYJS 4.WD-CYY WD-CYYC WD-TYY 5.WDZN-KYJ(F)Y WDZN-YJ(F)Y23 6.WDZ-KYJYP WDZ-KYJYRP WDZ-KYJEP 7.WDZN-KYJYP2-22 8.WDZN-RYJS WDZN-BVVB WDZN-BYJ 9.WDZ-DCEYJR-125 10.WDZN-KYJE WDZANH-KYJEP 11.WD-NH-YJE 12.WDZ-RYJSP13.WDZ-KYJY33 WDZN-YJY23 WDZN-KYJYP2-23 WDZ-KYJYP2 14.WDZN-KYJYP 15.WDZ-DJYPYPR 16.WLD-KJEGP2-22 17.WDZN-YJY22 18.WDZA-KYJVRP2 WDZA-YJV22 WDZA-KYJVP2 WDZA-DJYJPVP 19.WDZ-RYY WDZ-RYYP 20.WDZN-KYJE WDZN-KYJE22 WDZN-KYJEP2
第四章：补偿导线（电缆）
1. ZR-KX-GVPVPR 2.KX-FF46-RP1 KX-HA-FFRP KX-GA-VV KX-HA-FGR 3. KX-HA-FGRP 4.ZRC-KX-YP2VP2 5.KX-FPG-1 KX-FPV-2 KX-FPF-3 6.KX-HF4PB KX-HF4PR 7.KX-GS-FP1FP1 8.KX-GA-VVRP KX-HA-FVRP 9.KX-HA-FFP 10.KX-FF46-RP1 KX-HA-FFRP 11.SC-G-VV SC-G-VPVPR SC-H-FFR SC-G-VPVP32 12.KX-HF4P EX-HF4P KC-HF4P SC-HF4P 13.TX-HA-FFP 14.JHKX-HF46PF46P 15.ZR-SC-G-VVP 16.KX-HA-FPFP 17.ZR-KC-HA-FF46P 18.KC-GB-VVP KX-GS-VVRP
第五章：硅橡胶电缆
1. JHXG 2.GFR GFP GFRP 3.YGCB 4.KFGR KFGRP KF46G KF46GP 5. YGZP 6.YGCPB YGGB YGCB-AF46R 7.ZR-YGGRP ZR-JGGRP 8.KHGPG KHGPG KHG30G KHPG20G 9.RGG YGZ YG 10.FDGG-40 FDGU-55 11. RGGP KF46GR KF46GRP 12.AGR 13.NH-KGGRP NH-KFGRP 14.YGCP 15.IMKGG IMKGGP 16.HGVF HGVFP 17.KFGD KFGDP 18.YGG 19.JGGFR 20.DJFGP 21.BPGGP BPGGP2 BPGGPP2 BPGGP3 BPGVFPP2 22.FYGC 23.AGRP 24.AGG 25.YGC YGC22 YFG YGC-F46R 26.ZRC-DPGPGRP 27.YGVFZ 28.JGGP ZR-JGGP 29.YGCR JGGR 30.JG JGG
第六章：扁电缆
1. ZR-YSFVBR ZR-YSFVBRJ ZR-YSFVBRZ ZR-YSFVBRJP 2.YFFB-G YVFB-G 3.YFVB 4.CEFBR 5.YEFB YEFBP YEFBJ YEURB YEURBP YEURBJ 6.YFFPB YVFPB YFFBP YVFBP 7.YCB YCBP 8.YGPB-6KV YGPB-10KV 9.ZR-YFFB ZR-YVFB 10.YBF 11.YEFRBG YGFRBG 12.H25VVH6-F 13.YGGB-J YGCB-VFR-J YGCB-J YGVFCB-J YFGCB-J 14.YBP-J 15.YB 16.EFB EFBP EFBJ EURB EURBP EURBJ 17.YVVB TVEB YFEB YGFB 18.YKVFBG YFFRBP 19.YGCB-L 20.YJGCFPB 21.YQB YQSB YQSFB YQFB 22.YCFB YCFBG 23.YBZ 24.TVVB KGGB YGCB 25.YEEB YFEB 26.YFFB-FJL 27.GKFB 28.TVVBPG
第七章：电机引接线
1. JZQB.F-1140V 2.JF46 3.JZ 4.JHGG 5.JGG 6.JHGX 7.JEH 8.JV 9.JF 10.JBF JBHF 11.JBQ 12.JXN 13.JXF 14.JH 15.JE 16. JYJ-125 17.JYJ-150 18.JO-150
第八章：铁路机车电缆
1. WDZ-DCYJ-125 2.DCEH/3-100 3.CXVF DCXVF DCXVFP DCXHF DCXHFP 4.DC-WDZB-EPR-1.8kV 5.WDZ-DCYJR 6.SLEX-125 SPLEX 7.DCEYH 8.DCEYHR 9.DCXF DCEH 10.DT-KAFPR 11.DWZR-PGYP2/23 DWZR-PGY23 12.WDZ-DC-H-90 WDZ-DC-ZP-H-90 13.WDZ-DCK-125 WDZ-DCKP-125 14.WDZ-DCYG-180 WDZ-DCYGP-180 15.DCH/3 DCXF/2 DCEH/3 16.WDZ-WL1 WDZ-WL2 WDZ-WL3 17.FY/WDZA-YJE FY/WDZA-YJE FY/WDZA-EJEJ FS/FY/WDZA-EJE23 18.JVN JVNP 19.DC-WDZA-EYR DC-WDZX-YJY DC-WDZA-FF 20.NSGAFOU 21.DVYJVR DCEFR WDZ-DCEFR FSZ-WDZ-DCYJYR 22.WDZA-DCYJTY WDZA-DCYJTYR 23.HSGCEVMP WDZ-DCEVMP HSGCEVMNH WDZ-DCEVMNH 24.DCYH DCYHR DCYHP DCEYHP
本页只是一小部分电缆型号可查找，如需其它型号请到首页产品中心或新闻中心仔细查找。如需帮助请拨打热线电话：18909608445 0550-7723889
18909608445
24小时咨询热线：18909608445
