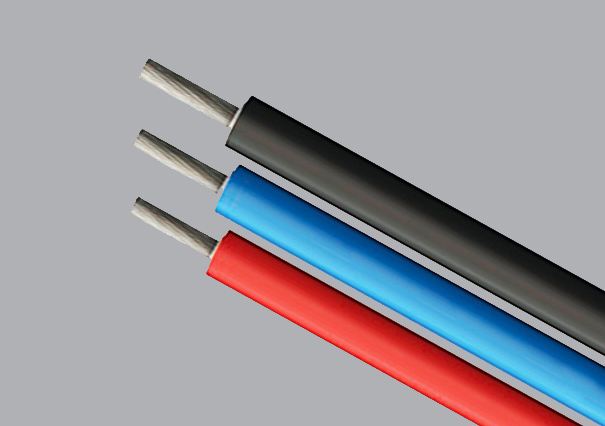

JYJ-125耐热125℃铜芯辐照交联聚乙烯绝缘绕组引接电缆线
1 范围
本采购技术规范规定了耐热125℃铜芯辐照交联聚乙烯绝缘绕组引接电缆线的基本要求，适用于耐热125℃铜芯辐照交联聚乙烯绝缘绕组引接电缆线的采购及验收。
2 规范性引用文件
GB/T2951.11 电缆和光缆绝缘和护套材料通用试验方法 第11部分：通用试验方法 厚度和外形尺寸测量 机械性能试验
GB/T3048.4 电线电缆电性能试验方法 第4部分：导体直流电阻试验
GB/T 3048.8 电线电缆电性能试验方法 第8部分：交流电压试验
GB/T 3048.9 电线电缆电性能试验方法 第9部分：绝缘线芯火花试验
GB/T 4909.2 裸电线试验方法 第2部分：尺寸测量
JB/T6213.1 电机绕组引接软电缆和软线 第1部分：一般规定
JB/T 6213.6 电机绕组引接软电缆和软线 第6部分：连续运行导体最高温度为125℃和125℃的软电缆和软线
3 物料性能特点
耐热125℃铜芯辐照交联聚乙烯绝缘绕组引接电缆线采用辐照交联聚乙烯绝缘，电缆的连续运行导体最高温度为125℃，电缆敷设时的允许弯曲半径应不小于电缆外径的4倍。
物料名称及物料代码见表1。
表1 物料名称及代码
|
物料表述 |
PDM物料代码 |
|
耐热125℃铜芯辐照交联聚乙烯绝缘绕组引接电缆线JYJ 我厂正在使用的各种规格 |
3113×××× |
4 技术要求
4.1 规格
电缆结构和规格应符合表2~3规定。
表2 导体结构与绝缘厚度
|
标称截面 （mm2） |
导体单线最大直径(mm) |
绝缘标称厚度 (mm) |
||
|
500V |
1kV |
3kV |
||
|
1 |
0.21 |
0.8 |
1.4 |
2.8 |
|
1.5 |
0.26 |
0.8 |
1.4 |
2.8 |
|
2.5 |
0.26 |
0.8 |
1.4 |
2.8 |
|
4 |
0.31 |
0.8 |
1.4 |
2.8 |
|
6 |
0.31 |
0.8 |
1.5 |
2.8 |
|
10 |
0.41 |
1.2 |
1.5 |
2.8 |
|
16 |
0.41 |
1.2 |
1.5 |
2.8 |
|
25 |
0.41 |
1.2 |
1.6 |
2.8 |
|
35 |
0.41 |
|
|
2.8 |
|
50 |
0.41 |
|
|
2.8 |
|
70 |
0.51 |
|
|
2.8 |
|
95 |
0.51 |
|
|
3.0 |
|
120 |
0.51 |
|
|
3.0 |
|
150 |
0.51 |
|
|
3.0 |
表3 标称外径与导体电阻
|
标称截面 （mm2） |
平均外径上限 (mm) |
20℃时导体最大电阻 (Ω/km) |
|||
|
500V |
1kV |
3kV |
铜芯 |
镀锡铜芯 |
|
|
1 |
3.7 |
4.9 |
|
19.5 |
20 |
|
1.5 |
4.0 |
5.2 |
|
13.3 |
13.7 |
表3（续表）
|
标称截面 （mm2） |
平均外径上限 (mm) |
20℃时导体最大电阻 (Ω/km) |
|||
|
500V |
1kV |
3kV |
铜芯 |
镀锡铜芯 |
|
|
2.5 |
4.4 |
5.6 |
|
7.98 |
8.21 |
|
4 |
5.0 |
6.3 |
|
4.95 |
5.09 |
|
6 |
6.1 |
7.5 |
|
3.30 |
3.39 |
|
10 |
7.9 |
8.5 |
11.1 |
1.91 |
1.95 |
|
16 |
9.0 |
9.6 |
12.4 |
1.21 |
1.24 |
|
25 |
10.8 |
11.4 |
13.8 |
0.780 |
0.795 |
|
35 |
|
|
15.2 |
0.554 |
0.565 |
|
50 |
|
|
17.1 |
0.386 |
0.393 |
|
70 |
|
|
19.2 |
0.272 |
0.277 |
|
95 |
|
|
22.0 |
0.206 |
0.210 |
|
120 |
|
|
23.5 |
0.161 |
0.164 |
|
150 |
|
|
24.0 |
0.129 |
0.132 |
4.2 导体
导体应符合GB/T 3956中的规定，并符合表2~3中关于导体结构的规定；导体单线可镀锡或不镀锡。导体表面应光洁、无油污，无损伤绝缘的毛刺、锐边、凸起等，导体表面允许包覆一层由合适材料制成的隔离层。
4.3 绝缘
连续运行导体最高温度为125℃，符合表4规定的性能。绝缘应紧密包在导体上，且应不容易剥离且不损伤导体或镀锡层，绝缘表面应平整、色泽均匀。
绝缘的平均厚度应不小于表2中规定的标称值，其最薄点的厚度应不小于标准值的90%减去0.1mm。
表4 性能
|
序号 |
试验项目 |
单位 |
指标 |
|
|
1 |
原始机械性能 |
抗张强度 |
MPa |
≥12.5 |
|
2 |
断裂伸长率 |
% |
≥250 |
|
|
3 |
空气烘箱老化试验 |
处理温度 |
℃ |
180±2 |
|
4 |
处理时间 |
h |
7×24 |
|
|
5 |
断裂伸长率 最大变化率 |
% |
±25 |
|
|
6 |
抗张强度 最大变化率 |
% |
±25 |
4.4 成品电缆
4.4.1 成品软电缆应能经受本规范所规定的浸水电压试验。
4.4.2 成品软电缆应能经受本规范所规定的弯曲试验，弯曲后所有试样的绝缘均不出现正常目力可见的开裂或其他损坏，所有试样均不击穿。
4.4.3 成品软电缆应能经受本规范所规定的热效应试验，经热效应试验和弯曲后所有试样的绝缘均不出现正常目力可见的开裂或其他损坏，所有试样均不击穿。
4.4.4 成品软电缆应能经受本规范所规定的耐溶剂试验，经耐溶剂试验和弯曲后所有试样的绝缘均不出现正常目力可见的溶胀、开裂或其他损坏，所有试样均不击穿。
4.4.5 成品软电缆应能经受本规范所规定的耐浸漆试验，经耐浸漆试验和弯曲后所有试样的绝缘均不出现正常目力可见的溶胀、开裂或其他损坏，所有试样均不击穿。
