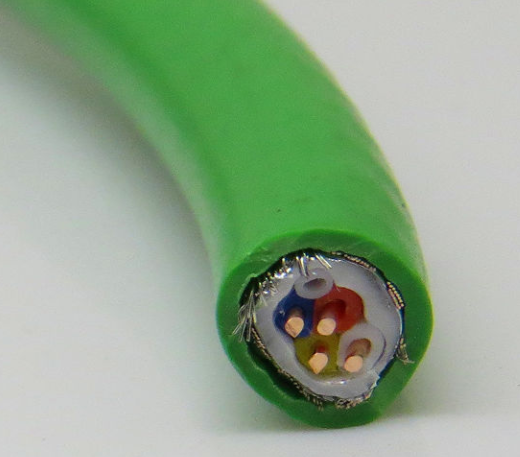

6XV1840-2AH10 以太网通讯总线电缆

产品简介：

为不同的应用类型提供有不同类型的电缆，以配置工业以太网（4 芯）。
一般来说，应使用所列出的工业以太网 FC IE FC 电缆 2 x 2。
有关网络拓扑的其它技术数据，请参阅双绞线和光纤网络手册以及工业以太网/PROFINET 系统手册。
6XV1840-2AH10通过相应的不同型号的电缆，可安装在电缆束和电缆架中，符合 NEC/ETL 标准 Article 800/725。并标识有“GP（通用）”字样。

工业以太网FC 电缆的每一根线如何分配到如下 M12 插头的针脚：
E FC M12 Plug PRO 4x2 (X-coded)

工业以太网 FC M12 Plug PRO 4x2 (X-coded) 插头用于连接SCALANCE W 的M12千兆接口。
8个集成的夹紧-穿刺接线柱使8芯双绞FC 电缆（AWG24）的安装简单而可靠。清晰的连接区和不同颜色标识的夹子使不同的导线接入到夹紧-穿刺接线柱变得很方便。

图. 01

6XV1840-2AH10订货号	6GK1901-0DB30-6AA0 (1 pc) 6GK1901-0DB30-6AA8 (8 pcs) 6GK1901-0DB40-6AA0 (1 pc) 6GK1901-0DB40-6AA8 (8 pcs)

适用的8芯 TP FC 安装说明	IE FC Standard Cable GP 4x2 (6XV1878-2A) IE FC Flexible Cable GP 4x2 (6XV1878-2B) IE FC Train Cable GP 4x2 (6XV1878-2T)

6XV1840-2AH10表 01

下表描述了制作非交叉电缆时， IE FC M12 Plug Pro 4x2 (X-coded) 的针脚分配和 TP FC 电缆 8种颜色导线之间的对应关系。通过在一个接口上交换发送和接收线对也可以制作交叉电缆。

针脚序号IE FC M12 PlugPRO 4x2 (X-coded)针脚序号IE FC RJ45 Plug导线颜色 8芯 TP FC 安装说明13橙/白TD/RD+226橙TD/RD-231绿/白TD/RD+142绿TD/RD-157棕/白TD/RD+468棕TD/RD-475蓝/白TD/RD-384蓝TD/RD+3

6XV1840-2AH10表 02

IE FC M12 Plug PRO 2x2 (D-coded)

工业以太网FC M12 Plug PRO 2x2 (D-coded)插头用于SCALANCE X208PRO, IM 154-4 PN 和 SIMATIC RF 系统的电缆连接。

4个集成的夹紧-穿刺接线柱使4芯双绞FC 电缆（10 Mbit/s 和 100 Mbit/s）的安装简单而可靠。清晰的连接区和不同颜色标识的夹子使不同的导线接入到夹紧-穿刺接线柱变得很方便。
图. 02

6XV1840-2AH10订货号	6GK1901-0DB10-6AA0 (1 pc) 6GK1901-0DB10-6AA8 (8 pcs) 6GK1901-0DB20-6AA0 (1 pc) 6GK1901-0DB20-6AA8 (8 pcs)

适用的4芯 TP FC 安装说明	IE FC TP Standard Cable GP 2x2 (6XV1840-2AH10) IE FC TP Flexible Cable GP 2x2 (6XV1870-2B) IE FC TP Trailing Cable GP 2x2 (6XV1870-2D) IE FC TP Trailing Cable 2x2 (6XV1840-3AH10) IE FC TP Torsion Cable GP 2x2 (6XV1870-2F) IE FC TP Marine Cable 2x2 (6XV1840-4AH10) IE FC TP Festoon Cable GP 2x2 (6XV1871-2S) IE FC TP Food Cable GP 2x2 (6XV1871-2L) IE FC TP FRNC Cable GP 2x2 (6XV1871-2F)

6XV1840-2AH10表 03

下表描述了制作非交叉电缆时， IE FC M12 Plug Pro 2x2 (D-coded) 的针脚分配和 TP FC 电缆 4种颜色导线之间的对应关系。通过在一个接口上交换发送和接收线对也可以制作交叉电缆。

针脚序号 IE FC M12 Plug PRO 2x2 (D-coded)	针脚序号 IE FC RJ45 Plug	导线颜色	4芯 TP FC 安装说明
2	3	白	TD+
4	6	蓝	TD-
1	1	黄	RD+
3	2	橙	RD

6XV1840-2AH10表 04
在PLC与V90PN通讯交换数据的过程当中，常常需要读取驱动器的实际运行数据用作显示或计算。本文分别介绍两种方法读取驱动器相关的运行数据。
方法一：
当V90 PN配置为EPOS控制模式，且选择标准报文111时，报文中在接受与发送方向均包含一个可供用户自定义的保留字（PZD12），如图2-1所示。
图2-1 用户自定义的保留字
此时，可以通过修改参数P29151（用户自定义PZD发送字）来定义传输方向PZD12的内容。可选择的运行数据为实际扭矩、实际***电流、DI状态。如果需要读取此外其他运行数据请参考方法二。
方法二：
可以通过基于非周期通讯方式使用FB286（SINA_PARA）或FB287（SINA_PARA_S）功能块读取驱动器运行数据。
