耐高温电缆500度-AFHBGR,KWYDRP,KWYR,WYR,DWYGR

阅读次数：2942 发布时间：2022/11/12 21:11:44

当前位置：首页 >> 新闻中心 >> 耐高温电缆500度-AFHBGR,KWYDRP,KWYR,WYR,DWYGR

耐高温电缆500度-AFHBGR,KWYDRP,KWYR,WYR,DWYGR

产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温(高寒)环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温(高寒)环境下电气性能稳定。交流额定电压：U0/U 450/750V 0.6/1KV；高工作温度： 500℃；低环境温度：固定敷设-60℃。2．电缆安装敷设温度应不低于-25℃。3．电缆允许弯曲半径：电缆小为电缆外径的10倍。

一、产品用途

适用于交流额定电压450/750V及0.6/1kV及以下要求频繁移动及高温场合作动力装置或移动照明的电力传输。

二、执行标准

本产品按QB/TWB2008-6设计制造。

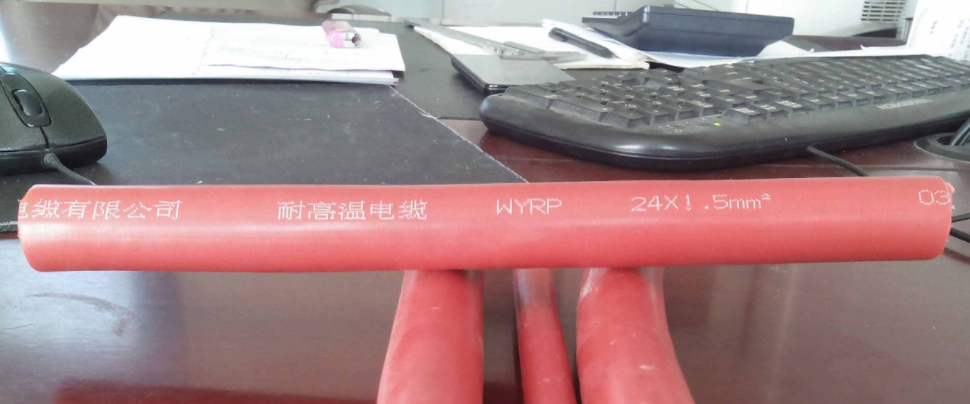

产品样图型号说明

三、型号含义表

项目	代号	含义
系列代号	WY	高温移动电缆
结构特性	R	软芯多股
屏蔽	P	屏蔽

四、使用特性

项目	性能
额定电压Uo/U	0.6/1kV
允许温度	最高500℃，最低－60℃
绝缘性能	70℃时绝缘电阻常数ki不小于0.0367MΩ
耐腐性能	具有优异的耐油和耐腐蚀性，电缆在121℃时浸泡在20#机油中24小时，绝缘和护套的断裂伸长率
导体电阻	符合GB3956
耐压性能	经受5min的3.5kV工频电压试验
其他特点	具有良好的柔软性、耐老化性

耐各种油脂、酒精、植物及动物脂肪和化学物质

耐高温、耐低温、防水解、耐微生物、抗臭氧性能

耐高电压，高频损耗小，不吸潮，绝缘电阻大

规格及结构参数

线芯×标称截面 (mm²)	导体结构 (根数×直径)mm	电缆较大外径(mm)		参考重量(kg/km)
线芯×标称截面 (mm²)	导体结构 (根数×直径)mm	KWYR	KWYRP	KWYR	KWYRP
1×1.5	30×0.25	5.6	6.5	43	55
1×2.5	51×0.25	6.1	7.1	57	82
1×4	82×0.25	7	8.7	86	120
1×6	123×0.25	8.2	9.2	125	155
1×10	204×0.25	9.2	10.1	190	221
1×16	325×0.25	10.2	11	255	306
1×25	513×0.25	12.4	13.5	365	415
1×35	722×0.25	13.7	14.9	475	575
1×50	1026×0.25	15.4	16.7	670	830
1×70	1406×0.25	17.1	18.4	930	1043
1×95	486×0.50	19.5	20.4	1200	1348
1×120	608×0.50	21.1	22	1360	1530
1×150	760×0.50	23.6	24.5	1654	1854
1×185	945×0.50	25.7	26.8	2050	2260
1×240	1221×0.50	29	31	3097	3397
2×1.5	30×0.25	10	10.8	102	120
2×2.5	51×0.25	10.5	11.5	159	205
2×4	82×0.25	12.5	13.5	230	290
2×6	123×0.25	14	15.2	276	336
2×10	204×0.25	18	19.2	413	475
2×16	325×0.25	22	23.5	567	670
2×25	513×0.25	24.5	25.5	833	933
2×35	722×0.25	29	30.2	1088	1288
2×50	1026×0.25	33	35	1297	1590
2×70	1406×0.25	38	39	1675	1900
2×120	608×0.50	48	50	2660	3000
2×150	760×0.50	52	54	3350	3750
2×185	945×0.50	57	59	4400	4820
2×240	1221×0.50	69.9	70.3	5976	6193
3×1.5	30×0.25	9.6	11.2	108	146
3×2.5	51×0.25	11.2	12.4	156	207
3×4	82×0.25	12.3	13.2	211	269
3×6	123×0.25	15	15.9	297	355
3×10	204×0.25	18.3	21.4	465	620
3×16	325×0.25	22	23.5	694	831
3×25	513×0.25	29.2	30.2	1090	1210
3×35	722×0.25	34.3	35.2	1469	1592
3×50	1026×0.25	35.7	36.8	1941	2081
3×70	1406×0.25	38.3	39.5	2550	2751
3×95	486×0.50	49	51.2	3591	3672
3×120	608×0.50	54	55.6	4533	4635
3×150	760×0.50	62.5	63.4	5690	5750
3×185	945×0.50	68.1	69.5	7137	7216
3×240	1221×0.50	75.1	76.5	8579	8621
3×4 1×1.5	82×0.25	14.2	15.5	268	292
3×6 1×4	123×0.25	16.5	17.2	381	425
3×10 1×6	204×0.25	22	23	596	657
3×16 1×10	325×0.25	24.6	26	911	950
3×25 1×16	513×0.25	30	32	1290	1410
3×35 1×16	722×0.25	33.5	35.6	1682	1790
3×50 1×25	1026×0.25	39	42	2421	2280
3×95 1×50	486×0.50	48	51	4320	3126
3×120 1×70	608×0.50	54	55.5	5272	5207
3×150 1×70	760×0.50	58.5	60	7010	6090
3×185 1×95	945×0.50	65	67	8250	7514
3×240 1×120	1221×0.50	73	75	10057	8420
4×1.5	30×0.25	10.6	11.3	137	177
4×2.5	51×0.25	12.5	13.2	198	261
4×4	82×0.25	14.7	15.5	270	412
4×6	123×0.25	16.8	18.5	382	515
4×10	204×0.25	23.5	25	602	720
4×16	325×0.25	25.6	27	931	1010
4×25	513×0.25	31	32	1429	1490
4×35	722×0.25	36.8	37.8	1940	2020
4×50	1026×0.25	40.5	41.4	2603	2657
4×70	1406×0.25	45.5	46.3	3470	3652
4×95	486×0.50	53	54.5	4605	4786
4×120	608×0.50	59	60.3	5832	5941
4×150	760×0.50	66.5	67.8	7384	7492
4×185	945×0.50	72	73.5	8889	8970
