产品特点：
一、概述

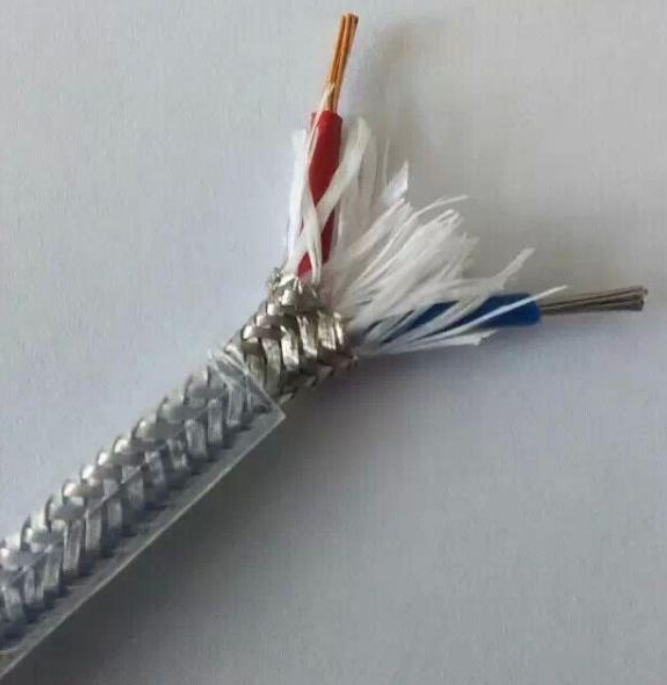

热电偶用（耐高温）补偿导线、补偿电缆，是在一定温度范围内（包括高温、常温）具有与匹配的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。本产品适用于分度号为S、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测量精度。
三、使用条件
(1) 工作温度
耐热用：Z高200℃和260℃两种；
一般用：Z高70℃和105℃两种。
(2) Z低环境温度：氟塑料绝缘和护套电缆：固定敷设-60℃，非固定敷设-20℃；
PVC绝缘和护套电缆：固定敷设-40℃，非固定敷设-15℃。
(3)Z小弯曲半径：PVC绝缘和护套电缆非铠装电缆不小于电缆外径的6倍，氟塑料绝缘和护套非铠装电缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍。
四、产品品种、规格、结构型式
(1) 产品品种及型号：见表1
表1
|
产品名称 |
型 号 |
配用热电偶 |
热电偶分度号 |
|
铜-铜镍补偿型导线（电缆） |
SC |
铂铑10-铂热电偶 铂铑13-铂热电偶 |
S |
|
铁-铜镍补偿型导线（电缆） 铜-铜镍补偿型导线（电缆） |
KCA KCB |
镍铬-镍硅热电偶 |
K |
|
镍铬-镍硅延长型导线（电缆） |
KX |
镍铬-镍硅热电偶 |
K |
|
铁-铜镍补偿型导线（电缆） 镍铬硅-镍硅延长型导线（电缆） |
NC NX |
镍铬硅-镍硅热电偶 |
N |
|
镍铬-铜镍延长型导线（电缆） |
EX |
镍铬-铜镍热电偶 |
E |
|
铁-铜镍延长型导线（电缆） |
JX |
铁-铜镍热电偶 |
J |
|
铜-铜镍延长型导线（电缆） |
TX |
铜-康铜镍电偶 |
T |
(2) 产品规格：见表2
表2
|
|
名 称 |
导体标称截面mm2 |
导体结构 mm |
||
|
补偿导线 |
补偿电缆 |
A |
B |
||
|
线芯对数 |
1 |
二线组：1～24对 三线组：1～19对 |
0.5 |
1/Φ0.80 |
7/Φ0.30 |
|
1.0 |
1/Φ1.13 |
7/Φ0.43 |
|
|
|
|
1.5 |
1/Φ1.37 |
7/Φ0.52 |
|
|
|
|
2.5 |
1/Φ1.76 |
19/Φ0.41 |
|
|
|
注：① 补偿导线规格为：2*导体标称截面，补偿电缆规格为：芯数*2*导体标称截面，推荐的线对为：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
② 根据用户的要求可提供阻燃型、耐火型、低烟低卤型、低烟无卤型补偿电缆以及耐热硅橡胶绝缘和护套补偿电缆。订货时需注明即可。
五、技术要求
(1) 补偿导线及补偿电缆合金导体和绝缘层颜色：见表3
表3
|
产品型号 |
补偿导线及电缆线芯 |
绝缘层着色 |
配用热电偶 分度号 |
||
|
正极 |
负极 |
正极 |
负极 |
||
|
SC |
铜 |
铜镍0.6 |
红 |
绿 |
S(铂铑10-铂) R(铂铑13-铂) |
|
KCA |
铁 |
铜镍22 |
红 |
蓝 |
K(镍铬-镍硅) |
|
KCB |
铜 |
铜镍40 |
红 |
蓝 |
|
|
KX |
镍铬10 |
镍硅 |
红 |
黑 |
|
|
EX |
镍铬10 |
铜镍45 |
红 |
棕 |
E(镍铬-铜镍) |
|
JX |
铁 |
铜镍45 |
红 |
紫 |
J(铁-铜镍) |
|
TX |
铜 |
铜镍45 |
红 |
白 |
T(铜-铜镍 |
|
NC |
铁 |
铜镍18 |
红 |
灰 |
N(镍铬硅-镍硅) |
|
NX |
镍铬硅 |
镍硅 |
红 |
灰 |
|
