JHQYJPA86/SC-6舰船用网络电缆

阅读次数：2771 发布时间：2022/12/13 21:20:47

当前位置：首页 >> 新闻中心 >> JHQYJPA86/SC-6舰船用网络电缆

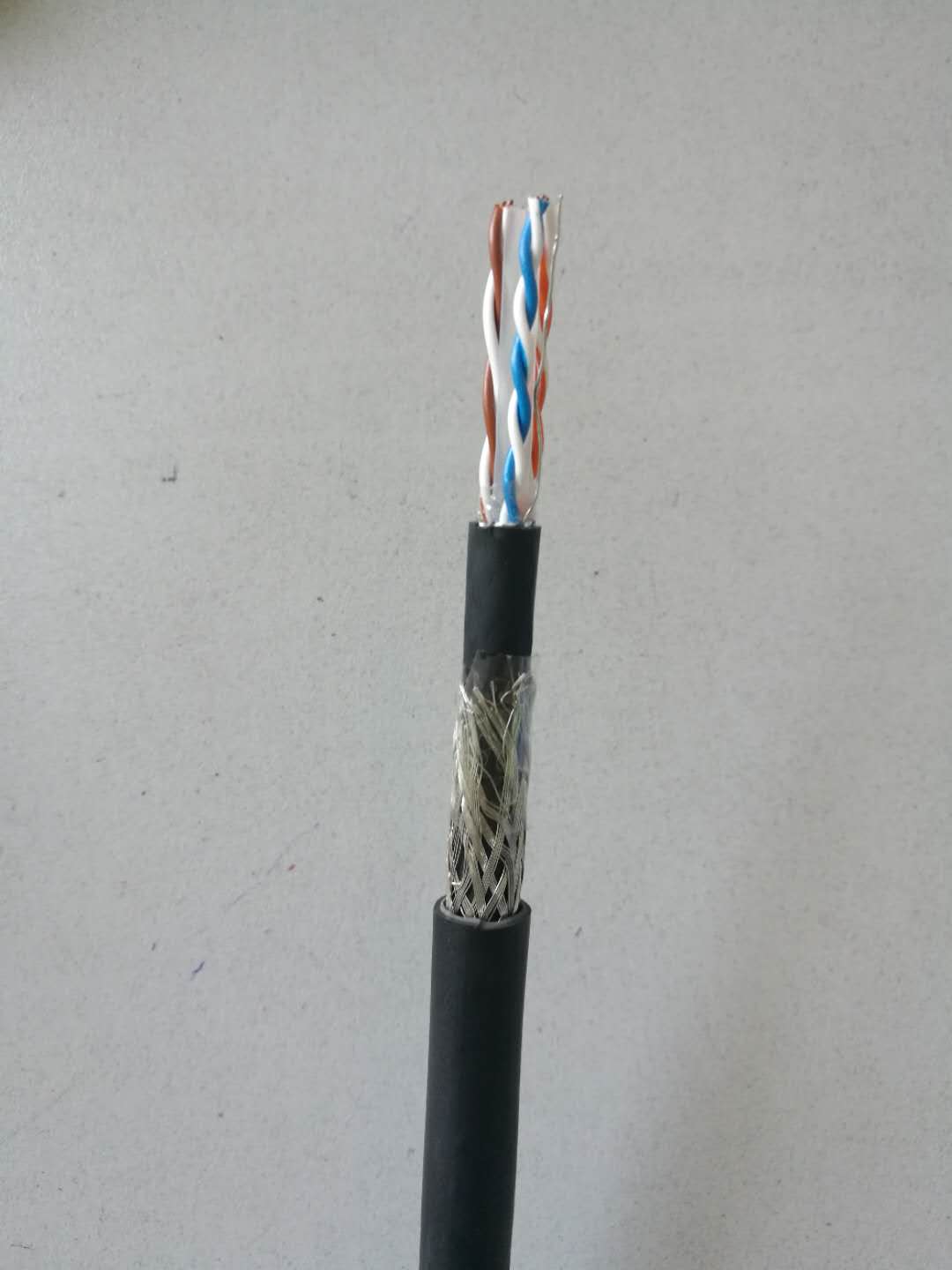

JHQYJPA86/SC-6舰船用网络电缆

产品用途：产品用于船舶及舰船电信、电子计算机、网络电缆、信息处理设备中的信号传输和控制。

执行标准：MIL-C-24643或GJB1916-94

电缆名称：舰船用网络电缆

电缆型号 JHQYJPA86/SC-6
规格 4×2×0.57
导体材料铜丝
标称直径(mm) 0.57
结构（n/mm） 1/0.57
绝缘材料聚乙烯
标称厚度(mm) 0.2
绕包屏蔽材料铝箔
重叠率 15%
内护材料聚烯烃
标称厚度(mm) 1.0
铠装材料 φ0.12mm镀锡铜丝编织
编织密度 80%
护套材料低烟无卤聚烯烃护套7
标称厚度(mm) 1.3
电缆**外径(mm) 12
电缆性能及特点额定电压（V） 300
导体最高允许工作温度℃ 90
20℃导体直流电阻≤Ω/km 9.38
20℃最小绝缘电阻MΩ.km 1000
耐电压DC kV/min 1/1

电缆允许长期工作温度为85℃。

型号	燃烧特性	芯数	标称截面(mm2)	额定电压(V)
JHR85、JHRP85	SC	1×2-37×2	0.35,0.6,1	250
2～61	0.35,0.6,1
JHYJQ85、JHYJPQ85、JHYJZPQ85	SC	1×2-48×2	0.35～1	300
2～61	0.35～2.5
JHQYJPA86/SC-C5 JHQYJPA86/SC-2-C5 JHQYJPA86/SC-6 JHQYJPA86/SC-2-6	SC	1 2	4×2×1/0.50	-
4×2×1/0.57

注：产品名称和代号

代号	绝缘	代号	铠装	代号	外套
YJ	交联聚烯烃	8	镀锡铜丝编织	5	交联聚烯烃
R	瑞侃线芯

代号	定义	代号	定义
S	成束燃烧	C	无卤、低烟、低毒

特性符号：
P-线对（线芯）屏蔽
ZP-总屏蔽
Q-轻型

执行标准：IEC60092-350，IEC60092-353或GB9331-88

型号 Models	燃烧特性 Combustion	芯数 Core number	标称截面 (mm2) Nominal sectional area	额定电压 (KV) Rated Voltage	温度 Temp.℃
CEF、CEF80、CEF82、CE8F、CEF90、CEF92、CEFR CEH、CEH80、CEH90、CEH82、CEH92、CEHR CEV、CEV80、CEV90、CEV82、CEV92、CEVR CE8F、CE8F80、CE8F90、CE8F82、CE8F92、CE8H、CE8H80 CE8H80、CE8H90、CE8H82、CE8F92、CE82、CE8290	DA SA NA	1 2 3	1-400 2-120 3-185	0.6/1	E：85 J：85 V：80
CEPF、CEPF80、CE96、CEPF90、CEPF86、CEPF96 CEPJ、CEPJ80、CE85、CEPJ90、CEPJ85、CEPJ95	SC	4-48	1-2.5
CEF(H,V)P、CEF(H,V)P80、CEF(H,V)P90 CEF(H,V)P82、CEF(H,V)P92 CJVP、CJVP80、CJVP90、CJVP82、CJVP92 CVVP、CVVP80、CVVP90、CVVP82、CVVP92	DA SA	4-48	1-2.5
CJV、CJV80、CJV90、CJV82、CJV92	DA、SA NA	1 2 3 4-48	1-130 2-120 3-185 1-2.5	-	85
CJPF、CJPF80、CJPF90、CJPF86、CJPF96、CJPJ、CJPJ80 CJPJ90、CJPJ85、CJPJ95、CYJ85、CYJ86、CYJ95、CYJ96 CYX、CYX8X、CY8X、CYX80、CYX9X	SC、NSC
CJPJP、CJPJP80、CJPJP90、CJPJP85、CJPJP95 CJPFP、CJPFP80、CJPFP90、CJPFP86、CJPFP96	SC、NSC	2-37	1-2.5	0.6/1
CXF、CXF80、CXF82、CXF90、CXF92、CXFR CXV、CXV80、CXV90、CXV82、CXV92	DA、SA	1 2 3 4-37	1-300 2-120 3-185 1-2.5	0.6/1	70
CVV、CVV80、CVV82、CVV90、CVV92	DA SA
CBV、CBVR	DA	1	0.35-0.75	0.25
1	1-95	0.6/1
CBPF、CBPJ、CBPFR、CBPJR、CBYJ、CBYJR	SC、DC	1	1-95	0.6/1	85

产品名称及代号 Product descriptions and Codes

代号Codes	定义Definition	代号Codes	定义 Definition
D	单根燃烧 Combustion for single cable	A	有烟,有酸,有毒 have smoke, acidity and toxicity
S	成束燃烧 Combustion for bunched cable	B	低烟,低酸,低毒low smoke,low acidity,low toxicity
N	耐火(单根燃烧) Fire-proof(Combustion for single cable)	C	无卤,低烟,低毒Halogen free,low smoke,low toxicity

代号 Codes	绝缘 Insulation	代号 Codes	内套 Inner sheath	代号 Codes	铠装 Armoring	代号 Codes	外套 Outer sheath	代号 Codes	特征 Characteristic
E	乙丙橡胶绝缘 EP-rubber insulated	F	氯丁橡胶护套Chlorosulconation sheath	8	镀锡铜丝编织 Tinned Cu wire woven	0	无外护套 NO-Outer sheath	P	线芯屏蔽 Line core screen
J,YJ	交联聚乙烯绝缘 XLPE Insulation	H	氯磺化聚乙烯护套 Chlorosulfonated polyethylene sheath	9	镀锌钢丝编织Galvanizes Steel wire woven	2	聚氯乙烯护套 Polyvinyl chloride sheath	R	软Soft
V	聚氯乙烯绝缘 PVC Insulation	V	聚氯乙烯护套 Polyvinyl-chloride sheath	-	-	5	交联聚烯烃护套 Cross-linked polyolefin sheath	-	-
X	天然丁苯绝缘 NR/SBR insulated	PF	热塑性聚烯烃护套 Thermosplasticity polyolefin sheath	-	-	6	热塑性聚烯烃护套 Thermosplasticity polyolefin sheath	-	-
-	-	PJ	交联聚烯烃护套 Cross-linked polyolefin sheath	-	-	-	-	-	-

型号规格、燃烧特性及额定电压

Models specifications、Combustion and Rated voltage

型号 Models	燃烧特性 Combustion	芯数 Core number	标称截面 (mm2) Nominal sectional area	额定电压(KV) Rated Voltage	温度 Temp.℃
JHVV80、JHVV90、JHJV82、JHVV92 JHVVP80、JHVVP90、JHVVP82、JHVVP92	DA SA NA	1X2-37X2	0.12-0.75	0.25	V：70 J：85 YJ：85
JHYJV80、JHYJV90、JHYJV82、JHYJV92 JHYJVP80、JHYJVP90、JHYJVP82、JHYJVP92	1X2-24X2	1
JHJV80、JHJV82、JHJV90、JHJV92 JHJVP80、JHJVP90、JHJVP82、JHJVP92
JHEP85、JHEPJPSZP、JHEPJ、JHEPJ80 JHEPJ90、JHEPJ85、JHEPJ95、JHEPJP JHEPJP80、JHEPJP90、JHEPJP85 JHEPJP95、JHEPJR、JHER85、JHEZP85 JHEPJZP、JHEPJZP80、JHEPJZP90 JHYJP85、JHYJPJPSZP、JHYJPJ JHYJPJ80、JHYJPJ90、JHYJPJ85 JHYJPJ95、JHYJPJP、JHYJPJP80 JHYJPJP90、JHYJPJP85、JHYJPJP95 JHER85、JHYJR85、JHYJZP85 JHYJPJZP、JHYJPJZP80、JHYJPJZP90	SC NSC	1X2-50X2 2-61	0.30 0.60 1.0	85

产品名称及代号Product descriptions and Codes

代号 Codes	定义 Definition	代号 Codes	定义 Definition
D	单根燃烧 Combustion for single cable	A	有烟,有酸,有毒 have smoke, acidity and toxicity
S	成束燃烧 Combustion for bunched cable	B	低烟,低酸,低毒 low smoke,low acidity,low toxicity
N	耐火(单根燃烧) Fire-proof(Combustion for single cable)	C	无卤,低烟,低毒 Halogen free,low smoke,low toxicity

代号 Codes	绝缘 Insulation	代号 Codes	内套 Inner- sheath	代号 Codes	铠装 Armoring	代号 Codes	外套 Outer sheath	代号 Codes	特征 Charact-eristic
J,YJ	交联聚乙烯绝缘 XLPE Insulation	V	聚氯乙烯护套 Polyvinyl-chloride sheath	8	镀锡铜丝编织 Tinned Cu wire woven	0	无外护套 NO-Outer sheath	P	线芯屏蔽 Line core screen
E	乙丙橡胶绝缘 EP-rubber insulated	PJ	交联聚烯烃护套 Cross-linked polyolefin sheath	9	镀锌钢丝编织 Galva-nizes Steel wire woven	2	聚氯乙烯护套 Polyvinyl chloride sheath	ZP	总屏蔽 Collect-ively shield
V	聚氯乙烯绝缘 PVC Insulation	-	-	-	-	5	交联聚烯烃护套 Cross-linked polyolefin sheath	SZP	双总屏蔽 Double Collect-ively shield
-	-	-	-	-	-	-	-	R	软Soft
