JCTUPURP聚氨酯护套双屏蔽对绞阻燃软电缆
主要用于机械和控制设备以及在工厂工程中作为传输数据和信号使用的电缆。数据信号,电源供应,各个组件是可用的。PUR的外护套可以使得电缆在阻燃，无卤，抗微生物，抗水解，高耐磨性和抗撕裂性的使用特性。
该对绞屏蔽的电缆适用于高频下，防御外部电气对其作用导致脉冲传输干扰，从而提供良好的运行条件。一般用于机器，机器加工等往返频繁移动的场合。紧密的镀锡铜丝编织，可以防御外界的电磁干扰，对绞的芯线结构可以有效的防止相邻两对线之间的信号串音，使得数据更加安全，电缆使用寿命更长。
工作电压:Uo/U 300/500V
测试电压:2000V
绝缘电阻:(+20°C):≧20MΩx km
最小弯曲半径:
固定安装:约5 x 电缆外径
移动安装:约10 x 电缆外径
使用温度:
移动安装:-5°C 至 70°C
固定安装:-30°C 至 80°C
耐辐射性:≤80×10cJ/kg
阻燃标准:IEC 60332-1

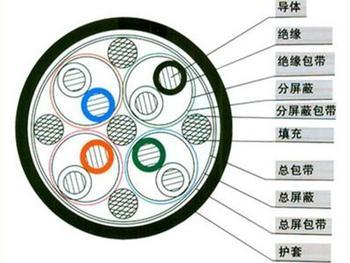

● 多股超精细裸铜丝导体
● 根据DIN VDE 0295 cl.6 /IEC 60228 cl.6/BS 6360 cl.6规定
● PUR绝缘芯线
● 芯线对绞，最优节距绞合成缆
● 镀锡铜丝屏蔽每对单独屏蔽
● 采用羊毛包覆
● 特种PUR外护套
● 镀锡铜丝编织屏蔽，覆盖率85%
● 护套颜色：银灰色（RAL 7001）
|
芯数×标称截面积 m㎡ |
电缆外径 ~mm |
铜重量 ~kg/km |
电缆重量 ~kg/km |
|---|---|---|---|
| 2x2x0,14 | 7,5 | 35,0 | 95 |
| 3x2x0,14 | 8,0 | 45,0 | 105 |
| 4x2x0,14 | 9,5 | 54,0 | 120 |
| 5x2x0,14 | 10,5 | 62,0 | 160 |
| 6x2x0,14 | 11,0 | 71,0 | 188 |
| 7x2x0,14 | 11,5 | 82,0 | 230 |
| 8x2x0,14 | 13,0 | 97,0 | 257 |
| 9x2x0,14 | 14,0 | 110,0 | 280 |
| 10x2x0,14 | 14,3 | 120,0 | 320 |
| 12x2x0,14 | 15,1 | 140,0 | 382 |
| 16x2x0,14 | 17,2 | 190,0 | 440 |
| 20x2x0,14 | 18,0 | 230,0 | 520 |
| 2x2x0,25 | 10,2 | 63,0 | 125 |
| 3x2x0,25 | 11,0 | 80,0 | 150 |
| 4x2x0,25 | 12,4 | 112,0 | 210 |
| 5x2x0,25 | 13,5 | 136,0 | 235 |
| 6x2x0,25 | 15,1 | 149,0 | 290 |
| 7x2x0,25 | 15,1 | 175,0 | 300 |
| 8x2x0,25 | 16,5 | 189,0 | 345 |
| 10x2x0,25 | 19,5 | 267,0 | 435 |
| 12x2x0,25 | 20,1 | 307,0 | 470 |
| 16x2x0,25 | 22,8 | 363,0 | 610 |
| 20x2x0,25 | 23,6 | 390,0 | 750 |
| 24x2x0,25 | 26,0 | 460,0 | 900 |
| 32x2x0,25 | 29,5 | 576,0 | 1220 |
| 48x2x0,25 | 35,0 | 845,0 | 1490 |
| 2x2x0,34 | 12,0 | 67,0 | 130 |
| 3x2x0,34 | 13,4 | 90,0 | 160 |
| 4x2x0,34 | 15,3 | 121,0 | 220 |
| 6x2x0,34 | 18,2 | 156,0 | 310 |
| 8x2x0,34 | 20,4 | 198,0 | 360 |
| 2x2x0,50 | 13,0 | 91,0 | 193 |
| 3x2x0,50 | 13,4 | 110,0 | 210 |
| 4x2x0,50 | 14,6 | 157,0 | 272 |
| 6x2x0,50 | 18,0 | 191,0 | 396 |
| 8x2x0,50 | 19,6 | 225,0 | 420 |
| 2x2x0,75 | 12,2 | 95,0 | 205 |
| 3x2x0,75 | 13,5 | 123,7 | 265 |
| 4x2x0,75 | 15,0 | 162,0 | 325 |
| 8x2x0,75 | 22,0 | 245,0 | 634 |
