耐寒电缆YVFR（屏蔽YVFRP）

阅读次数：3446 发布时间：2023/3/26 15:56:47

当前位置：首页 >> 新闻中心 >> 耐寒电缆YVFR（屏蔽YVFRP）

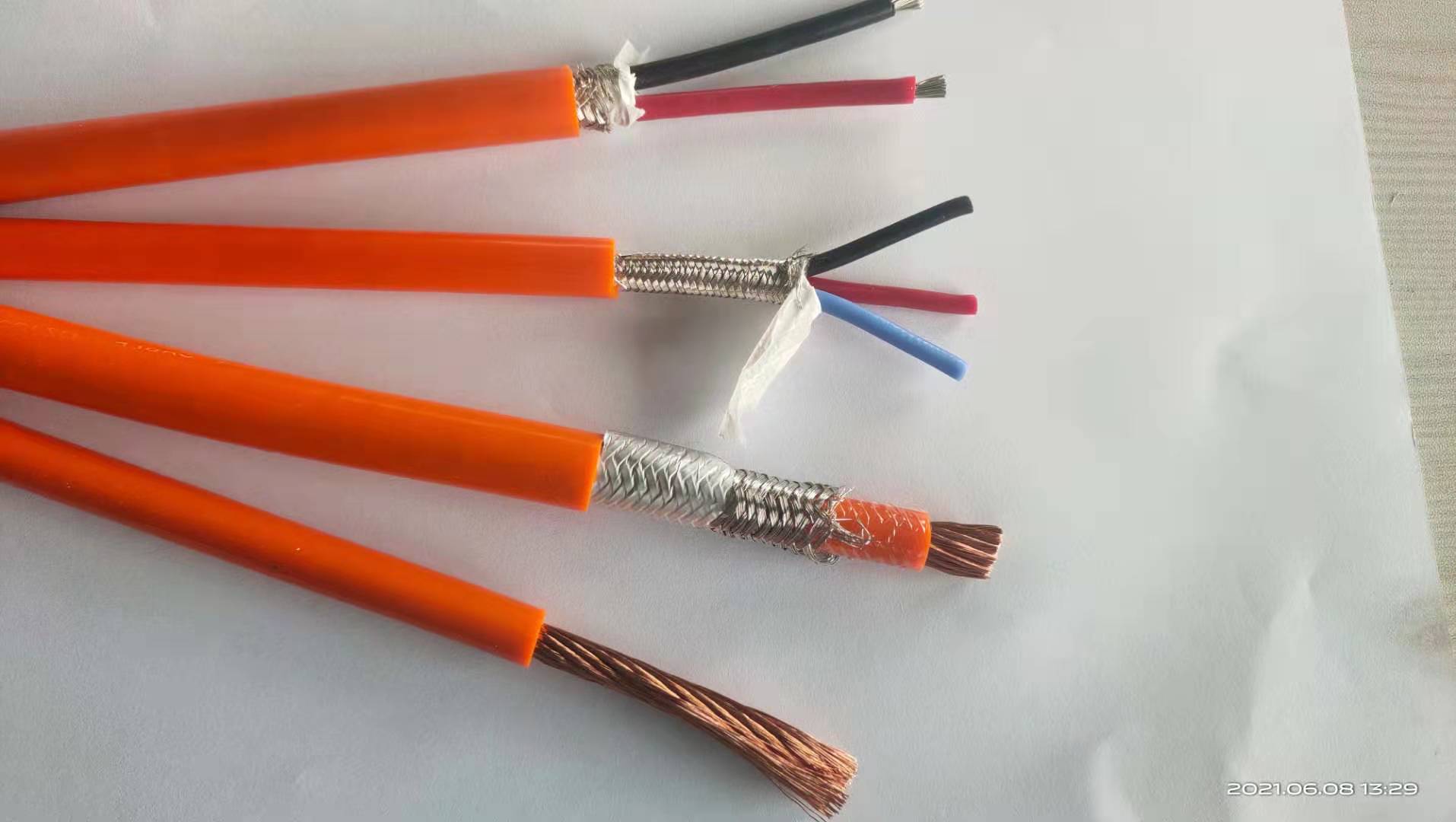

耐寒电缆YVFR（屏蔽YVFRP）

一：耐寒电缆产品特点及用途

耐寒电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆，目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。

二：耐寒电缆产品执行标准

Q/HHTZH007.1

阻燃性能试验执行GB12666-90规定

三：耐寒电缆使用特性

1．交流额定电压：U0/U 0.6/1KV

高工作温度： 105℃

低环境温度：固定敷设-40℃

2．电缆安装敷设温度应不低于-25℃。

3．电缆允许弯曲半径：电缆小为电缆外径的12倍

四：耐寒电缆基本型号及M称

表1

型号	产品M称
YVFR	丁硅J缘和护套电力软电缆
YVFRP	丁硅J缘和护套铜编织屏蔽电力软电缆
备注：阻燃电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。

五：代号M称和含义

表2

代号	代号含义
YVF	丁晴电缆系列
P	铜编织屏蔽
R	多股绞合导体

六：耐寒电缆主要技术指标

1．成品电缆导体（R类）直流电阻（符合GB3956规定）参照附录A表2。

2．20℃时J缘电阻不小于50MΩ/KM。

3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

七：耐寒电缆基本电缆规格及结构参数

*线芯标称截面（mm2）**	导体结构 *（根数直径）（B/R）** mm	电缆大外径（mm）	参考重量（kg/km）
YVFR	YVFRP	YVFR	YVFRP
*12.5**	*510.25**	4.0	-	72	-
*14**	*820.25**	6.0	-	95	-
*16**	*1230.25**	7.0	-	130	-
*110**	*2040.25**	9.5	-	190	-
*116**	*3230.25**	11.0	-	255	-
*125**	*5130.25**	12.0	-	365	-
*135**	*7220.25**	13.5	-	475	-
*150**	*10260.25**	15.0	-	670	-
*170**	*14060.25**	17.0	-	830	-
*195**	*4860.50**	19.0	-	1200	-
*1120**	*6080.50**	21.0	-	1360	-
*1150**	*7600.50**	23.0	-	1654	-
*1185**	*9450.50**	26.0	-	2050	-
*22.5**	*510.25**	10.5	11.5	159	205
*24**	*820.25**	12.5	13.5	230	290
*26**	*1230.25**	14.0	15.2	276	336
*210**	*2040.25**	18.0	19.2	413	475
*216**	*3230.25**	22.0	23.5	567	670
*225**	*5130.25**	24.5	25.5	833	933
*235**	*7220.25**	29.0	30.2	1088	1288
*250**	*10260.25**	33.0	35.0	1297	1590
*270**	*14060.25**	38.0	39.0	1675	1900
*295**	*4860.50**	41.0	43.0	2205	2500
*2120**	*6080.50**	48.0	50.0	2660	3000
*2150**	*7600.50**	52.0	54.0	3350	3750
*2185**	*9450.50**	57.0	59.0	4400	4820
*32.5**	*510.25**	12.0	13.0	210	270
*34**	*820.25**	13.0	14.0	295	365
*36**	*1230.25**	14.8	15.8	375	455
*310**	*2040.25**	19.0	20.0	559	639
*316**	*3230.25**	22.0	23.0	770	870
*325**	*5130.25**	26.0	27.0	1239	1349
*335**	*7220.25**	33.0	34.1	1520	1640
*350**	*10260.25**	36.5	38.5	1970	2100
*370**	*14060.25**	40.5	42.5	2580	2790
*395**	*4860.50**	48.5	50.5	3280	3500
*3120**	*6080.50**	53.0	55.0	4060	4380
*3150**	*7600.50**	58.0	60.0	5197	5597
*3185**	*9450.50**	63.0	65.0	6279	6700
*34+12.5*	*820.25**	14.5	15.6	300	370
*36+14*	*1230.25**	16.0	17.2	400	490
*310+16*	*2040.25**	21.0	23.0	590	690
*316+110*	*3230.25**	25.0	26.0	850	950
*325+116*	*5130.25**	30.5	32.5	1255	1410
*335+116*	*7220.25**	33.5	35.6	1585	1790
*350+125*	*10260.25**	40.2	42.2	2066	2280
*370+135*	*14060.25**	47.2	49.5	2778	3080
*395+150*	*4860.50**	50.0	52.2	2836	3126
*3120+170*	*6080.50**	53.0	55.5	4857	5207
*3150+170*	*7600.50**	57.0	59.5	5700	6090
*3185+195*	*9450.50**	66.0	69.0	7114	7514
*44**	*820.25**	14.0	15.0	325	400
*46**	*1230.25**	17.5	18.5	421	500
*410**	*2040.25**	22.0	23.0	635	720
*416**	*3230.25**	24.0	25.0	898	1010
*425**	*5130.25**	31.0	32.0	1342	1490
*435**	*7220.25**	34.0	35.0	1765	1900
