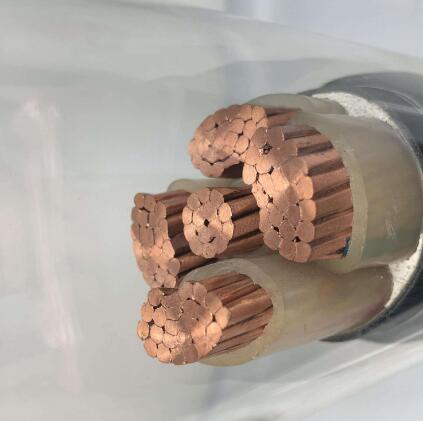

WDZB-YJV23电力电缆

WDZB-YJV23电力电缆

一.低烟无卤电缆- WDZB-YJV23电缆执行标准

低烟无卤电缆- WDZB-YJV23电缆按GB/T12706.2.3-2008和GB/T19666-2005设计制造,其中无卤性能符合GB/T17560.2-1998的规定,低烟性能符合GB/T1751.2-1998的规定

二.低烟无卤电缆- WDZB-YJV23电缆使用特征

电缆导体允许长期工作温度不大于90℃。

电线短路时(持续时间不超过5S)温度不超过250℃。

三.低烟无卤电缆- WDZB-YJV23电缆主要用途

低烟无卤电缆- WDZB-YJV23电缆主要用于高层建筑、地下铁路、舰船、海上石油平台、电信、计算机等人员密集、空间相对封闭、重要设施等的输配电线路。

四.低烟无卤电缆- WDZB-YJV23电缆技术要求

成品电缆符合一般要求外还应:无卤性能PH加权值≥4.3,电导率加权值≤10us/mm,低烟性能zui小透光率≥60%

型号

名称

铜芯

铝芯

WDZ-YJV

WDZ-YJLV

交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃电力电缆

WDZ-YJV23

WDZ-YJLV23

交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃电力电缆

WDZA-YJV

WDZA-YJLV

交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃A类电力电缆

WDZA-YJV23

WDZA-YJLV23

交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃A类电力电缆

WDZB-YJV

WDZB-YJLV

交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃B类电力电缆

WDZB-YJV23

WDZB-YJLV23

交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃B类电力电缆

WDZC-YJV

WDZC-YJLV

交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃C类电力电缆

WDZC-YJV23

WDZC-YJLV23

交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃C类电力电缆








五、型号及规格

1、电缆的型号如表1.

表1 电缆的型号及名称

型      号

名      称

铜  芯

铝  芯

WDZ-YJY

WDZ-YJLY

交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃电力电缆

WDZ-YJYR




交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃软电力电缆

WDZ-YJY23

WDZ-YJLY23

交联聚乙烯绝缘钢带铠装无卤低烟聚烯烃护套阻燃电力电缆

WDZ-YJY33

WDZ-YJLY33

交联聚乙烯绝缘细钢丝铠装无卤低烟聚烯烃护套阻燃电力电缆

WDZ-YJY43

WDZ-YJLY33

交联聚乙烯绝缘粗钢丝无卤低烟聚烯烃护套阻燃耐火电力电缆

WDZN-YJY

WDZ-YJLY43

交联聚乙烯绝缘粗钢丝无卤低烟聚烯烃护套阻燃耐火电力电缆

WDZN-YJYR

WDZN-YJYR

交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃耐火电力电缆

WDZN-YJY23




交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃耐火软电力电缆

WDZN-YJY33




联聚乙烯绝缘细钢丝铠装无卤低烟聚烯烃护套阻燃耐火电力电缆

WDZN-YJY43




交联聚乙烯绝缘粗钢丝铠装无卤低烟聚烯烃护套阻燃耐火电力电缆

注:1、阻燃型电缆可根据用户需求生产A、B、C、三类,在其型号前分别加“WDZA-”“WDZB-”“WDZ-”,其中“WDZC-”、 “WDZR-”与“WDZ-”相同。

注:2、耐火型电缆可根据用户需求生产A、B、二类,在其型号前分别加“WDZNA-” “WDNB-”,其中“WDZCN-”、“ WDZRN-”与“WDZN-”相同。

注:3、表中“YJY”与“YJE”相同,即“WDZ-YJE” 与“WDZ-YJY”相同、“WDZ-YJEY23” 与“WDZ-YJLY23”  相同,产品名称与性能均*。

注:4、软结构电缆用“R”表示,如“WDZ-YJYR”、“WDZN-YJYR”。

2、电缆的规格如表2.

表2 电缆的规格(3kV以下)

型    号

额定

电压

kV

芯     数

铜  芯

铝  芯

1

2

3

3+1

4

3+2

4+1

5

标称截面mm2

WDZ-YJY

WDZ-YJLY













0.6

/1




1.8

/3




1.5~800

2.5~630

1.5~500

1.5~500

1.5~400

1.5~400

1.5~300

1.5~300

WDZ-YJYR




1.5~500

2.5~500

1.5~500

1.5~500

1.5~400

1.5~400

1.5~300

1.5~300

WDZ-YJY23

WDZ-YJLY23




4~630

2.5~500

1.5~500

4~400

4~400

1.5~400

1.5~300

WDZ-YJY33

WDZ-YJLY33

10~800

2.5~630

4~500

1.5~500

4~400

4~400

1.5~400

1.5~300

WDZ-YJY43

WDZ-YJLY43

25~800

25~630

25~500

25~500

25~400

25~400

25~400

25~300

WDZN-YJY




1.5~800

1.5~630

1.5~500

1.5~500

1.5~400

1.5~400

1.5~400

1.5~300

WDZN-YJYR




1.5~500

1.5~500

1.5~500

1.5~500

1.5~400

1.5~400

1.5~400

1.5~300

WDZN-YJY23







2.5~630

2.5~500

1.5~500

1.5~400

1.5~400

1.5~400

1.5~300

WDZN-YJY33




10~800

4~630

4~500

2.5~500

2.5~400

1.5~400

1.5~400

4~300

WDZN-YJY43







50~800

25~630

25~800

25~500

25~400

25~400

25~400

25~300

注:单芯电缆铠装应采用非磁性材料或采用磁损耗结构。

五、技术要求

1、电缆的阻燃性能根据用户需求,应满足GB/T 19666-2005规定的A类、B类或C类的要求。

2、电缆的耐火性能更具用户需求,应满足GB/T 19666-2005规定的要求。

3、电缆的低烟性能,其透光率应不小于60%.

4、电缆的无卤性能,其PH值应不小于4.3,电导率不超过10μs/mm。

5、如用户对电缆的阻燃性能和耐火性能无特殊要求,则阻燃电缆的阻燃性能按C类进行,耐火型电缆的耐火性能按B类进行。

6、绝缘、护套机械物理性能见表3.

表3 物理性能

试 验 项 目

单   位

性  能  要 求

绝缘

护套

老化前

抗张强度   zui小

N/mm2

12.2

9

断裂伸长率       zui小

%

200

125

烘箱老化后

温度

135±3

100±2

持续时间

h

168

168

抗张强度变化率   zui大

%

±25




抗张强度         zui小

N/mm2




9

断裂伸长率变化率 zui大

%

±20




断裂伸长率       zui小

%




110

热延伸试验

空气温度

200±3




载荷时间

min

15




机械拉力

N/mm2

0.2




载荷下zui大伸长率

%

175




冷却后zui大*变形

%

15




吸水试验(重量法)

温度

85±2

85±2

持续时间

d

14

14

zui大重量变化

mg/cm2

1

25

收缩实验

温度

130




持续时间

h

1




zui大允许收缩率

%

4




烘箱中失重试验

温度




100±2

持续时间

h




168

zui大允许失重

mg/cm2




0.5


7、导体直流电阻见表4。

表4 直流电阻

标称截面mm2

1.5

2.5

4

6

10

16

25

导线直流电阻20℃(Ω/km)

12.1

7.41

4.61

3.08

1.83

1.15

0.727




12.1

7.41

4.61

3.08

1.91

1.20

标称截面mm2

35

50

70

95

120

150

185

导线直流电阻20℃(Ω/km)

0.524

0.387

0.268

0.193

0.153

0.124

0.0991

0.868

0.641

0.443

0.320

0.253

0.206

0.164

标称截面mm2

240

300

400

500

630

800

1000

导线直流电阻20℃(Ω/km)

0.0754

0.0601

0.0470

0.0366

0.0283

0.0221

0.0176

0.125

0.100

0.0778

0.0605

0.0469

0.0367

0.0291

六、特殊性能试验如表5。

表5  特殊性能试验

试验项目

试验类型

试验方法

WDZ-型

WDZN-型

阻燃性能

T

T

GB/T 18380.3-2001

耐火性能

/

T

GB/T 19216.21-2003

低烟性能

T

T

GB/T 17651.2-1998

无卤性能

T

T

GB/T 17650.2-1998

七、电缆交货长度

1、成品电缆应成盘交货,允许重量不超过80kg的短段电缆成圈包装。

2、根据双方协议,允许任何长度的电缆交货。
