WDZ-YJGFP22-3KV电缆

阅读次数：954 发布时间：2023/9/1 11:27:13

当前位置：首页 >> 新闻中心 >> WDZ-YJGFP22-3KV电缆

WDZ-YJGFP22-3KV电缆

WDZ-YJGFP22-3KV电缆

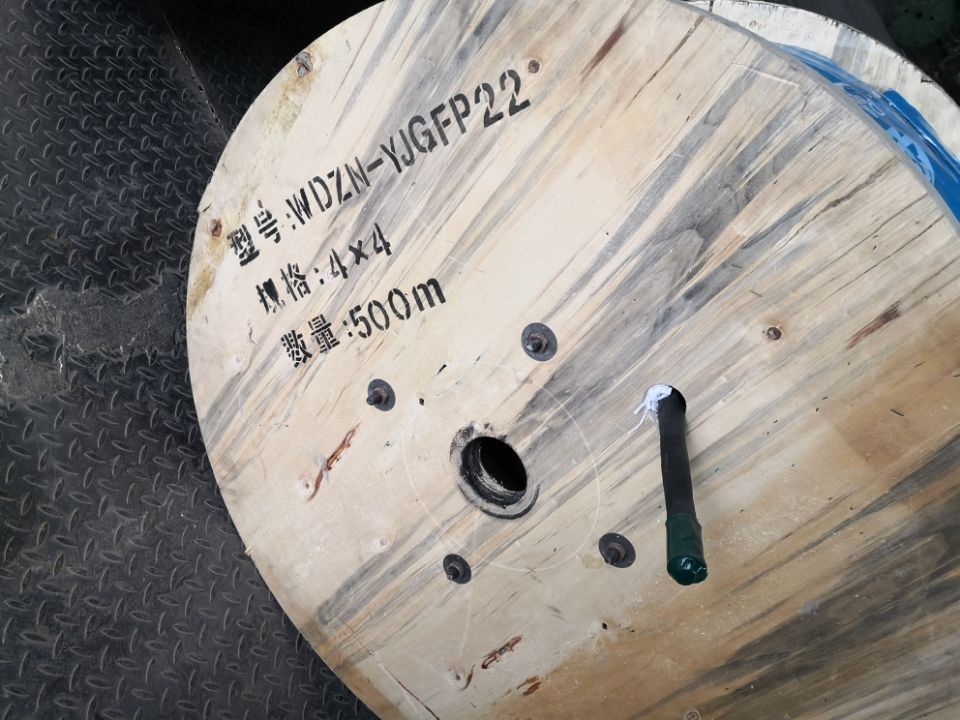

WDZ-YJGFP22-3KV 4x4 发电机转子高绝缘电缆，发电机转子引线。

防止发电机励磁系统事故, 加强励磁系统的基建安装及设备改造的管理 .

发电机转子一点接地保护装置原则上应安装于励磁系统柜。接入保护柜或机组故障录波器的转子正、负极釆用高绝缘的电缆且不能与其他信号共用电缆。励磁系统的二次控制电缆均应釆用屏蔽电缆，电缆屏蔽层应可靠接地。

一：电缆型号规格结构
优质纯铜导体，绝缘采用合成耐高压新型材料，铜丝编织屏蔽，铠装，护套使用阻燃合成高性能新型材料，电缆具有阻燃防老化，耐高压使用寿命长等特点。
二：产品特点及用途

本产品适用于交流额定电压3KV动力装置及电力线路中传输用，高绝缘电缆具有卓越的耐热机械性能，优异的电气性能和耐化学腐蚀性能等优点，因此广泛应用于电力、石化、冶金等企业。

三：产品执行标准
QB/TWB2008-06标准http://www.anhdl.com
阻燃特性试验执行GB12666-90标准
四：使用特性
额定电压3KV
导体工作温度90℃
敷设时允许弯曲半径不小于电缆外径15倍
五：主要技术指标
1．成品电缆导体(R类)直流电阻(符合GB3956规定)，
2．工频电压试验：
U0为3.6KV及以下电缆：2.5UO 2KV/5min不击穿
3．局部放电试验：

U0为1.8KV及以上和18KV及以下时1.5UO放电量不大于20pc;

型号	WDZN-YJGFP22-3kV
WDZN-YJGFP223kV	*20.5**	*51.0**	*84**	*161.5**	*372.5**
WDZN-YJGFP223kV	*20.75**	*51.5**	*86**	*162.5**	*440.5**
WDZN-YJGFP223kV	*21.0**	*52.5**	*100.5**	*190.5**	*440.75**
WDZN-YJGFP223kV	*21.5**	*54**	*100.75**	*190.75**	*441.0**
WDZN-YJGFP223kV	*22.5**	*56**	*101.0**	*191.0**	*441.5**
WDZN-YJGFP223kV	*24**	*510**	*101.5**	*191.5**	*442.5**
WDZN-YJGFP223kV	*26**	*60.5**	*102.5**	*192.5**	*480.5**
WDZN-YJGFP223kV	*210**	*60.75**	*104**	*240.5**	*480.75**
WDZN-YJGFP223kV	*30.5**	*61.0**	*106**	*240.75**	*481**
WDZN-YJGFP223kV	*30.75**	*61.5**	*120.5**	*241.0**	*481.5**
WDZN-YJGFP223kV	*31.0**	*62.5**	*120.75**	*241.5**	*482.5**
WDZN-YJGFP223kV	*31.5**	*64**	*121.0**	*242.5**	*520.5**
WDZN-YJGFP223kV	*32.5**	*66**	*121.5**	*270.5**	*520.75**
WDZN-YJGFP223kV	*34**	*610**	*122.5**	*270.75**	*521.0**
WDZN-YJGFP223kV	*36**	*70.5**	*124**	*271.0**	*521.5**
WDZN-YJGFP223kV	*310**	*70.75**	*126**	*271.5**	*522.5**
WDZN-YJGFP223kV	*40.5**	*71.0**	*140.5**	*272.5**	*610.5**
WDZN-YJGFP223kV	*40.75**	*71.5**	*140.75**	*300.5**	*610.75**
WDZN-YJGFP223kV	*41.0**	*72.5**	*141.0**	*300.75**	*611.0**
WDZN-YJGFP223kV	*41.5**	*74**	*141.5**	*301.0**	*611.5**
WDZN-YJGFP223kV	*42.5**	*76**	*142.5**	*301.5**	*620.5**
WDZN-YJGFP223kV	*44http://www.anhdl.com**	*80.5**	*144**	*302.5**	*620.75**
WDZN-YJGFP223kV	*46**	*80.75**	*146**	*370.5**	*621.0**
WDZN-YJGFP223kV	*410**	*81.0**	*160.5**	*370.75**	*621.5**
WDZN-YJGFP223kV	*50.5**	*81.5**	*160.75**	*371.0**	*630.5**
WDZN-YJGFP223kV	*50.75**	*82.5**	*161.0**	*371.5**	*630.75**

型号	名称	适用范围
YJV　YJLV	聚氯乙烯绝缘聚氯乙烯护套电力电缆	敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
YJV22YJLV22	聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆	敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。
YJV32YJLV32	聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆	敷设在室内、矿井中、水中，电缆能承受相当的拉力。
YJV42YJLV42	聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆	敷设在竖井，水下等垂直场合，能承受相当的轴向拉力。
NHA-YJVGFP22-3kV WDZ-YJGFP22-3KV	聚乙烯绝缘聚烯烃护套阻燃耐火屏蔽型电力电缆http://www.anhdl.com	敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
ZR-YJV22ZR-YJLV22	聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆	敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
ZR-YJV32ZR-YJLV32	聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆	敷设在室内、矿井中、水中，电缆能承受相当的拉力。
ZR-YJV42ZR-YJLV42	聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆	敷设在竖井，水下等垂直场合，能承受相当的轴向拉力。

参数：

额定电压kV	截面mm2	土壤热阻系数 k·m/w
额定电压kV	截面mm2	0.8	1.0	1.2	1.5	2.0
0.6/1kV 1.8/3kV	35及以下	1.06	1.00	0.95	0.88	0.87
	50-100	1.08	1.00	0.94	0.87	0.77
	185及以上	1.09	1.00	0.93	0.85	0.76
