ZR-HSGWPP22-2*5通信电缆

1、总则

1.1　本规范书提出的是较好限度的技术要求，并未对一切技术细节做出详细规定，也未充分引述有关技术标准和规范的条文。

1.2　本规范书经买卖双方确认后，作为订货合同技术附件与合同正文具有同等效力。

2、电缆使用环境条件

2.1 较好温度：＋45℃

2.2 较好温度：－25℃

2.3 海拔高度：≤1000m

2.4 地震烈度：7度

3、所遵循标准和规范

电缆引用表1标准：

表1 　　　引用标准一览表

1	GB/T18015-99	数字通信用对绞或星绞多芯对称电缆
2	GB/T3956-97	电缆的导体
3	GB8815－88	电线电缆用软聚氯乙烯塑料
4	GB12666-90	电线电缆燃烧试验方法
5	GB/T2951－97	电缆绝缘和护套材料通用试验方法
6	GB/T3048－94	电线电缆电性能试验方法
7	GB6995－86	电线电缆识别标志方法
8	GB4005-83	电线电缆交货盘
9	IEC60708-1	射频电缆－较好部分：总技术要求和测量方法
10	IEC60708-1	聚烯烃绝缘档潮层聚烯烃护套低频电缆－第1部分： 一般设计细节和要求（第三次修订1998）
11	ISO/IEC11801:1995	信息技术――用户楼滪楼宇通用布线
12	IEC60189-1:1986	聚氯乙烯绝缘聚氯乙烯护套低频电缆和电线第1部 分：一般试验和测量方法
13	IEC60028	国际铜电阻标准

4、技术条件

4.1 一般要求

4.1.1 电缆在各种情况下敷设，尤其在托架及导管中弯曲时，能经受住产品标准规定的弯曲半径，能满足施工时对电缆的拉力及侧压力。

4.1.2 电缆适用于强电、弱电和介于强电和弱电区域的数字通信系统、局域网和综合业务数字网。具有屏蔽和抗强电磁干扰功能。电气性能稳定。

4.2 电缆结构

4.2.1 导体

导体由质地均匀，无缺陷的退火铜线构成。铜的性能符合IEC28.

导体为实心，具有圆形截面，标称直径为0.5mm，允许有接头，接头处的抗拉强度不低于无接头实心导体的85％。

4.2.2 绝缘

绝缘为聚烯烃，其厚度应使成品电缆符合规定的要求，且绝缘标称厚度适用导体的连接方法。

绝缘色谱符合合同规定要求，颜色易于辨认并符合GB6995.2中规定的标准颜色。

4.2.3 电缆元件

电缆元件为4对绞线组，经适当扭绞，再加以屏蔽、护套而构成。

4.2.3.1 元件屏蔽

元件屏蔽为绕包一层铝塑复合带，其搭盖率不小于20％。

元件缆芯为非吸湿性包带保护层。

4.2.3.2 元件护套

元件护套为热塑性材料，颜色由用户与生产厂家联系决定。

4.2.4 电缆成缆

电缆元件应绞合成缆，缆芯可以具有非吸湿性包带保护层。

4.2.5 屏蔽

电缆由铜带屏蔽和一根于铜带接触的引流线组合而成，铜带绕包搭盖率不小于20％。

4.2.6 内护套

采用聚乙烯材料，颜色由用户与生产厂家联系决定。

4.2.7 钢带铠装

钢带铠装采用双层镀锌钢带间隙绕包而成，其性能符合GB2952.3的相关规定。

4.2.8 护套

护套采用挤包A级阻燃聚氯乙烯或聚乙烯而成，颜色由用户与生产厂家联系决定。

4.2.9 电缆标志

每根电缆上应标有生产厂厂名、电缆型号和连续长度等。

5、技术规范

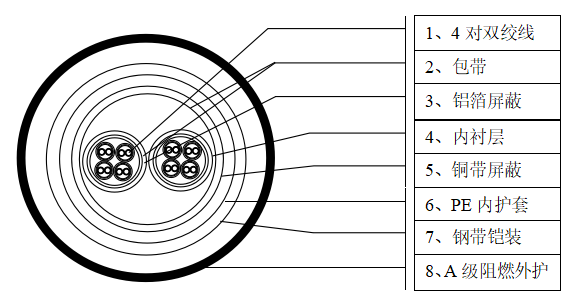

5.1 电缆结构图

5.2 电缆性能

l导体电阻值符合IEC344的要求

l电阻不平衡性不大于3%

l介电强度：在导体与导体及导体与屏蔽间，直流1kV/1min不击穿

l绝缘电阻最小值大于150MΩ•km

l电容不平衡：10MHz频率下，100MΩ/m

l较好传输频率：100MHz

l任意线对衰减：1 MHz时较好3.1dB/100m，100 MHz时较好33.0 dB/100m。

l近端串音：1MHz时最小62dB, 100MHz时最小32dB

l特性阻抗：100Ω

---
