JFTP野外用特种传输电缆

阅读次数：541 发布时间：2024/1/3 9:18:38

当前位置：首页 >> 新闻中心 >> JFTP野外用特种传输电缆

JFTP野外用特种传输电缆

■1用途

本产品采用经改良的特种材料作绝缘及护套，具有耐高低温（-65℃～+130℃）、耐磨、耐热老化、耐酸碱、高阻燃和使用寿命长等性能，并且具有信号传输可靠、抗干扰能力强、电性能稳定、结构紧实、柔软，安装极为方便的特点。适用于计算机、弱电仪器、自动化、野外雷达、战车等指挥控制系统的设备信号传输。

■2 产品标准

Q／320831YHB010-2009

■3使用条件

a)工作温度：-65℃～+130℃

b)额定工作电压：交流250V

c)电缆小弯曲半径：成品外径的4倍；

■4 型号及规格

型号	规格	屏蔽形式
标称截面 mm2	对数
JFT	0.06，0.08，0.12，0.20，0.30，0.35，0.40，0.50，0.75，1.0，1.5	1~60	无屏蔽
JFTP	0.06，0.08，0.12，0.20，0.30，0.35，0.40，0.50，0.75，1.0，1.5	1~60	总屏蔽
DJFTP	0.06，0.08，0.12，0.20，0.30，0.35，0.40，0.50	1~48	对屏、总屏

注：推荐使用对数系列：1，2，3，4，5，6，7，8，9，10，12，14，16，18，19，20，21，24，27，30，32，35，37，40，44，48，52，56，60

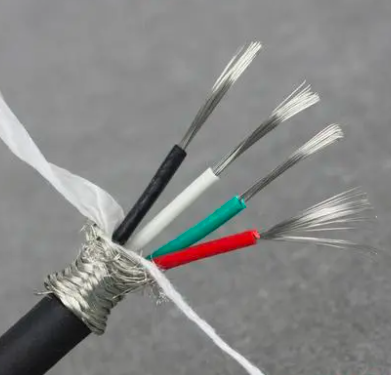

■5 产品结构图

JFTP野外用特种传输电缆

■6 导体结构及直流电阻

标称截面 mm2	0.06	0.08	0.12	0.20	0.30	0.35	0.40
导体结构n/mm	7/0.10	7/0.12	7/0.15	12/0.15	16/0.15	20/0.15	23/0.15
20℃时大直流Ω/Km	371	254	163	95.0	71.2	57.8	49.6

标称截面 mm2	0.50	0.75	1.0	1.5
导体结构n/mm	28/0.15	42/0.15	32/0.20	48/0.20
20℃时大直流Ω/Km	40.1	26.7	20.0	13.7

■7 其它性能指标

a. 试验电压：经受工频电压试验1000V/1min不击穿；

b. 绝缘电阻：20℃时不小于1000MΩ.Km；

C. 阻燃性能：符合GB/T18380.12-2008的要求。

8 成品电缆大外径见表1

表1 JFT、JFTP、DJFTP型大外径

规格	JFT型	JFTP型	DJFTP型	规格	JFT型	JFTP型	DJFTP型
1×2×0.06	2.8	3.1	-	2×2×0.06	3.8	4.2	5.0
1×2×0.08	2.9	3.2	-	2×2×0.08	3.9	4.3	5.2
1×2×0.12	3.0	3.4	-	2×2×0.12	4.3	4.7	5.6
1×2×0.20	3.4	3.7	-	2×2×0.20	4.8	5.3	6.3
1×2×0.30	3.6	3.9	-	2×2×0.30	5.3	5.7	6.7
1×2×0.35	4.0	4.4	-	2×2×0.35	6.2	6.5	8.1
1×2×0.40	4.2	4.5	-	2×2×0.40	6.4	6.7	8.3
1×2×0.50	4.3	4.7	-	2×2×0.50	6.7	7.4	8.7
1×2×0.75	4.7	5.1	-	2×2×0.75	7.9	8.3	-
1×2×1.0	5.5	5.9	-	2×2×1.0	8.9	9.8	-
1×2×1.5	6.1	6.9	-	2×2×1.5	10.4	10.8	-
3×2×0.06	3.9	4.3	5.4	4×2×0.06	4.2	4.7	5.8
3×2×0.08	4.1	4.5	5.6	4×2×0.08	4.5	4.9	6.0
3×2×0.12	4.5	4.9	6.0	4×2×0.12	4.9	5.4	6.5
3×2×0.20	5.1	5.6	6.5	4×2×0.20	5.7	6.1	7.7
3×2×0.30	5.6	6.0	7.3	4×2×0.30	6.1	6.6	8.2
3×2×0.35	6.4	7.2	8.3	4×2×0.35	7.5	8.0	9.1
3×2×0.40	6.7	7.5	8.5	4×2×0.40	7.7	8.2	9.9
3×2×0.50	7.4	7.9	8.9	4×2×0.50	8.1	8.6	10.3
3×2×0.75	8.2	8.7	-	4×2×0.75	9.1	9.7	-
3×2×0.1.0	9.8	10.3	-	4×2×0.1.0	10.7	11.4	-
3×2×1.5	10.9	11.6	-	4×2×1.5	12.7	13.3	-
5×2×0.06	4.6	5.0	6.2	6×2×0.06	4.8	5.2	6.5
5×2×0.08	4.8	5.4	6.4	6×2×0.08	5.2	5.6	7.2
5×2×0.12	5.4	5.9	7.8	6×2×0.12	5.8	6.1	7.8
5×2×0.20	6.1	6.6	8.2	6×2×0.20	6.6	7.2	8.8
5×2×0.30	6.7	7.4	8.9	6×2×0.30	7.3	7.8	9.8
5×2×0.35	8.1	8.6	10.4	6×2×0.35	8.6	8.9	10.9
5×2×0.40	8.4	8.9	10.7	6×2×0.40	8.9	9.7	11.5
5×2×0.50	9.0	9.8	11.1	6×2×0.50	9.8	10.2	12.4
