AFP，AFP-1，AFPF46，AFRP-250聚四氟乙烯高温电线电缆

阅读次数：89 发布时间：2024/9/24 18:38:03

当前位置：首页 >> 新闻中心 >> AFP，AFP-1，AFPF46，AFRP-250聚四氟乙烯高温电线电缆

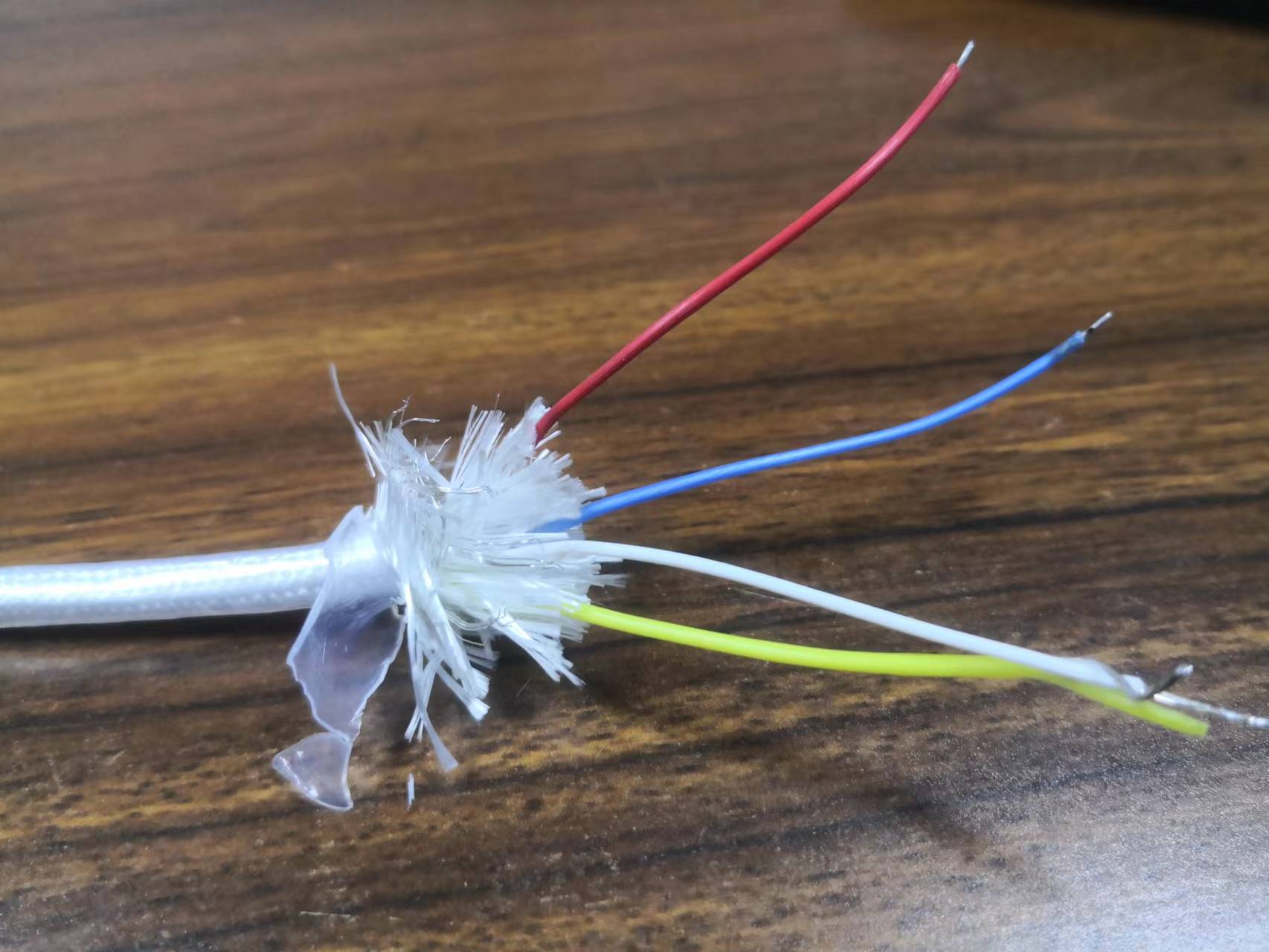

AFP，AFP-1，AFPF46，AFRP-250聚四氟乙烯高温电线电缆

产品详情

一、产品标准：

GJB 773B-2015

二、产品型号

型号	名称

AFP (AFRP-200)	铜线芯聚四氟乙烯薄膜绕包绝缘铜线屏蔽安装线
AFP1 (AFRP1-200)	铜线芯聚四氟乙烯薄膜绕包绝缘镀锡铜线屏蔽安装线
AFP-1 (AFRP-250)	镀银铜线芯聚四氟乙烯薄膜绕包绝缘镀银铜线屏蔽安装线
AFP-1Q (AFSP)	轻型镀银铜线芯聚四氟乙烯薄膜绕包绝缘镀银铜线屏蔽安装线
AFPF46 (AFSF)	镀银铜线芯聚四氟乙烯薄膜绕包绝缘镀银铜线屏蔽聚全氟乙丙烯护套安装线

三、使用特性

工作温度：AFP-1型为-60～+250℃，其余为-60～+200℃

最小弯曲半径：5D；

相对湿度：温度为+40℃时不超过98%。

产品参数

四、主要技术指标

AFP、AFP-1、AFPF46型结构与截面对照表

型号	线芯结构n/mm	截面积mm2
AFP(AFRP-200)AFP1(AFRP1-200)AFP-1(AFRP-250)AFPF46(AFSF)	7/0.08	0.035
10/0.08	0.05
14/0.08	0.07
21/0.08	0.10
24/0.08	0.12
30/0.08	0.15
42/0.08	0.20
62/0.08	0.30
75/0.08	0.35
85/0.08	0.40
105/0.08	0.50
AFP-1Q(AFSP)	7/0.05	0.013
7/0.08	0.035
10/0.08	0.05
AFPF46(AFSF)	52/0.08	0.25
95/0.08	0.45

AFP-1Q、AFPF46型结构数据及主要性能表

型号	芯数×截面mm2	电线外径≤㎜	20℃直流电阻≤Ω/km	20℃时绝缘电阻 ≥MΩ·m
AFP-1Q(AFSP)	2×0.013	1.20	1450	100
3×0.013	1.50
2×0.035	1.50	610
3×0.035	1.80
2×0.05	1.70	370
3×0.05	2.00
AFPF46(AFSF)	1×0.45	2.20	50	1×105
2×0.45	3.60
3×0.45	3.70
4×0.45	4.10
1×0.50	2.30
2×0.50	3.60	42	1×105
3×0.50	3.80
4×0.50	4.20

AFP、AFP1、AFP-1型结构数据及主要性能表

型号	芯数×截面mm2	电线外径≤㎜	20℃时直流电阻≤Ω/km	20℃时绝缘电阻 ≥MΩ·m
AFP(AFRP-200)AFP1(AFRP1-200)AFP-1(AFRP-250)	1×0.035	1.10	600	1×105
2×0.035	1.80
3×0.035	1.90
4×0.035	2.00
5×0.035	2.40
6×0.035	2.40
7×0.035	2.40
1×0.05	1.20	370	1×105
2×0.05	2.00
3×0.05	2.10
4×0.05	2.30
5×0.05	2.80
6×0.05	2.80
7×0.05	2.80
1×0.07	1.30	260	1×105
2×0.07	2.20
3×0.07	2.30
4×0.07	2.50
5×0.07	3.00
6×0.07	3.00
7×0.07	3.00
1×0.10	1.40	180	1×105
2×0.10	2.30
3×0.10	2.40
4×0.10	2.70
5×0.10	3.20
6×0.10	3.20
7×0.10	3.20
1×0.12	1.45	165	1×105
2×0.12	2.40
3×0.12	2.50
4×0.12	2.80
5×0.12	3.30
6×0.12	3.30
7×0.12	3.30
1×0.14(0.15)	1.50	125	1×105
2×0.14(0.15)	2.50
3×0.14(0.15)	2.70
4×0.14(0.15)	2.90
5×0.14(0.15)	3.50
6×0.14(0.15)	3.50
7×0.14(0.15)	3.50
AFP(AFRP-200)AFP1(AFRP1-200)AFP-1(AFRP-250)	1×0.20	1.60	100	1×105
2×0.20	2.70
3×0.20	2.90
4×0.20	3.20
5×0.20	3.80
6×0.20	3.80
7×0.20	3.80
1×0.30	1.80	70	1×105
2×0.30	3.00
3×0.30	3.20
4×0.30	3.50
5×0.30	4.20
6×0.30	4.20
7×0.30	4.20
1×0.35	1.90	60	1×105
2×0.35	3.20
3×0.35	3.30
4×0.35	3.70
5×0.35	4.40
6×0.35	4.40
7×0.35	4.40
1×0.40	2.00	55	1×105
2×0.40	3.30
3×0.40	3.50
4×0.40	3.80
5×0.40	4.50
6×0.40	4.50
7×0.40	4.50
1×0.50	2.00	42	1×105
2×0.50	3.50
3×0.50	3.70
4×0.50	4.00
5×0.50	4.80
6×0.50	4.80
7×0.50	4.80

AFPF46型结构数据及主要性能表

型号	芯数×截面mm2	电线外径≤㎜	20℃直流电阻≤Ω/km	20℃时绝缘电阻 ≥MΩ·m
AFPF46(AFSF)	1×0.035	1.20	610	1×105
2×0.035	2.10
3×0.035	2.20
4×0.035	2.30
1×0.05	1.50	370	1×105
2×0.05	2.30
3×0.05	2.40
4×0.05	2.60
1×0.07	1.60	260	1×105
2×0.07	2.40
3×0.07	2.50
4×0.07	2.70
1×0.10	1.70	180	1×105
2×0.10	2.60
3×0.10	2.70
4×0.10	2.90
1×0.12	1.80	165	1×105
2×0.12	2.70
3×0.12	2.80
4×0.12	3.00
1×0.14(0.15)	1.80	125	1×105
2×0.14(0.15)	2.80
3×0.14(0.15)	2.90
4×0.14(0.15)	3.10
1×0.20	1.90	100	1×105
2×0.20	2.90
3×0.20	3.10
4×0.20	3.30
1×0.25	2.00	90	1×105
2×0.25	3.10
3×0.25	3.20
4×0.25	3.50
1×0.30	2.00	70	1×105
2×0.30	3.20
3×0.30	3.40
4×0.30	3.60
1×0.35	2.10	60	1×105
2×0.35	3.40
3×0.35	3.50
4×0.35	3.80
1×0.40	2.20	55	1×105
2×0.40	3.50
3×0.40	3.60
4×0.40	3.90
