耐寒扁电缆
耐寒扁电缆简单介绍
丁腈耐寒扁电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、船舶、港口等行业。导电线芯采用软结构，确保电缆柔软性能好。
丁腈扁电缆的详细介绍
一、概述：
丁腈扁电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、船舶、港口等行业。导电线芯采用软结构，确保电缆柔软性能好。
绝缘和保护层材料采用丁聚物，提高电缆柔软特性和防腐、耐寒特性。
绝缘线芯分色，为敷设安装提供方便。
可按顾客需要，在缆芯两侧增加钢丝绳或其他承力元件(YVFB-G型)。
二、特点：
特别柔软，尤耐弯折，往返移动，平稳不扭。
室内户外，适应温度，酸碱油盐，均能防护。
选材严格，工艺先进，性能可靠，寿命长久。
三、规格型号：
| 型号 | 名称 | 额定电压 | 主要用途 | 拉力大小于N |
| YFFB | 丁腈聚氯乙烯绝缘及护套扁平软电缆 | 450/750V | 主要用于起重、输送机、中小型挖掘机、装卸机 | 2000/100m |
| YFFB-F | 丁腈聚氯乙烯绝缘及护套复合扁平软电缆 | 450/750V | 主要用于大中型野外作业的移动机械，如起重机，挖掘机，堆取材料机等 | |
| YEFPB | 乙丙橡胶绝缘丁腈聚氯乙烯绝缘及护套屏蔽型扁平软电缆 | 3.6/6KV | ||
| YFFB-L | 丁腈聚氯乙烯绝缘及护套承拉(钢丝加强型移动)扁平软电缆 | 300/500V | 主要用于低层建筑物的电梯和其它移动机械的控制电缆 | |
| YFFB-JL | 丁腈聚氯乙烯绝缘及护套绞合承拉(钢丝加强型移动)扁平软电缆 | 300/500V | 主要用于高层建筑物电梯的控制电缆 | |
| YFFB-FJL | 丁腈聚氯乙烯绝缘及护套绞合承拉、控制、通信复合(钢丝加强型移动)扁平软电缆 | 300/500V | 主要用于电梯的控制电缆 |
| 代号 |
代号含义 |
| Y | 移动 |
| VF (扁平类用“FF”) | 丁腈电缆系列 |
| L | 承拉(加钢丝) |
| B | 扁电缆、扁平电缆 |
| F | 复合型 |
| P | 铜编织屏蔽 |
| R | 多股绞合导体 |
丁腈聚氯乙烯绝缘及护套扁平形软电缆
YVFB (普通型)
YVFB-G (加强型)
YVFBP (屏蔽型)
YVFB-TH (三防型)
|
型 号
|
名 称
|
|
YVFB
|
丁腈绝缘和护套移动扁平软电缆
|
|
YVFBP
|
丁腈绝缘和护套铜编织屏蔽移动扁平软电缆
|
|
YVFB-G
|
丁腈绝缘和护套钢丝加强型移动扁平软电缆
|
|
型 号
|
额定电压（V）
|
芯数
|
标称截面mm2
|
|
YVFB
|
450/750 V
|
2-28
|
0.75-6
|
|
YVFBP
|
450/750 V
|
2-10
|
2.5-150
|
|
YVFB-G
|
450/750 V
|
2-28
|
0.75-150
|
电缆额定工作电压交流450/750V及以下。
电缆使用环境温度为-40℃～70℃。
电缆最小弯曲半径为电缆小边长度的10倍。
各截面导电线芯20℃直流电阻最大值(Romax)如下：(符合GB/T3956-1997)
|
截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
|
Romax |
26.0 |
19.5 |
13.3 |
7.98 |
4.95 |
3.30 |
1.91 |
1.21 |
0.780 |
0.551 |
0.386 |
0.272 |
0.206 |
0.161 |
0.129 |
0.106 |
0.0801 |
各截面绝缘线芯70℃绝缘电阻最小值(Rimin)如下：(符合GB5023-1997)
|
截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70～95 |
120～185 |
240 |
|
Romax(MΩ.m) |
11 |
10 |
10 |
9 |
7 |
6 |
5.6 |
4.6 |
4.4 |
3.8 |
3.7 |
3.2 |
2.9 |
2.8 |
成品电缆芯之间经受交流50Hz、2.5Kv试验电压作用5min不击穿。
绝缘及护套最小抗拉强度10N/mm2，最小断裂伸长率150%，-40℃低温卷绕无裂痕，-40℃低温拉伸最小伸长率20%。
不同环境不同温度载流量校正系数(Ki)
|
℃ |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
|
Ki |
1.41 |
1.35 |
1.29 |
1.22 |
1.15 |
1.08 |
1.00 |
|
℃ |
45 |
50 |
55 |
60 |
65 |
70 |
|
|
Ki |
0.91 |
0.82 |
0.71 |
0.58 |
0.41 |
0.18 |
|

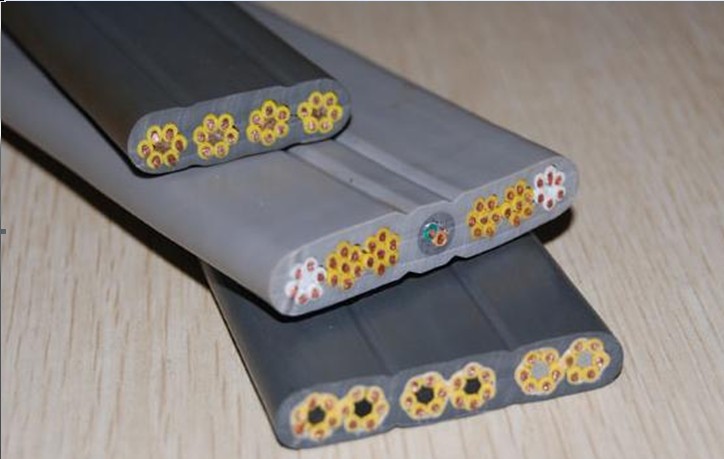

五、产品结构图：
