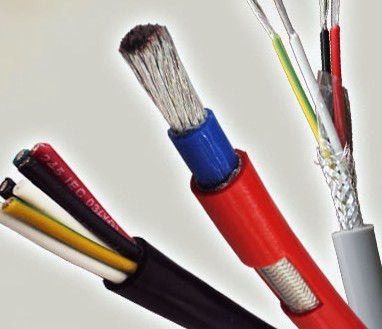

阻燃耐火电缆

	产品名称：阻燃耐火电缆
	产品型号：
	产品价格：电议特价：电议
	发布时间：2013-4-17 20:59:06
	关注度：4464

　　本产品适用于凡是在火灾时，仍需保持正常运行的线路如工业及民用建筑的消防系统，应急照明系统，救生系统，报警及重要的监控回路等。常用于：

　　1、 消防泵，喷淋泵，消防电梯的供电线路及控制电线。

　　2、 防火卷帘门，电动防火门，排烟系统风机，排烟阀，防火阀的供电控制线路。

　　3、 消防报警系统的手动报警线路，消防广播及电话线路。

　　4、 高层建筑及机场，地铁等重要设施中的安保闭路电视线路。

　　5、 集中供电的应急照明线路，控制及保护电源线路。

　　6、 大中型变配电所重要的继电保护线路及操作电源线路。

　　7、 计算机监控线路。

　　一、产品执行标准：企业标准

　　二、耐火型电线电缆的说明

　　耐火型电线电缆是指在规定试验条件下，在火焰中燃烧一定时间内能保持正常运行的电缆。

　　(!)、按GB/T19216-2003《在火焰条件下电缆或光缆的线路完整性试验》的标准要求，耐火电线电缆的必须在750℃下燃烧90min，2A熔丝不熔断。

　　(2)、耐火型电线电缆采用耐高温的有机隔火带作耐火层。按照GB/T19666-2005，

　　耐火电线电缆可以分为阻燃耐火电线电缆和非阻燃耐火电线电缆。阻燃耐火电线电缆主要是在绝缘或护套中加入阻燃剂，就可以同时满足阻燃特性。非阻燃耐火电线电缆就是在绝缘或护套中不添加阻燃剂，它不具备阻燃特性。

　　(3)、根据GB/T18380.3-2002规定的试验条件，阻燃电线电缆分为A、B、C、D四个等级。见下表：

　　阻燃等级 供火温度 供火时间 成束敷设电缆的非金属材料体积 碳化高度 自息时间 适用产品

　　A ≥815℃ 40min ≥7升/米 ≤2.5米 ≤1h 耐火阻燃电缆

　　B ≥815℃ 40min ≥3.5升/米 ≤2.5米 ≤1h 耐火阻燃电缆

　　C ≥815℃ 20min ≥1.5升/米 ≤2.5米 ≤1h 耐火阻燃电缆

　　D ≥815℃ 20min ≥0.5升/米 ≤2.5米 ≤1h 耐火阻燃电缆

　　三、产品结构：

　　四、阻燃耐火型电缆产品表示方法

　　(1) 阻燃耐火电线电缆的型号表示方法：阻燃耐火电线电缆的型号是在普通电缆的型号前加○-△-□，○-是指阻燃代号用Z表示，△-是阻燃级别代号，阻燃级别分为A,B,C,D四个级别，□-是耐火电线电缆的代号，用N表示。

　　阻燃耐火A类耐火：ZAN 阻燃B类耐火：ZBN 阻燃C类耐火：ZCN

　　(2) 产品用型号、额定电压、芯数、标称截面和标准号表示。

　　五、电缆的型号及名称：

　　型号名称 阻燃级别 芯数截面m㎡ 额定电压V

　　ZN-BV 铜芯聚氯乙烯绝缘阻燃耐火电线 A、B、C、D 1 1.5-400 450/750

　　ZN-BVV 铜芯聚氯乙烯绝缘护套圆形阻燃耐火电缆 A、B、C、D 1-5 1.5-35 300/500

　　ZN-BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套扁形阻燃耐火电缆 A、B、C、D 2，3 0.75-10 300/500

　　ZN-BVR 铜芯聚氯乙烯绝缘阻燃耐火软电缆 A、B、C、D 1 2.5-70 450/750

　　ZN-RVS 铜芯聚氯乙烯绝缘绞型连接用阻燃耐火软电缆 A、B、C、D 1 0.75-2.5 300/300

　　ZN-RV 铜芯软导体无护套阻燃耐火电缆 A、B、C、D 1 1.5-240 450/750

　　ZN-KVV 聚氯乙烯绝缘聚氯乙烯护套阻燃耐火控制电缆 A、B、C、D 2-61 1-10 450/750

　　ZN-KVV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火控制电缆 A、B、C、D 2-61 1-10 450/750

　　ZN-KVVP2 聚氯乙烯绝缘钢带屏蔽聚氯乙烯护套阻燃耐火控制电缆 A、B、C、D 2-61 1-10 450/750

　　ZN-KVVP2-22 聚氯乙烯绝缘钢带屏蔽钢带铠装聚氯乙烯护套阻燃耐火控制电缆 A、B、C、D 2-61 1-10 450/750

　　ZN-KVJV 交联聚乙烯绝缘聚氯乙烯护套阻燃耐火控制电缆 A、B、C、D 2-61 1-10 450/750

　　ZN-KVJV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火控制电缆 A、B、C、D 2-61 1-10 450/750

　　ZN-KVJVP2 交联聚乙烯绝缘铜带屏蔽聚氯乙烯护套阻燃耐火控制电缆 A、B、C、D 2-61 1-10 450/750

　　ZN-KYJVP2-22 交联聚乙烯绝缘铜带屏蔽铠装聚氯乙烯护套阻燃耐火控制电缆 A、B、C、D 2-61 1-10 450/750

　　ZN-VV 聚氯乙烯绝缘聚氯乙烯护套阻燃耐火电力电缆 A、B、C、D 1-5 1.5-800 600/1000

　　ZN-VV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火电力电缆 A、B、C、D 1-5 1.5-400 600/1000

　　ZN-YJV 交联聚乙烯绝缘聚乙烯护套阻燃耐火电力电缆 A、B、C、D 1-5 1.5-800 600/1000

　　ZN-YJV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火电力电缆 A、B、C、D 1-5 1.5-400 600/1000

　　六、使用特性

　　1、 阻燃耐火电力电缆的额定电压U0/U为450/750，阻燃耐火电线电缆的额定电压U0/U为450/750及以下。

　　2、 PVC绝缘电缆长期允许工作温度不超过70℃，XLPE绝缘电缆长期允许工作温度不超过90℃。

　　3、 安装时环境温度不宜低于0℃

　　4、 电缆安装时的最小弯曲半径。

　　A、 阻燃耐火电线外经(D)小于25mm，电缆的允许弯曲半径应不小于4D，外经(D)为25mm及以上电缆的允许弯曲半径应不小于6D。

　　B、 阻燃耐火控制电缆：无铠装层的电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。

　　C、 阻燃耐火电力电缆的最小弯曲半径。见表：(D—电缆的外径)

　　项目 单芯电缆 多芯电缆

　　无铠装 有铠装 无铠装 有铠装

　　安装时最小弯曲半径 20D 15D 15D 12D

　　5、 多芯电缆中性线导体标称截面表

　　主绝缘线芯导体标称截面m㎡ 中性线导体标称截面m㎡

　　3+1，3+2，4+1芯等4，5芯

　　4 2.5 4

　　6 4 6

　　10 6 10

　　16 10 16

　　25 16 25

　　35 16 35

　　50 25 50

　　70 35 70

　　95 50 95

　　120 70 120

　　150 70 150

　　185 95 185

　　240 120 240

　　300 150 300

　　400 185 400

　　6、 单芯电缆导电线芯为圆形，16m㎡及以上者可以紧压。多芯电缆线芯截面为35m㎡及以下者，线芯应为圆形，线芯截面在50m㎡及以上者为扇形，瓦型或半圆形。四芯电缆中第4芯(中性线芯)可以为圆形或扇形。五芯电缆中中性线可以为圆形或瓦型6m㎡及以下者允许由单根线组成。成型导体(扇形，瓦形或半圆形)应当紧压。

　　七、电力电缆截面范围：

　　芯数截面m㎡

　　1 1.5-300

　　2 1.5-300

　　3 1.5-300

　　4 1.5-300

　　3+1 2.5-300

　　5 1.5-240

　　3+2 2.5-240

　　4+1 2.5-240

　　八、单芯钢带电缆仅适用于直流系统

　　九、绝缘线芯识别：

　　阻燃耐火电力电缆按照塑料绝缘电力电缆绝缘线芯识别要求进行分色，阻燃耐火控制电缆按照塑料绝缘控制电缆绝缘线芯识别要求进行分色，阻燃耐火电线电缆按照聚氯乙烯绝缘电线电缆绝缘线芯识别要求进行分色。

　　十、主要性能

　　1、 成品电线电缆的耐火特性是在750℃的火焰下燃烧90min,且在额定电压下不被击穿。其耐火特性的试验装置应符合GB/T19216.11-2003及IEC60331-11:1999,耐火特性的试验方法和要求符合GB/T19216.11-2003及IEC60331-11:1999

　　2、 成品阻燃耐火电线的阻燃特性应能经受5个周期的垂直燃烧试验，而不传递火焰，试验后试样持续燃烧时间不超过1h.成品电缆应进行成束电缆燃烧试验，试验后电缆烧焦或受影响部分达到的高度应不超过火焰作用点以上2.5m.

　　3、 电线电缆应经受-15℃的低温卷烧试验或低温冲击试验，试验后试验表单应无目力可见裂纹。

　　4、 70℃的成品电线绝缘体积电阻效应应不大于1*1010Ω.cm

　　5、 成品阻燃耐火电线电缆应能经受2.5KV交流电压试验，5min不击穿;成品阻燃耐火控制电缆应能经受3.5KV交流电压试验，5min不被击穿。

　　6、 阻燃耐火电线电缆采用高阻燃的聚氯乙烯塑料，氧指数大于30%

　　7、 除具有以上特性外，其他性能与同类普通电缆相同。

　　十一、电气装备用耐火电线电缆的规格及参考数据：

　　ZN-BV 450/750铜芯聚氯乙烯绝缘阻燃耐火电线电缆综合数据

　　标称截面m㎡ 导体种类 耐火层 绝缘标称厚度mm 绝缘标称外径mm 20℃时导体最大直流 70℃时最小绝缘电阻MΩKM 理论重量KG/KM

　　层厚度mm

　　1.5 1 2*0.14 0.7 3.4 12.1 0.011 25.9

　　1.5 2 2*0.14 0.7 3.6 12.1 0.010 27.0

　　2.5 1 2*0.14 0.8 4.0 7.41 0.010 38.9

　　2.5 2 2*0.14 0.8 4.3 7.41 0.009 40.7

　　4 1 2*0.14 0.8 4.5 4.61 0.0085 55.0

　　4 2 2*0.14 0.8 4.8 4.61 0.0077 57.1

　　6 1 2*0.14 0.8 5.0 3.08 0.0070 75.7

　　6 2 2*0.14 0.8 5.4 3.08 0.0065 78.4

　　10 2 2*0.14 1.0 6.7 1.83 0.0070 126.2

　　16 2 2*0.14 1.0 7.8 1.15 0.0050 187.8

　　25 2 2*0.14 1.2 9.5 0.727 0.0050 286.4

　　35 2 2*0.14 1.2 10.6 0.524 0.0040 385.2

　　50 2 2*0.14 1.4 12.3 0.387 0.0045 542.6

　　70 2 2*0.14 1.4 14.1 0.268 0.0035 738.1

　　95 2 2*0.14 1.6 16.4 0.193 0.0035 995.9

　　120 2 2*0.14 1.6 18.1 0.153 0.0032 1236.2

　　150 2 2*0.14 1.8 20.0 0.124 0.0032 1540.8

　　185 2 2*0.14 2.0 22.3 0.0991 0.0032 1898.0

　　240 2 2*0.14 2.2 25.3 0.0754 0.0032 2448.2

　　300 2 2*0.14 2.4 28.1 0.0601 0.0030 3046.6

　　400 2 2*0.14 2.6 31.9 0.0470 0.0028 4022.9

　　ZN-BVVB 300/500V铜芯聚氯乙烯绝缘聚氯乙烯护套扁型阻燃耐火电缆综合参数

　　芯数*标称截面m㎡ 实芯或绞合导体中单线最少根数 隔火层 绝缘厚度规定值mm 护套厚度规定值mm 外形尺寸mm 70℃时最小绝缘电阻MΩ.KM 20℃时最大直流电阻

　　Ω/KM 理论重量KG/KM

　　层厚度

　　2*1.0 1 2*0.14 0.6 0.9 8.9*5.5 0.011 18.1 67.78

　　2*1.5 1 2*0.14 0.7 0.9 9.9*6.0 0.011 12.1 86.96

　　2*2.5 1 2*0.14 0.8 1.0 11.5*6.9 0.010 7.41 123.69

　　2*4 1 2*0.14 0.8 1.0 12.6*7.5 0.0085 4.61 161.31

　　2*4 7 2*0.14 0.8 1.0 13.3*7.8 0.008 4.61 169.11

　　2*6 1 2*0.14 0.8 1.1 14.0*8.3 0.0070 3.08 214.36

　　2*6 7 2*0.14 0.8 1.1 14.9*8.69 0.0065 3.08 224.39

　　2*10 7 2*0.14 0.8 1.2 18.2*10.5 0.0065 1.83 345.56

　　3*1.0 1 2*0.14 1.0 0.9 12.3*5.5 0.011 18.1 98.57

　　3*1.5 1 2*0.14 0.6 0.9 13.4*6.0 0.011 12.1 127.47

　　3*2.5 1 2*0.14 0.7 1.0 15.7*6.9 0.010 7.41 181.97

　　3*4 1 2*0.14 0.8 1.1 17.8*7.7 0.0085 4.61 245.17

　　3*4 7 2*0.14 0.8 1.1 18.5*7.8 0.008 4.61 250.58

　　3*6 1 2*0.14 0.8 1.1 19.5*8.3 0.0070 3.08 317.60

　　3*6 7 2*0.14 0.8 1.1 20.6*8.7 0.0065 3.08 332.93

　　3*10 7 2*0.14 0.1 1.2 24.3*10.5 0.0065 1.83 514.93

　　ZN-BVV 300/500V铜芯聚氯乙烯绝缘护套圆形阻燃耐火电缆综合数据

　　芯数*标称截面m㎡ 导体种类 隔火层 绝缘厚度规定值mm 护套厚度规定值mm 理论外径mm 70℃时最小绝缘电阻MΩ.KM 20℃时最大直流电阻

　　Ω/KM 理论重量KG/KM

　　层厚度

　　1.5 1 2*0.14 0.7 0.8 5.02 0.011 12.1 41.17

　　1.5 7 2*0.14 0.7 0.8 5.20 0.010 12.1 42.92

　　2.5 1 2*0.14 0.8 0.8 5.62 0.010 7.41 59.29

　　2.5 7 2*0.14 0.8 0.8 5.88 0.009 7.41 62.12

　　4 1 2*0.14 0.8 0.9 6.29 0.0085 4.61 77.34

　　4 7 2*0.14 0.8 0.9 6.59 0.0077 4.61 80.70

　　6 1 2*0.14 0.8 0.9 6.80 0.0070 3.08 100.23

　　6 7 2*0.14 0.8 0.9 7.16 0.0065 3.08 104.38

　　10 1 2*0.14 1.0 0.9 8.49 0.0065 1.83 166.84

　　2*1.5 1 2*0.14 0.7 1.2 10.84 0.011 12.1 145.23

　　2*1.5 2 2*0.14 0.7 1.2 11.20 0.010 12.1 151.21

　　2*2.5 1 2*0.14 0.8 1.2 12.04 0.010 7.41 183.89

　　2*2.5 2 2*0.14 0.8 1.2 12.56 0.009 7.41 192.84

　　2*4 1 2*0.14 0.8 1.2 12.98 0.0085 4.61 225.93

　　2*4 2 2*0.14 0.8 1.2 13.58 0.0077 4.61 236.47

　　2*6 1 2*0.14 0.8 1.2 14.00 0.0070 3.08 278.18

　　2*6 2 2*0.14 0.8 1.2 14.72 0.0065 3.08 291.04

　　2*10 2 2*0.14 1.0 1.4 17.78 0.0065 1.83 433.45

　　2*16 2 2*0.14 1.0 1.4 19.88 0.0052 1.15 579.90

　　2*25 2 2*0.14 1.2 1.4 23.32 0.0050 0.727 818.23

　　2*35 2 2*0.14 1.2 1.6 26.40 0.0044 0.524 1097.05

　　3*1.5 1 2*0.14 0.7 1.2 11.37 0.011 12.1 176.74

　　3*1.5 2 2*0.14 0.7 1.2 11.75 0.010 12.1 184.09

　　3*2.5 1 2*0.14 0.8 1.2 12.66 0.010 7.41 229.36

　　3*2.5 2 2*0.14 0.8 1.2 13.22 0.009 7.41 240.47

　　3*4 1 2*0.14 0.8 1.2 13.67 0.0085 4.61 288.23

　　3*4 2 2*0.14 0.8 1.2 14.32 0.0077 4.61 301.35

　　3*6 1 2*0.14 0.8 1.4 15.17 0.0070 3.08 377.85

　　3*6 2 2*0.14 0.8 1.4 15.95 0.0065 3.08 394.74

　　3*10 2 2*0.14 1.0 1.4 18.81 0.0065 1.83 571.65

　　3*16 2 2*0.14 1.0 1.4 21.07 0.0052 1.15 781.02

　　3*25 2 2*0.14 1.2 1.4 24.78 0.0050 0.727 1121.59

　　3*35 2 2*0.14 1.2 1.6 28.03 0.0044 0.524 1504.63

　　4*1.5 1 2*0.14 0.7 0.7 12.26 0.011 12.1 212.07

　　4*1.5 2 2*0.14 0.7 0.7 12.69 0.010 12.1 221.01

　　4*2.5 1 2*0.14 0.8 0.8 13.70 0.010 7.41 279.32

　　4*2.5 2 2*0.14 0.8 0.8 14.33 0.009 7.41 292.88

　　4*4 1 2*0.14 0.8 0.8 15.24 0.0085 4.61 371.43

　　4*4 2 2*0.14 0.8 0.8 15.96 0.0077 4.61 388.24

　　4*6 1 2*0.14 0.8 0.8 16.47 0.0070 3.08 468.68

　　4*6 2 2*0.14 0.8 0.8 17.34 0.0065 3.08 489.28

　　4*10 2 2*0.14 1.0 1.0 20.55 0.0065 1.83 718.09

　　4*16 2 2*0.14 1.0 1.0 23.08 0.0052 1.15 991.66

　　4*25 2 2*0.14 1.2 1.2 28.04 0.0050 0.727 1494.98

　　4*35 2 2*0.14 1.2 1.2 30.79 0.0044 0.524 1927.63

　　5*1.5 1 2*0.14 0.7 0.7 13.23 0.011 12.1 248.34

　　5*1.5 2 2*0.14 0.7 0.7 13.72 0.010 12.1 258.91

　　5*2.5 1 2*0.14 0.8 0.8 14.85 0.010 7.41 330.40

　　5*2.5 2 2*0.14 0.8 0.8 15.56 0.009 7.41 346.47

　　5*4 1 2*0.14 0.8 0.8 16.52 0.0085 4.61 441.34

　　5*4 22 2*0.14 0.8 0.8 17.33 0.0077 4.61 461.24

　　5*6 1 2*0.14 0.8 0.8 17.90 0.0070 3.08 561.02

　　5*6 2 2*0.14 0.8 0.8 18.87 0.0065 3.08 585.44

　　5*10 2 2*0.14 1.0 1.0 22.46 0.0065 1.83 866.56

　　5*16 2 2*0.14 1.0 1.0 25.70 0.0052 1.15 1231.57

　　5*25 2 2*0.14 1.2 1.2 30.74 0.0050 0.727 1818.57

　　5*35 2 2*0.14 1.2 1.2 34.22 0.0044 0.524 2390.23

　　表10 ZN-BVR 450/750V铜芯聚氯乙烯绝缘阻燃耐火软电缆

　　导体标称截面mm2 绞合导体中单线最少根数 隔火层 绝缘层厚度规定值mm 平均外径mm 70℃时最小绝缘电阻MΩ.KM 20℃时最大直流电阻

　　Ω/KM 理论重量KG/KM

　　层·厚度mm

　　2.5 19 2*0.14 0.8 5.0 0.011 7.41 40.95

　　4 19 2*0.14 0.8 5.3 0.009 4.61 57.74

　　6 19 2*0.14 0.8 5.8 0.0084 3.08 79.36

　　10 49 2*0.14 1.0 7.8 0.0072 1.83 131.42

　　16 49 2*0.14 1.0 9.0 0.0062 1.15 193.20

　　25 98 2*0.14 1.2 10.6 0.0058 0.727 294.01

　　35 133 2*0.14 1.2 12.5 0.0052 0.524 397.22

　　50 133 2*0.14 1.4 14.5 0.0051 0.387 558.61

　　70 189 2*0.14 1.4 16.5 0.0045 0.268 760.76

　　表11 ZN-KVV 450/750V聚氯乙烯绝缘聚氯乙烯护套阻燃耐火控制电缆

　　芯数·截面mm2 结构外径mm 理论重量KG/KM 芯数·截面mm2

　　结构外径mm 理论重量KG/KM 芯数·截面mm2 结构外径mm 理论重量KG/KM

　　2*1.5 1/1.38 10.04 165.03 7*1.5 1/1.38 13.46 284.29 14*1.5 1/1.38 18.90 541.96

　　2*1.5 7/0.52 10.40 186.23 7*1.5 7/0.52 14.00 296.64 14*1.5 7/0.52 19.69 565.69

　　2*2.5 1/1.78 10.84 209.77 7*2.5 1/1.78 15.26 397.23 14*2.5 1/1.78 20.66 714.95

　　2*2.5 7/0.68 11.36 217.35 7*2.5 7/0.68 16.04 521.63 14*2.5 7/0.68 21.81 749.64

　　2*4 1/2.25 11.78 249.33 7*4.0 1/2.25 16.67 522.75 14*4.0 1/2.25 23.14 984.58

　　2*4 7/0.85 12.38 258.27 7*4.0 7/0.78 17.67 545.80 14*4.0 7/0.78 24.46 1027.51

　　2*6 1/2.76 12.80 298.87 7*6.0 1/2.78 18.20 682.12 14*6.0 1/2.78 25.39 1297.92

　　2*6 7/1.04 13.52 309.81 7*6.0 7/1.04 19.28 710.55 14*6.0 7/1.04 26.98 1332.19

　　3*1.5 1/1.38 10.57 196.00 8*1.5 1/1.38 15.09 254.89 16*1.5 1/1.38 19.87 604.95

　　3*1.5 7/0.68 10.95 202.57 8*1.5 7/0.52 15.68 369.82 16*1.5 7/0.52 20.72 631.46

　　3*2.5 1/1.78 11.43 248.38 8*2.5 1/1.78 16.41 456.80 16*2.5 1/1.78 22.15 826.10

　　3*2.5 7/0.68 11.99 257.94 8*2.5 7/0.68 17.26 478.61 16*2.5 7/0.68 23.38 866.25

　　3*4 1/2.25 12.44 304.45 8*4.0 1/2.25 17.96 603.65 19*1.5 1/1.38 20.90 695.09

　　3*4 7/0.85 13.09 315.80 8*4.0 7/0.85 18.95 629.63 19*1.5 7/0.52 21.80 725.54

　　3*6.0 1/2.76 14.14 411.71 8*6.0 1/2.76 20.04 807.57 19*2.5 1/1.78 23.30 952.07

　　3*6.0 7/1.04 14.91 426.97 8*6.0 7/1.04 21.23 843.95 19*2.5 7/0.68 24.60 998.09

　　4*1.5 1/1.38 11.46 238.92 10*1.5 1/1.38 17.48 442.30 24*1.5 1/1.38 24.72 889.85

　　4*1.5 7/0.52 11.89 248.51 10*1.5 7/0.52 18.20 460.75 24*1.5 7/0.52 25.80 928.98

　　4*2.5 1/1.78 12.42 292.75 10*2.5 1/1.78 19.08 569.20 24*2.5 1/1.78 27.12 1182.95

　　4*2.5 7/0.68 13.05 304.54 10*2.5 7/0.68 20.12 569.14 24*2.5 7/0.68 28.68 1240.19

　　4*4.0 1/2.25 14.16 409.27 10*4.0 1/2.25 21.36 779.10 27*1.5 1/1.38 25.25 975.68

　　4*4.0 7/0.85 14.88 424.51 10*4.0 7/0.85 22.56 812.55 27*1.5 7/0.52 26.35 1081.52

　　4*6.0 1/2.76 15.39 503.85 10*6.0 1/2.76 23.40 1007.65 27*2.5 1/1.78 27.71 1302.80

　　4*6.0 7/1.04 16.26 522.57 10*6.0 7/1.04 24.84 1054.88 27*2.5 7/0.68 29.31 1365.49

　　5*1.5 1/1.38 12.43 285.57 12*1.5 1/1.38 18.01 479.85 30*1.5 1/1.38 26.14 1065.48

　　5*1.5 7/0.52 12.92 295.21 12*1.5 7/0.52 18.75 500.84 30*1.5 7/0.52 27.29 1112.24

　　5*2.5 1/1.78 14.11 373.35 12*2.5 1/1.78 19.67 629.56 30*2.5 1/1.78 28.70 1427.10

　　5*2.5 7/0.68 14.82 412.62 12*2.5 7/0.68 20.75 660.27 30*2.5 7/0.68 30.37 1495.54

　　5*4.0 1/2.25 15.38 489.59 12*4.0 1/2.25 22.02 864.85 37*1.5 1/1.38 28.14 1247.25

　　5*4.0 7/0.85 16.19 507.70 12*4.0 7/0.85 23.27 902.87 37*1.5 7/0.52 29.40 1330.12

　　5*6.0 1/2.76 16.76 606.22 12*6.0 1/2.76 24.14 1135.49 37*2.5 1/1.78 30.94 1716.24

　　5*6.0 7/1.04 17.73 628.50 12*6.0 7/1.04 25.63 1182.41

　　表12 ZN-KVV22 450/750V聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火控制电缆

　　芯数·截面mm2 结构外径mm 理论重量KG/KM 芯数·截面mm2

　　结构外径mm 理论重量KG/KM 芯数·截面mm2 结构外径mm 理论重量KG/KM

　　2*1.5 1/1.38 13.8 325 7*1.5 1/1.38 17.3 488 14*1.5 1/1.38 22.5 800

　　2*1.5 7/0.52 14.2 351 7*1.5 7/0.52 17.8 507 14*1.5 7/0.52 23.3 833

　　2*2.5 1/1.78 15.0 393 7*2.5 1/1.78 19.1 619 14*2.5 1/1.78 25.1 1043

　　2*2.5 7/0.68 15.6 408 7*2.5 7/0.68 19.8 653 14*2.5 7/0.68 26.3 1094

　　2*4 1/2.25 16.0 446 7*4.0 1/2.25 20.5 762 14*4.0 1/2.25 27.2 1316

　　2*4 7/0.85 16.6 463 7*4.0 7/0.78 21.4 797 14*4.0 7/0.78 28.5 1376

　　2*6 1/2.76 17.0 510 7*6.0 1/2.78 22.4 964 14*6.0 1/2.78 29.5 1658

　　2*6 7/1.04 17.7 531 7*6.0 7/1.04 23.5 1008 14*6.0 7/1.04 31.1 1732

　　3*1.5 1/1.38 14.4 362 8*1.5 1/1.38 18.3 547 16*1.5 1/1.38 23.5 874

　　3*1.5 7/0.68 14.8 374 8*1.5 7/0.52 18.9 569 16*1.5 7/0.52 24.3 911

　　3*2.5 1/1.78 15.7 442 8*2.5 1/1.78 20.3 695 16*2.5 1/1.78 26.3 1147

　　3*2.5 7/0.68 16.2 459 8*2.5 7/0.68 21.1 727 16*2.5 7/0.68 27.5 1203

　　3*4 1/2.25 16.7 512 8*4.0 1/2.25 21.8 861 19*1.5 1/1.38 24.5 976

　　3*4 7/0.85 17.3 533 8*4.0 7/0.85 22.8 900 19*1.5 7/0.52 25.4 1017

　　3*6.0 1/2.76 17.8 612 8*6.0 1/2.76 23.9 1089 19*2.5 1/1.78 27.5 1292

　　3*6.0 7/1.04 18.5 637 8*6.0 7/1.04 25.1 1141 19*2.5 7/0.68 28.8 1355

　　4*1.5 1/1.38 15.3 415 10*1.5 1/1.38 20.7 662 24*1.5 1/1.38 27.9 1185

　　4*1.5 7/0.52 15.7 432 10*1.5 7/0.52 21.8 712 24*1.5 7/0.52 29.0 1236

　　4*2.5 1/1.78 16.7 502 10*2.5 1/1.78 23.5 870 24*2.5 1/1.78 31.5 1580

　　4*2.5 7/0.68 17.3 523 10*2.5 7/0.68 24.5 911 24*2.5 7/0.68 33.1 1657

　　4*4.0 1/2.25 17.8 612 10*4.0 1/2.25 25.4 1082 27*1.5 1/1.38 28.4 1275

　　4*4.0 7/0.85 18.6 636 10*4.0 7/0.85 26.6 1130 27*1.5 7/0.52 29.6 1330

　　4*6.0 1/2.76 19.1 722 10*6.0 1/2.76 27.4 1336 27*2.5 1/1.78 32.1 1711

　　4*6.0 7/1.04 19.9 751 10*6.0 7/1.04 28.8 1402 27*2.5 7/0.68 33.7 1794

　　5*1.5 1/1.38 16.2 476 12*1.5 1/1.38 21.2 705 30*1.5 1/1.38 29.3 1373

　　5*1.5 7/0.52 16.7 493 12*1.5 7/0.52 22.0 734 30*1.5 ,

　　7/0.52 30.5 1432

　　5*2.5 1/1.78 17.9 577 12*2.5 1/1.78 24.1 941 30*2.5 1/1.78 33.2 1852

　　5*2.5 7/0.68 18.6 625 12*2.5 7/0.68 25.2 987 30*2.5 7/0.68 34.9 1967

　　5*4.0 1/2.25 19.1 709 12*4.0 1/2.25 26.1 1179 37*1.5 1/1.38 31.3 1601

　　5*4.0 7/0.85 19.9 738 12*4.0 7/0.85 27.3 1233 37*1.5 7/0.52 32.6 1670

　　5*6.0 1/2.76 20.9 865 12*6.0 1/2.76 28.2 1476 37*2.5 1/1.78 37.3 2565

　　5*6.0 7/1.04 21.9 901 12*6.0 7/1.04 29.7 1543 37*2.5 7/0.68 39.2 2692

　　表13 ZN-KV-2 450/750V聚氯乙烯绝缘钢带屏蔽聚氯乙烯护套阻燃耐火控制电缆

　　芯数·截面mm2 结构外径mm 理论重量KG/KM 芯数·截面mm2

　　结构外径mm 理论重量KG/KM 芯数·截面mm2 结构外径mm 理论重量KG/KM

　　2*1.5 1/1.38 9.9 169 7*1.5 1/1.38 14.0 309 14*1.5 1/1.38 18.8 542

　　2*1.5 7/0.52 10.3 190 7*1.5 7/0.52 14.5 322 14*1.5 7/0.52 20.0 587

　　2*2.5 1/1.78 11.1 221 7*2.5 1/1.78 15.8 419 14*2.5 1/1.78 21.8 775

　　2*2.5 7/0.68 12.3 249 7*2.5 7/0.68 16.5 445 14*2.5 7/0.68 23.1 819

　　2*4 1/2.25 12.7 282 7*4.0 1/2.25 17.2 547 14*4.0 1/2.25 24.0 1030

　　2*4 7/0.85 13.3 292 7*4.0 7/0.78 18.1 571 14*4.0 7/0.78 25.3 1075

　　2*6 1/2.76 13.7 334 7*6.0 1/2.78 18.7 708 14*6.0 1/2.78 26.3 1347

　　2*6 7/1.04 14.4 347 7*6.0 7/1.04 19.8 738 14*6.0 7/1.04 27.9 1403

　　3*1.5 1/1.38 10.5 199 8*1.5 1/1.38 15.0 356 16*1.5 1/1.38 19.8 604

　　3*1.5 7/0.68 10.9 205 8*1.5 7/0.52 15.6 371 16*1.5 7/0.52 20.6 631

　　3*2.5 1/1.78 11.8 262 8*2.5 1/1.78 17.0 481 16*2.5 1/1.78 23.1 872

　　3*2.5 7/0.68 12.3 272 8*2.5 7/0.68 17.6 504 16*2.5 7/0.68 24.3 915

　　3*4 1/2.25 13.4 340 8*4.0 1/2.25 18.5 630 19*1.5 1/1.38 21.2 715

　　3*4 7/0.85 14.0 353 8*4.0 7/0.85 19.9 679 19*1.5 7/0.52 22.1 746

　　3*6.0 1/2.76 14.5 427 8*6.0 1/2.76 20.6 836 19*2.5 1/1.78 24.32 1003

　　3*6.0 7/1.04 15.2 443 8*6.0 7/1.04 21.8 878 19*2.5 7/0.68 25.6 1052

　　4*1.5 1/1.38 11.4 240 10*1.5 1/1.38 17.4 444 24*1.5 1/1.38 24.7 891

　　4*1.5 7/0.52 11.8 252 10*1.5 7/0.52 18.1 463 24*1.5 7/0.52 25.8 930

　　4*2.5 1/1.78 13.4 330 10*2.5 1/1.78 20.2 621 24*2.5 1/1.78 28.3 1246

　　4*2.5 7/0.68 14.0 343 10*2.5 7/0.68 21.2 650 24*2.5 7/0.68 29.9 1306

　　4*4.0 1/2.25 14.5 426 10*4.0 1/2.25 22.2 817 27*1.5 1/1.38 25.2 975

　　4*4.0 7/0.85 15.3 442 10*4.0 7/0.85 23.4 852 27*1.5 7/0.52 26.4 1018

　　4*6.0 1/2.76 15.8 522 10*6.0 1/2.76 24.2 1049 27*2.5 1/1.78 28.9 1370

　　4*6.0 7/1.04 16.6 542 10*6.0 7/1.04 25.6 1098 27*2.5 7/0.68 30.5 1436

　　5*1.5 1/1.38 12.9 309 12*1.5 1/1.38 17.9 481 30*1.5 1/1.38 26.1 1064

　　5*1.5 7/0.52 13.4 320 12*1.5 7/0.52 18.7 502 30*1.5 7/0.52 27.3 1110

　　5*2.5 1/1.78 14.6 391 12*2.5 1/1.78 20.8 685 30*2.5 1/1.78 30.0 1500

　　5*2.5 7/0.68 15.3 432 12*2.5 7/0.68 22.0 724 30*2.5 7/0.68 31.7 1572

　　5*4.0 1/2.25 15.8 509 12*4.0 1/2.25 22.9 906 37*1.5 1/1.38 28.1 1269

　　5*4.0 7/0.85 16.6 528 12*4.0 7/0.85 24.1 946 37*1.5 7/0.52 29.4 1325

　　5*6.0 1/2.76 17.2 628 12*6.0 1/2.76 25.0 1180 37*2.5 1/1.78 32.9 1852

　　5*6.0 7/1.04 18.2 651 12*6.0 7/1.04 26.5 1230 37*2.5 7/0.68 34.8 1941

　　表14 ZN-KYJV450/750V交联聚乙烯绝缘聚乙烯护套阻燃耐火控制电缆

　　Table 14 ZN-KYJV 450/750Vcrosslinked polyethylene insulated flame retardant fire resistant control cable with PVC sheath

　　芯数·截面mm2 结构外径mm 理论重量KG/KM 芯数·截面mm2

　　结构外径mm 理论重量KG/KM 芯数·截面mm2 结构外径mm 理论重量KG/KM

　　2*1.5 1/1.38 8.4 88 7*1.5 1/1.38 11.1 195 14*1.5 1/1.38 15.7 374

　　2*1.5 7/0.52 8.7 96 7*1.5 7/0.52 11.7 203 14*1.5 7/0.52 16.5 389

　　2*2.5 1/1.78 9.2 117 7*2.5 1/1.78 12.9 292 14*2.5 1/1.78 17.4 527

　　2*2.5 7/0.68 9.7 123 7*2.5 7/0.68 13.7 310 14*2.5 7/0.68 18.6 549

　　2*4 1/2.25 10.1 153 7*4.0 1/2.25 14.4 405 14*4.0 1/2.25 19.9 768

　　2*4 7/0.85 10.7 163 7*4.0 7/0.78 15.3 420 14*4.0 7/0.78 21.2 795

　　2*6 1/2.76 11.1 202 7*6.0 1/2.78 15.9 551 14*6.0 1/2.78 22.2 1055

　　2*6 7/1.04 11.8 217 7*6.0 7/1.04 17.0 570 14*6.0 7/1.04 23.8 1090

　　3*1.5 1/1.38 8.8 112 8*1.5 1/1.38 12.6 240 16*1.5 1/1.38 16.5 418

　　3*1.5 7/0.68 9.2 117 8*1.5 7/0.52 13.2 250 16*1.5 7/0.52 17.3 434

　　3*2.5 1/1.78 9.6 150 8*2.5 1/1.78 13.9 330 16*2.5 1/1.78 18.7 611

　　3*2.5 7/0.68 10.2 157 8*2.5 7/0.68 14.8 345 16*2.5 7/0.68 20.0 636

　　3*4 1/2.25 10.7 201 8*4.0 1/2.25 15.4 459 19*1.5 1/1.38 17.3 480

　　3*4 7/0.85 11.3 210 8*4.0 7/0.85 16.4 477 19*1.5 7/0.52 18.2 498

　　3*6.0 1/2.76 12.4 293 8*6.0 1/2.76 17.5 644 19*2.5 1/1.78 19.7 704

　　3*6.0 7/1.04 13.1 303 8*6.0 7/1.04 18.7 669 19*2.5 7/0.68 21.0 733

　　4*1.5 1/1.38 9.5 138 10*1.5 1/1.38 14.5 295 24*1.5 1/1.38 20.5 616

　　4*1.5 7/0.52 9.9 143 10*1.5 7/0.52 15.2 307 24*1.5 7/0.52 21.6 640

　　4*2.5 1/1.78 10.5 187 10*2.5 1/1.78 16.1 407 24*2.5 1/1.78 22.9 875

　　4*2.5 7/0.68 11.1 194 10*2.5 7/0.68 17.2 425 24*2.5 7/0.68 24.4 911

　　4*4.0 1/2.25 12.2 274 10*4.0 1/2.25 18.4 588 27*1.5 1/1.38 20.9 675

　　4*4.0 7/0.85 12.9 284 10*4.0 7/0.85 19.6 610 27*1.5 7/0.52 22.0 701

　　4*6.0 1/2.76 13.4 368 10*6.0 1/2.76 20.4 797 27*2.5 1/1.78 23.4 965

　　4*6.0 7/1.04 14.3 381 10*6.0 7/1.04 21.9 830 27*2.5 7/0.68 25.0 1003

　　5*1.5 1/1.38 10.3 159 12*1.5 1/1.38 14.9 332 30*1.5 1/1.38 21.6 737

　　5*1.5 7/0.52 10.8 165 12*1.5 7/0.52 15.7 345 30*1.5 7/0.52 22.8 765

　　5*2.5 1/1.78 12.0 240 12*2.5 1/1.78 16.6 464 30*2.5 1/1.78 24.2 1057

　　5*2.5 7/0.68 12.7 250 12*2.5 7/0.68 17.7 483 30*2.5 7/0.68 25.9 1099

　　5*4.0 1/2.25 13.3 326 12*4.0 1/2.25 19.0 673 37*1.5 1/1.38 23.3 881

　　5*4.0 7/0.85 14.1 338 12*4.0 7/0.85 20.2 698 37*1.5 7/0.52 24.5 914

　　5*6.0 1/2.76 14.6 437 12*6.0 1/2.76 21.1 922 37*2.5 1/1.78 26.1 1272

　　5*6.0 7/1.04 15.6 452 12*6.0 7/1.04 22.6 952 37*2.5 7/0.68 27.9 1321

　　表15 ZN-KYJV22 450/750V交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火控制电缆

　　Table 15 ZN-KYJV22 450/750Vcrosslinked polyethylene insulated flam retardant fire resistant control cable with PVC sheath and steel tape armoring

　　芯数·截面mm2 结构外径mm 理论重量KG/KM 芯数·截面mm2

　　结构外径mm 理论重量KG/KM 芯数·截面mm2 结构外径mm 理论重量KG/KM

　　2*1.5 1/1.38 13.8 319 7*1.5 1/1.38 17.3 467 14*1.5 1/1.38 22.5 757

　　2*1.5 7/0.52 14.2 344 7*1.5 7/0.52 17.8 485 14*1.5 7/0.52 23.3 788

　　2*2.5 1/1.78 14.6 373 7*2.5 1/1.78 18.5 567 14*2.5 1/1.78 24.3 946

　　2*2.5 7/0.68 15.2 388 7*2.5 7/0.68 19.2 599 14*2.5 7/0.68 25.4 991

　　2*4 1/2.25 15.6 425 7*4.0 1/2.25 19.9 705 14*4.0 1/2.25 26.3 1208

　　2*4 7/0.85 16.2 441 7*4.0 7/0.78 20.8 736 14*4.0 7/0.78 27.7 1261

　　2*6 1/2.76 16.6 487 7*6.0 1/2.78 21.8 901 14*6.0 1/2.78 28.6 1539

　　2*6 7/1.04 17.3 507 7*6.0 7/1.04 22.9 941 14*6.0 7/1.04 30.2 1604

　　3*1.5 1/1.38 14.4 353 8*1.5 1/1.38 18.3 523 16*1.5 1/1.38 23.5 826

　　3*1.5 7/0.68 14.8 364 8*1.5 7/0.52 18.9 543 16*1.5 7/0.52 24.3 860

　　3*2.5 1/1.78 15.2 416 8*2.5 1/1.78 19.6 636 16*2.5 1/1.78 25.4 1038

　　3*2.5 7/0.68 15.8 432 8*2.5 7/0.68 20.5 666 16*2.5 7/0.68 26.6 1087

　　3*4 1/2.25 16.2 484 8*4.0 1/2.25 21.2 797 19*1.5 1/1.38 24.5 918

　　3*4 7/0.85 16.9 503 8*4.0 7/0.85 22.1 832 19*1.5 7/0.52 25.4 956

　　3*6.0 1/2.76 17.3 581 8*6.0 1/2.76 23.2 1018 19*2.5 1/1.78 26.5 1165

　　3*6.0 7/1.04 18.1 604 8*6.0 7/1.04 24.4 1065 19*2.5 7/0.68 27.8 1220

　　4*1.5 1/1.38 15.3 403 10*1.5 1/1.38 20.7 632 24*1.5 1/1.38 27.9 1112

　　4*1.5 7/0.52 15.7 419 10*1.5 7/0.52 21.8 679 24*1.5 7/0.52 29.0 1158

　　4*2.5 1/1.78 16.2 470 10*2.5 1/1.78 22.7 797 24*2.5 1/1.78 30.3 1421

　　4*2.5 7/0.68 16.8 489 10*2.5 7/0.68 23.7 834 24*2.5 7/0.68 31.9 1488

　　4*4.0 1/2.25 17.4 576 10*4.0 1/2.25 24.6 1001 27*1.5 1/1.38 28.4 1193

　　4*4.0 7/0.85 18.1 598 10*4.0 7/0.85 25.8 1045 27*1.5 7/0.52 29.6 1242

　　4*6.0 1/2.76 18.6 683 10*6.0 1/2.76 26.6 1247 27*2.5 1/1.78 30.9 1535

　　4*6.0 7/1.04 19.5 710 10*6.0 7/1.04 28.0 1307 27*2.5 7/0.68 32.5 1607

　　5*1.5 1/1.38 16.2 453 12*1.5 1/1.38 21.2 668 30*1.5 1/1.38 29.3 1282

　　5*1.5 7/0.52 16.7 469 12*1.5 7/0.52 22.0 695 30*1.5 7/0.52 30.5 1335

　　5*2.5 1/1.78 17.3 530 12*2.5 1/1.78 23.3 856 30*2.5 1/1.78 31.9 1658

　　5*2.5 7/0.68 18.0 576 12*2.5 7/0.68 24.3 897 30*2.5 7/0.68 33.6 1761

　　5*4.0 1/2.25 18.6 659 12*4.0 1/2.25 25.2 1085 37*1.5 1/1.38 31.3 1489

　　5*4.0 7/0.85 19.4 685 12*4.0 7/0.85 26.5 1133 37*1.5 7/0.52 32.6 1551

　　5*6.0 1/2.76 20.4 810 12*6.0 1/2.76 27.3 1373 37*2.5 1/1.78 35.9 2315

　　5*6.0 7/1.04 21.3 842 12*6.0 7/1.04 28.8 1432 37*2.5 7/0.68 37.8 2426

　　十二、耐火型电力电缆的结构参数见表16-20

　　1、绝缘厚度应符合表16规定

　　导体标称截面mm2 PVC绝缘标称厚度mm XLPE绝缘标称厚度mm

　　1.5 2.5 0.8 0.7

　　4 6 1.0 0.7

　　10 16 1.0 0.7

　　25 35 1.2 0.9

　　50 1.4 1.0

　　70 1.4 1.1

　　95 1.6 1.1

　　120 1.6 1.2

　　150 1.8 1.4

　　185 2.0 1.6

　　240 2.2 1.7

　　300 2.4 1.8

　　400 2.6 2.0

　　500 2.8 2.2

　　630 2.8 2.4

　　800 2.8 2.6

　　表17 ZN-VV 600/1000V聚氯乙烯绝缘聚氯乙烯护套阻燃耐火电力电缆

　　规格

　　芯数*截面mm2 理论外径mm 理论重量kg/km 规格

　　芯数*截面mm2 理论外径mm 理论重量kg/km

　　1*1.5 6.4 65 3*35 26.5 1485 3*10+1*6 19.4 724

　　1*2.5 6.8 79 3*50 30.5 2122 3*16+1*10 21.6 939

　　1*4 7.7 106 3*70 34.4 2782 3*25+1*16 25.3 1374

　　1*6 8.2 131 3*95 38.9 3628 3*35+1*16 27.1 1688

　　1*10 9.5 187 3*120 42.1 4381 3*50+1*25 31.7 2390

　　1*16 10.3 251 3*150 46.8 5431 3*70+1*35 35.4 3156

　　1*25 11.9 361 3*185 51.3 6583 3*95+1*50 40.5 4199

　　1*35 12.9 466 3*240 57.5 8372 3*120+1*70 44.2 5213

　　1*50 14.7 637 4*1.5 13.1 281 3*150+1*70 48.3 6376

　　1*70 16.5 851 4*2.5 14.1 359 3*185+1*95 53.3 7835

　　1*95 18.7 1131 4*4 16.2 465 3*240+1*120 59.4 9866

　　1*120 20.1 1381 4*6 17.4 563 3*300+1*150 69.6 12313

　　1*150 22.3 1714 4*10 20.6 772 3*2.5+2*1.5 14.1 404

　　1*185 24.5 2097 4*16 22.4 1028 3*4+2*2.5 16.0 509

　　1*240 27.2 2668 4*25 26.7 1488 3*6+2*4 17.7 634

　　1*300 32.0 3350 4*35 29.3 1923 3*10+2*6 20.4 808

　　1*400 35.7 4392 4*50 33.8 2661 3*16+2*10 23.0 1103

　　1*500 39.9 5445 4*70 38.1 3561 3*25+2*16 26.8 1588

　　1*630 43.8 6753 4*95 43.1 4688 3*35+2*16 28.6 1905

　　1*800 48.1 8424 4*120 46.9 5740 3*50+2*25 33.5 2742

　　2*1.5 11.6 188 4*150 51.9 7150 3*70+2*35 37.6 3606

　　2*2.5 12.4 219 4*185 57.2 8717 3*95+2*50 42.9 4795

　　2*4 14.2 280 4*240 64.1 11076 3*120+2*70 47.3 6036

　　2*6 15.2 333 4*300 76.0 13923 3*150+2*70 51.0 7246

　　2*10 17.8 508 5*1.5 14.2 333 3*185+2*95 56.6 8961

　　2*16 19.3 642 5*2.5 15.3 424 3*240+2*120 62.9 11240

　　2*25 22.9 950 5*4 17.6 554 4*2.5+1*1.5 14.2 416

　　2*35 24.9 1169 5*6 19.0 675 4*4+1*2.5 16..3 533

　　2*50 28.7 1541 5*10 22.5 920 4*6+1*4 17.8 656

　　2*70 32.1 1985 5*16 24.5 1236 4*10+1*6 20.9 859

　　2*95 36.3 2704 5*25 29.5 1826 4*16+1*10 23.2 1165

　　2*120 39.3 3239 5*35 32.4 2365 4*25+1*16 27.5 1694

　　2*150 43.7 3949 5*50 37.6 3334 4*35+1*16 29.9 2116

　　2*185 47.9 4739 5*70 42.1 4390 4*50+1*25 35.0 3034

　　2*240 53.7 5970 5*95 47.9 5874 4*70+1*35 39.2 3981

　　3*1.5 12.2 235 5*120 51.9 7113 4*95+1*50 45.0 5293

　　3*2.5 13.1 394 5*150 57.7 8908 4*120+1*70 49.1 6555

　　3*4 14.9 377 5*185 63.5 10926 4*150+1*70 53.8 8090

　　3*6 16.0 452 5*240 71.4 13895 4*185+1*95 59.7 9938

　　3*10 18.9 616 3*2.5+1*1.5 13.5 355 4*240+1*120 66.7 12542

　　3*16 20.5 811 3*4+1*2.5 15.3 449

　　3*25 24.3 1167 3*6+1*4 16.7 549

　　表18 ZN-VV22 600/1000V聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火电力电缆

　　规格

　　芯数*截面mm2 理论外径mm 理论重量kg/km 规格

　　芯数*截面mm2 理论外径mm 理论重量kg/km

　　2*1.5 14.8 347 4*10 23.8 1046 3*50+1*25 36.3 3142

　　2*2.5 15.6 388 4*16 25.6 1325 3*70+1*35 40.2 4012

　　2*4 17.4 471 4*25 31.5 2144 3*95+1*50 45.1 5146

　　2*6 18.4 538 4*35 34.1 2638 3*120+1*70 49.0 6271

　　2*10 21.0 746 4*50 38.6 3480 3*150+1*70 53.3 7555

　　2*16 22.5 899 4*70 42.7 4454 3*185+1*95 58.7 9197

　　2*25 26.1 1253 4*95 48.1 5748 3*240+1*120 65.0 11414

　　2*35 28.3 1512 4*120 51.7 6858 3*2.5+2*1.5 17.3 595

　　2*50 33.3 2225 4*150 57.1 8447 3*4+2*2.5 19.2 723

　　2*70 36.5 2726 4*185 62.6 10173 3*6+2*4 20.9 871

　　2*95 41.1 3580 4*240 69.5 12702 3*10+2*6 23.6 1079

　　2*120 44.1 4183 4*300 81.6 15884 3*16+2*10 26.2 1408

　　2*150 48.3 4967 5*1.5 17.4 524 3*25+2*16 31.6 2247

　　2*185 52.7 5879 5*2.5 18.5 629 3*35+2*16 33.2 2587

　　2*240 58.7 7275 5*4 20.8 789 3*50+2*25 38.3 3554

　　3*1.5 15.4 401 5*6 22.2 928 3*70+2*35 42.2 4487

　　3*2.5 16.3 471 5*10 25.7 1218 3*95+2*50 47.9 5849

　　3*4 18.1 578 5*16 27.7 1559 3*120+2*70 52.5 7222

　　3*6 19.2 668 5*25 34.3 2545 3*150+2*70 56.0 8488

　　3*10 22.1 867 5*35 37.2 3150 3*185+2*95 62.0 10403

　　3*16 23.7 1083 5*50 42.2 4216 3*240+2*120 68.5 12873

　　3*25 27.5 1488 5*70 46.9 5399 4*2.5+1*1.5 17.4 607

　　3*35 31.1 2120 5*95 52.9 7045 4*4+1*2.5 19.5 751

　　3*50 35.3 2866 5*120 57.1 8410 4*6+1*4 21.0 894

　　3*70 39.0 3592 5*150 63.1 10378 4*10+1*6 24.1 1136

　　3*95 43.7 4562 5*185 69.1 12576 4*16+1*10 26.4 1472

　　3*120 46.9 5389 5*240 77.2 15784 4*25+1*16 34.3 2545

　　3*150 51.6 6548 3*2.5+1*1.5 16.7 538 4*35+1*16 34.7 2844

　　3*185 56.5 7865 3*4+1*2.5 18.5 654 4*50+1*25 39.6 3858

　　3*240 62.9 9838 3*6+1*4 19.9 773 4*70+1*35 44.0 4923

　　4*1.5 16.3 459 3*10+1*6 22.6 982 4*95+1*50 50.0 6395

　　4*2.5 17.3 549 3*16+1*10 24.8 1225 4*120+1*70 54.3 7784

　　4*4 19.4 682 3*25+1*16 28.3 1719 4*150+1*70 59.2 9464

　　4*6 20.6 796 3*35+1*16 31.9 2355 4*185+1*95 65.3 11492

　　4*240+1*120 72.5 14312

　　表19 ZN-YJV22 600/1000V交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火电力电缆

　　规格

　　芯数*截面mm2 理论外径mm 理论重量kg/km 规格

　　芯数*截面mm2 理论外径mm 理论重量kg/km

　　2*1.5 14.4 328 4*10 22.3 948 3*50+1*25 30.3 2935

　　2*2.5 15.2 368 4*16 24.1 1219 3*70+1*35 34.5 3789

　　2*4 16.2 421 4*25 29.8 1733 3*95+1*50 38.6 4815

　　2*6 17.2 485 4*35 32.4 2190 3*120+1*70 42.7 5976

　　2*10 19.8 686 4*50 36.5 3232 3*150+1*70 47.2 7192

　　2*16 21.3 836 4*70 41.2 4236 3*185+1*95 51.3 8755

　　2*25 24.9 1175 4*95 45.4 5383 3*240+1*120 56.4 10876

　　2*35 16.9 1414 4*120 49.7 6534 3*2.5+2*1.5 16.8 556

　　2*50 31.7 2090 4*150 54.9 8038 3*4+2*2.5 18.0 651

　　2*70 35.5 2621 4*185 60.3 9703 3*6+2*4 19.3 773

　　2*95 38.9 3363 4*240 66.8 12099 3*10+2*6 22.0 969

　　2*120 42.3 3977 4*300 78.4 15082 3*16+2*10 24.6 1285

　　2*150 46.7 4757 5*1.5 16.8 487 3*25+2*16 29.8 1820

　　2*185 50.9 5613 5*2.5 17.9 590 3*35+2*16 31.6 2413

　　2*240 56.5 6934 5*4 19.2 696 3*50+2*25 36.1 3298

　　3*1.5 15.0 376 5*6 20.6 829 3*70+2*35 40.5 4251

　　3*2.5 15.8 444 5*10 24.1 1102 3*95+2*50 45.3 5468

　　3*4 16.8 514 5*16 26.1 1434 3*120+2*70 50.4 6851

　　3*6 17.9 600 5*25 31.2 2338 3*150+2*70 54.0 8104

　　3*10 20.7 790 5*35 35.3 2939 3*185+2*95 59.4 9883

　　3*16 22.3 999 5*50 39.9 3922 3*240+2*120 65.8 12262

　　3*25 26.2 1383 5*70 45.1 5114 4*2.5+1*1.5 17.4 580

　　3*35 28.5 1735 5*95 50.0 6429 4*4+1*2.5 18.6 681

　　3*50 33.4 2668 5*120 54.8 7988 4*6+1*4 19.9 808

　　3*70 37.6 3421 5*150 60.8 9886 4*10+1*6 23.0 1035

　　3*95 41.3 4274 5*185 66.8 12009 4*16+1*10 25.4 1360

　　3*120 44.9 5112 5*240 74.3 15052 4*25+1*16 31.2 2216

　　3*150 49.8 6254 3*2.5+1*1.5 16.2 505 4*35+1*16 33.4 2662

　　3*185 54.5 7498 3*4+1*2.5 17.3 587 4*50+1*25 38.1 3622

　　3*240 60.5 9367 3*6+1*4 18.5 691 4*70+1*35 42.7 4670

　　4*1.5 15.8 428 3*10+1*6 21.2 888 4*95+1*50 47.6 6002

　　4*2.5 16.8 516 3*16+1*10 23.3 1121 4*120+1*70 52.7 7433

　　4*4 17.9 604 3*25+1*16 28.5 1608 4*150+1*70 57.4 9028

　　4*6 19.2 713 3*35+1*16 30.3 1938 4*185+1*95 63.2 10961

　　4*240+1*120 70.0 13654

　　表20 ZN-YJV 600/1000V交联聚乙烯绝缘聚氯乙烯护套阻燃耐火电力电缆

　　规格

　　芯数*截面mm2 理论外径mm 理论重量kg/km 规格

　　芯数*截面mm2 理论外径mm 理论重量kg/km

　　1*1.5 6.2 559 3*35 225.1 1388 3*10+1*6 18.0 648

　　1*2.5 6.6 72 3*50 28.8 1982 3*16+1*10 20.1 854

　　1*4 7.1 91 3*70 32.8 2625 3*25+1*16 23.9 1267

　　1*6 7.6 115 3*95 36.5 3394 3*35+1*16 25.7 1572

　　1*10 8.9 166 3*120 40.3 4170 3*50+1*25 29.7 2210

　　1*16 9.7 229 3*150 44.8 5156 3*70+1*35 33.8 2970

　　1*25 11.3 332 3*185 49.5 6289 3*95+1*50 38.1 3923

　　1*35 12.3 434 3*240 55.1 7960 3*120+1*70 42.2 4938

　　1*50 13.9 592 4*1.5 12.6 256 3*150+1*70 46.3 6059

　　1*70 15.9 806 4*2.5 13.6 332 3*185+1*95 51.0 7448

　　1*95 17.7 1061 4*4 14.7 405 3*240+1*120 56.9 9390

　　1*120 19.3 1313 4*6 16.0 499 3*300+1*150 66.7 11685

　　1*150 21.5 1632 4*10 19.1 693 3*2.5+2*1.5 13.6 372

　　1*185 23.7 2001 4*16 20.9 941 3*4+2*2.5 14.8 452

　　1*240 26.2 2544 4*25 25.2 1374 3*6+2*4 16.1 557

　　1*300 30.8 3182 4*35 27.6 1782 3*10+2*6 18.8 718

　　1*400 34.5 4195 4*50 31.9 2478 3*16+2*10 21.4 1001

　　1*500 38.7 5212 4*70 36.4 3358 3*25+2*16 25.2 1461

　　1*630 43.0 6529 4*95 40.6 4408 3*35+2*16 26.8 1754

　　1*800 47.7 8210 4*120 44.7 5439 3*50+2*25 31.5 2552

　　2*1.5 11.2 174 4*150 49.9 6820 3*70+2*35 35.7 3389

　　2*2.5 12.0 204 4*185 54.9 8300 3*95+2*50 40.5 4497

　　2*4 13.0 245 4*240 61.4 10539 3*120+2*70 45.2 5716

　　2*6 14.0 296 4*300 72.8 13201 3*150+2*70 48.8 6884

　　2*10 16.6 464 5*1.5 13.6 303 3*185+2*95 54.0 8504

　　2*16 18.1 594 5*2.5 14.7 392 3*240+2*120 60.2 10695

　　2*25 21.7 887 5*4 16.0 482 4*2.5+1*1.5 14.2 389

　　2*35 23.7 1100 5*6 17.4 597 4*4+1*2.5 15.4 474

　　2*50 26.9 1429 5*10 20.9 824 4*6+1*4 16.7 584

　　2*70 30.7 1873 5*16 22.9 1131 4*10+1*6 19.8 771

　　2*95 34.3 2554 5*25 27.6 1673 4*16+1*10 22.2 1066

　　2*120 37.7 3093 5*35 30.5 2194 4*25+1*16 26.4 1567

　　2*150 41.9 4538 5*50 35.3 3092 4*35+1*16 28.8 1976

　　2*185 46.3 5680 5*70 40.5 4167 4*50+1*25 33.3 2814

　　2*240 51.5 216 5*95 45.0 5326 4*70+1*35 38.1 3776

　　3*1.5 11.8 273 5*120 49.8 6773 4*95+1*50 42.6 4954

　　3*2.5 12.6 330 5*150 55.4 8473 4*120+1*70 47.5 6243

　　3*4 13.6 402 5*185 61.2 10417 4*150+1*70 52.2 7725

　　3*6 14.7 555 5*240 68.5 13237 4*185+1*95 57.6 9459

　　3*10 17.5 744 3*2.5+1*1.5 13.0 329 4*240+1*120 64.2 11946

　　3*16 19.1 1079 3*4+1*2.5 14.1 397

　　3*25 23.0

　　3*6+1*4 15.3 485

　　十三、阻燃耐火电线电缆的选择要点

　　1、 火灾时由于环境温度剧烈升高，导致线芯电阻增大，当火焰温度800-1000℃导体电阻约增大3-4倍，此时仍应保证系统正常工作，必须在此条件下效验电压损失。通常只要在正常情况下(即电压偏差允许值+5%～-5%)选择的电线，电缆截面放大一至两级就可以了。原理选择50m㎡及以下时，放大一级截面，70m㎡以上时放大二级截面。

　　2、 应区分耐高温电缆和耐火电缆的区别。

　　3、 一般有机的耐火电缆本身并不阻燃。若既要耐火又要满足阻燃要求时，应采用阻燃耐火电缆或矿物绝缘电缆。

　　4、 阻燃耐火电缆必须注明阻燃等级。若不注明则一律视为C级。

　　5、 普通电缆及耐火电缆敷设在耐火电缆槽盒内，并不一点满足耐火的要求。

　　十四、交货长度

　　电缆交货长度应不小于100m，计量误差应不大于±0.5%。允许以长度不小于20米的短段电缆交货，其数量应不超过交货总长的10%。

　　根据双方协议，允许以任何长度的电缆交货。

　　十一、 包装标志及运输

　　1、 电缆可采用成圈或成盘包装。当采用成盘包装时，电缆应妥善包装在电缆盘上交货，电缆伸出的长度应不小于300mm，端头上应用电缆封套可靠密封。

　　2、 成盘包装时，每根电缆包装上应附有产品质量证明单，证明单放在不透水的袋内，并固定在电缆盘侧。

　　每个电缆盘外侧应标明:

　　a、 制造厂名称或商标;

　　b、 电缆型号及规格;

　　c、长度;m

　　d、 制造日期：年 月

　　e、 标准编号;

　　f、毛重;kg。

　　g、 表示电缆盘正确旋转方向的符号。

　　3、 运输和保管

　　a、 线盘不允许平方;

　　b、 运输中严禁从高处扔下装有电缆的电缆盘，严禁机械损失电缆。

　　c、 吊装包装件时严禁几盘同时起吊。在车辆、船舶等运输工具上，电缆盘必须放稳，并用合适的方法固定，防止互撞或翻到。
