产品名称： 仪器仪表电缆（各类通信电缆,控制电缆,数据线） | |
| 产品型号： | ||
| 产品价格： |
||
| 发布时间：2013-5-2 9:04:41 | ||
| 关 注 度：8374 | ||
仪器仪表电缆（各类通信电缆,控制电缆,数据线）
Miniature Cable微细电缆、微细屏蔽电缆、微细电子线
Multi-conductor Cable复杂结构的复合电缆
各类屏蔽结构电缆：铝箔屏蔽、编织屏蔽、缠绕屏蔽、双层编织屏蔽等

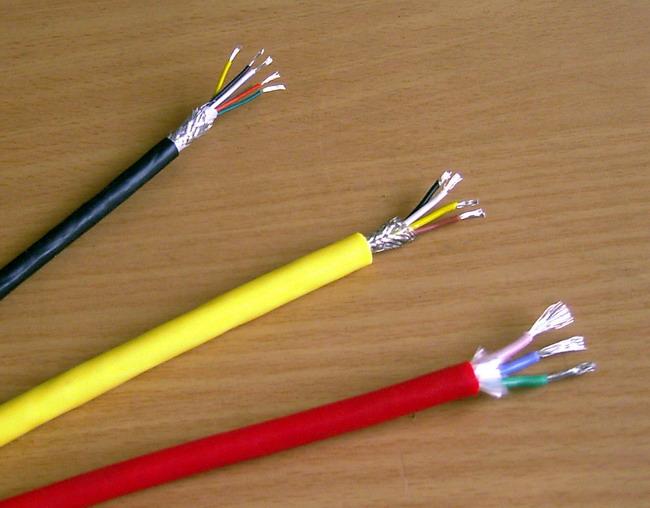

通信电缆,控制电缆,数据线,控制电缆,细电线,混合电缆-一些示意图
结构简述
芯数:
1芯~ 100芯& 1对~50对
AWG线规：
6AWG-32AWG(0.035平方毫米起)
芯线最小外径:
0.4MM((含金属导线和绝缘层)
绞合导体:
精绞裸铜、镀锡无氧铜、镀银无氧铜
填充，包裹
聚酯带、棉芯、尼龙丝，纸带、聚酯膜、铝箔
芯线绝缘:
PVC\PE\PU\PP\NYLON\TEFLON\XLPVC\XLPE\TPEE\LSOH
芯线颜色：
颜色区分、色环区分、间色区分、数字区分；按要求
屏蔽
地线，撕裂线：
不带地线或撕裂线、地线在屏蔽内侧、地线在屏蔽外侧；按要求
屏蔽层所需成缆外径：
缠绕屏蔽需成缆外径≥ 1.1 mm ,编织屏蔽需成缆外径≥ 1.3 mm；类型按要求
铜芯金属屏蔽类型：
铝箔屏蔽、缠绕屏蔽、多层屏蔽；按要求UTP、STP、FTP、SFTP、单独屏蔽、分组屏蔽、多层屏蔽等
护套
护套材料：
PVC\PU\TEFLON\XLPVC\XLPE\PE\LSOH
护套颜色：
按要求
额定温度：
-65°C至200°C(按材料及工艺）
额定电压：
30V～1000V(按材料及工艺）
通信线 特性阻抗：50Ω、75Ω、90Ω、100Ω、110Ω、120Ω、150Ω
适用于：信号传输、电源&信号混合、通信产品、检测仪器等;
可按客户的参数、图纸、样品定制
通信电缆/控制电缆的范畴包含了常见的各类网络线；参考国际上通用的ANSI/TIA/EIA标准，高频长距离通信还需考虑：稳定的特性阻抗、衰减、串扰、回波损耗、传输时延等参数-------具体可以用网络测试仪进行检测
通信电缆/控制电缆的范畴也包含了常见的同轴电缆、BUS总线、电话线、音视频线等；具体的结构、材料、工艺匹配了具体的应用；通信/控制电缆在仪器仪表上的实际使用时，应同时考虑性能和成本，在不影响性能的前提下，优先需用铜芯、PVC、PE、PP等常见的低成本材料。
