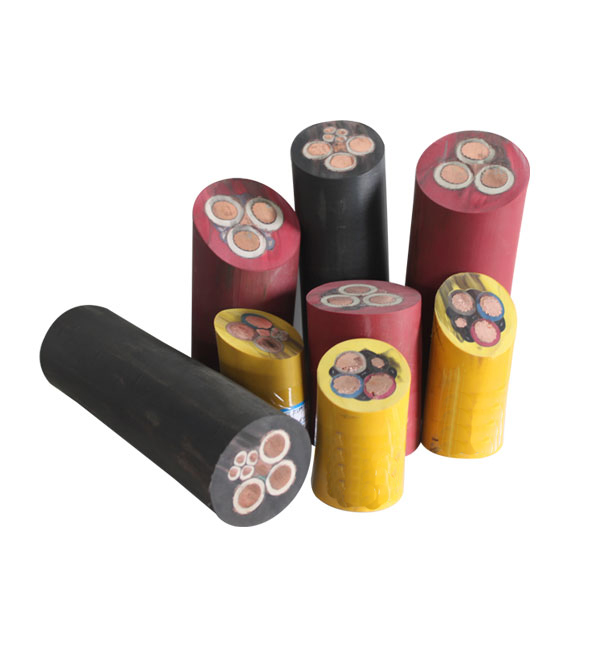

MY,MYP,MYQ矿用橡套电缆
结构特点：
一：导电线芯。柔软性要求以电钻电缆，采掘机电缆为最高；导线结构采取如下措施：
1， 采用较软的细直径铜单线、以小节距束合、复绞。整根电缆的弯曲扭转性还受到绝缘、护套结构的影响，因此不能认为单丝越细，节距越小越好。
2， 采用同向束绞和复绞可提高柔软性。
3， 为了便于导线在绝缘层中的相对滑动和便于安装维修。电钻电缆和小截面的采掘机电缆导线单丝应镀锡，大截面采掘机电缆在导线外还用包纸带隔离绝缘。
二：绝缘层 要求有足够的电绝缘性能
1， 采用含胶量不低于百分之35的橡皮
2， 绝缘厚度比通用橡套电缆要厚
3， 采用电性好的橡皮，并采用好的挤橡工艺(如挤橡硫化连续生产线)
三：屏蔽层
采用半导电橡皮做屏蔽层，应使其过渡电阻达到标准要求，以保证继电保护系统在事故状态下可靠动作。
四：垫芯
1， 垫芯要充分起到在电缆收到冲砸、挤压时的缓冲作用，又不能过大使外径过大。要求设计合理填满绝缘芯线间的空隙。
2， 机械性能应不低于绝缘橡皮的要求。
3， 不能与绝缘线芯产生粘连。
五：成缆结构
1， 要采用较小的节距倍数，改善电缆的柔软性。
2， 为保证地线芯的机械强度，地线芯截面比通用电缆要大些，小截面产品，采用与主线管相同截面。
3， 控制线芯先单独绞合成组，再与主线芯一起成缆。
六：护层
1， 要求有足够的机械强度，耐磨性好。井下电缆要求阻燃。因此采用氯丁胶，且含胶量不小于百分之五十。
2， 6KV移动橡套电缆要求护套有足够的电绝缘性，改善护套的耐电晕开裂性能。
七:电缆要结构密实、紧凑，各元件有相对滑动性。
MY矿用橡套电缆(GB12972--91)
MY橡套电缆实用于交流额外电压Uo/U为3.6/6KV及以下铜芯橡皮绝缘橡皮护套矿用软电缆。
二、使用特性：
一、用处：
1、采煤机软电缆(UC、UCP)、挪动橡套软电缆(UY、UYP)
1)额外电压为Uo/U辨别为0.38/0.66KV、0.66/1.14KV和1.9/3.3KV。
2)电缆导体的长期容许事情温度为65℃。
3)电缆的最小弯曲半径为电缆直径的6倍。
4)黄色护套电缆不得在日光下长期袒露。
2、采煤机屏蔽监视加强型软电缆(UCPJB)
1)额外电压Uo/U为0.66/1.14KV
2)电缆导体的长期容许事情温度为90℃。
3)电缆的最小弯曲半径为电缆直径的15倍。
4)电缆不得在日光下长期袒露。
3、采煤机金属屏蔽软电缆(UCPT)
1) 额外电压Uo/U为0.66/1.14KV
2) 电缆导体的长期容许事情温度为90℃。
3) 电缆的最小弯曲半径为电缆直径的6倍。
4、屏蔽监视型软电缆(UYPJ)、屏蔽橡套软电缆(UYP、UYPT、UYPD)
1)额外电压Uo/U为3.6/6KV。
2)电缆导体的长期容许事情温度为90℃。
3)电缆的最小弯曲半径为电缆直径的6倍。
4)电缆不得在日光下长期袒露。
5)电缆的地线芯必须发好接地。
5、矿用电钻电缆(UZ、UZP)、矿用挪动轻型橡套软电缆(UYQ)
1)额外电压Uo/U为0.3/0.5KV
2)电缆的最小弯曲半径为电缆直径的6倍。
3)电缆导体的长期容许事情温度为65℃。
MYP矿用电缆使用范围
MY-0.66/1.14煤矿用移动橡套软电缆，用于各种井下移动采煤设备的电源连接。
MYP矿用电缆生产标准
MY-0.66/1.14电缆最新生产标准号为MT818.5-2009.
MYP矿用电缆规格
动力线芯绝缘屏蔽采用半导电挤包层或半导电带包层。单芯电缆截面积从4平方毫米到400平方毫米。三芯连地电缆截面积从4平方毫米到150平方毫米。
MYP矿用电缆工作条件
额定电压(U0/U)O 0.66/1.14.电缆最小弯曲半径为电缆直径的6倍。
电缆的地线芯应良好接地。
矿用移动橡套软电缆(UY,UYP)执行标准GB12972.5-91
适用特性:
1,额定电压分别为0.38/0.66KV和0.66/1.14KV.
2,电缆导体的长期允许工作温度为65度.
3,电缆的最小弯曲半径为电缆直径的6倍.
4,黄色护套电缆不得在日光下长期暴露.
型号及用途
UY-0.38/0.66 矿用移动橡套软电缆 额定电压0.38/0.66KV各种井下移动采煤设备的电源连接
UYP-0.38/0.66 矿用移动屏蔽橡套软电缆 额定电压0.38/0.66KV各种井下移动采煤设备的电源连接
UYP-0.66/1.14 矿用移动屏蔽橡套软电缆 额定电压0.66/1.14KV各种井下移动采煤设备的电源连接
UYP-3.6/6 矿用移动屏蔽橡套软电缆 额定电压为3.6/6KV移动式地面矿山机械电源连接.环境温度下
