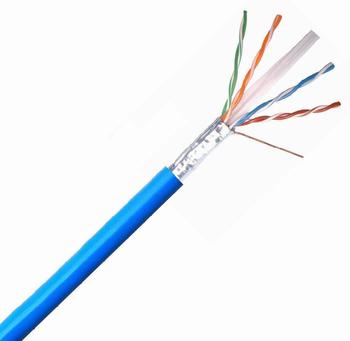

产品名称： 移动安装信号电缆 | |
| 产品型号： | ||
| 产品价格： |
||
| 发布时间：2013-7-9 9:13:29 | ||
| 关 注 度：3005 | ||
应用范围：
带有双重镀锡铜网屏蔽效果，作为测量、检测和控制电缆适合用在机床制造、成套设备安装工程、电站、暖气和空调系统、冷冻设备、办公自动设备、以及数据处理系统等场合。
产品特性：
耐热阻燃，绝缘性能优异、化学性能稳定，因为对绞线屏蔽采用了优质聚乙烯使得传输性能极佳，由于采用了新性的铝箔麦拉加铜网编织双层屏蔽，有效抵抗电磁波干扰。
应用标准：UL758 VDE CE ROHS
电缆结构：
导体：多股精绞铜丝/镀锡铜丝，抗腐蚀性强
绝缘：特殊硬质耐热阻燃PVC/TPE绝缘 对绞线采用PE/TPE
颜色：黑色数字编号，对绞线为红、蓝
内屏蔽：铝箔麦拉绕包裹编织屏蔽镀锡铜网
排流线：（可选）与导体同规格排流效果，方便了线束屏蔽加工
编织：裸铜丝或镀锡铜丝编织屏蔽（可选）
护套：混合80度耐热阻燃PVC护套 通过VW-1阻燃实验
黑色（RAL9005）橙色（RAL2003）
亦可按客户要求定制生产。
额定电压：600/1000V
测试电压：3500V
导 体：多股精绞镀锡铜丝，抗腐蚀性强.
绝 缘：特殊硬质耐热阻燃PVC/TPE绝缘.
对绞线采用PE/TPE
颜 色：黑色数字编号，对绞线为红、蓝，
内屏蔽: 铝箔麦拉包裹屏蔽镀锡铜网屏蔽.
排流线：(可选)与导体同规格排流效果,方便了线束屏蔽加工.
编 织: 裸铜丝或镀锡铜丝编织屏蔽(可选).
护 套: 混合80度耐热阻燃PVC护套,通过VW-1阻燃试验
绿色(RAL6018)
橙色(RAL2003)
紫色(RAL4001)
亦可按客户要求定制生产.
额定电压：600/1000V
测试电压：3500V
|
电缆型号
1对屏蔽的控制对线 |
芯数及截面积
[㎜2] |
近似外径
[㎜] |
近似重量[kg/km] |
|
EKF42065.07. |
(4G0.75+(2×0.5)C)C |
11.0 |
172 |
|
EKF42065.15. |
(4G1.5+(2×1.0)C)C |
12.5 |
250 |
|
EKF42065.15. |
(4G1.5+(2×1.5)C)C |
13.0 |
280 |
|
EKF42065.25. |
(4G2.5+(2×1.0)C)C |
13.5 |
300 |
|
EKF42065.25. |
(4G2.5+(2×1.5)C)C |
14.0 |
312 |
|
EKF42065.40. |
(4G4.0+(2×1.0)C)C |
15.5 |
372 |
|
EKF42065.40. |
(4G4.0+(2×1.5)C)C |
16.0 |
390 |
|
EKF42065.60.10.02.01 |
(4G6.0+(2×1.0)C)C |
18.0 |
495 |
|
EKF42065.60.15.02.01 |
(4G6.0+(2×1.5)C)C |
18.5 |
605 |
|
EKF42065.10. |
(4G10+2×1.0)C)C |
22.0 |
786 |
|
EKF42065.10. |
(4G10+(2×1.5)C)C |
22.5 |
925 |
|
EKF42065.16. |
(4G16+(2×1.0)C)C |
24.5 |
1050 |
|
EKF42065.16. |
(4G16+(2×1.5)C)C |
24.5 |
1165 |
|
EKF42065.25. |
(4G25+(2×1.5)C)C |
29.5 |
1466 |
|
EKF42065.35. |
(4G35+(2×1.5)C)C |
33.0 |
2090 |
|
2对屏蔽的控制对线 |
|
|
|
|
EKF42065.07. |
(4G0.75+2×(2×0.34)C)C |
11.5 |
160 |
|
EKF42065.10. |
(4G1.0+2×(2×0.75)C)C |
12.0 |
295 |
|
EKF42065.15. |
(4G1.5+2×(2×0.34)C |
12.5 |
233 |
|
EKF42065.15. |
(4G1.5+2×(2×0.75)C)C |
12.5 |
225 |
|
EKF42065.25. |
(4G2.5+2×(2×1.5)C)C |
15.5 |
317 |
|
EKF42065.40. |
(4G4.0+2×(2×1.5)C)C |
17.0 |
412 |
|
EKF42065.60.15.02.02 |
(4G6.0+2×(2×1.5)C)C |
18.0 |
530 |
|
EKF42065.10. |
(4G10+2×(2×1.5)C)C |
21.5 |
720 |
|
EKF42065.16. |
(4G16+2×(2×1.5)C)C |
23.5 |
978 |
|
EKF42065.25. |
(4G25+2×(2×1.5)C)C |
28.5 |
1357 |
|
EKF42065.35. |
(4G35+2×(2×1.5)C)C |
33.0 |
1844 |
|
2对带屏蔽的四星式控制对线 |
|
|
|
|
EKF42065.25.05.04 |
(4G2.5+(4×0.5)C)C |
13.0 |
258 |
|
EKF42065.60.05.04 |
(4G6.0+(4×0.5)C)C |
16.0 |
430 |
|
不带控制对线 |
|
|
|
|
EKF42065.15.04 |
(4G1.5)C |
8.5 |
113 |
|
EKF42065.25.04 |
(4G2.5)C |
10.5 |
155 |
|
EKF42065.40.04 |
(4G4.0)C |
12.0 |
231 |
|
EKF42065.60.04 |
(4G6.0)C |
14.0 |
347 |
|
EKF42065.10.04 |
(4G10.0)C |
17.5 |
548 |
|
EKF42065.16.04 |
(4G16.0)C |
20.5 |
801 |
