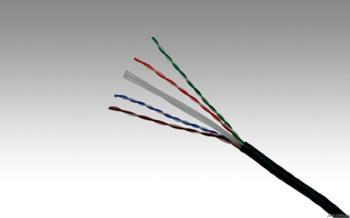

                        轨道电路信号电缆

一、用途

   本产品适用于额定电压交流500V或直流1000V及以下轨道电路信号系统中传输轨道电路信号，或某些自动装置用固定敷设的电缆，也可用作同步环线（SYA）室外的控制电缆。

二、电缆型号表示方法：

    系列代号
     轨道电路信号电缆 …………………… PG
    型式代号
     铜导体 …………………… T（省略）
     聚乙烯绝缘 …………………… Y
     铜带屏蔽 …………………… P2
     聚乙烯外护套 …………………… 03
     铝塑粘结综合护套 …………………… A
     铝护套 …………………… L
     钢带铠装聚乙烯护套 …………………… 23
三、电缆标记：
    规格
    电缆的规格以缆芯芯数表示。规格为：4、8、12、16、20、24、28、32、36、40、44、48、52、56、60。
    规格代号为
    电缆标称星绞线组数×4×导线标称直径。
四、型号及名称（表1）

五、技术性能
    1）导体采用符合GB3953规定的软圆铜线，标称直径为1.4mm。
    2）绝缘采用无卤聚乙烯塑料，并制成红、绿、白、兰四种颜色。
    3）线组采用上述颜色的四根不同的绝缘线芯绞合成星型四线组，不同绞合节距的四线组疏绕不同颜色的非吸湿性丝带加以区分。
    4）缆芯
    a）除四芯电缆外,其它规格的缆芯外层绞合方向均为右向,相邻层绞向相反。
    b）电缆A端线组排序符合Q/321023KLA65-2001的规定。
    c）缆芯外包覆符合GB/13849.3规定的聚酯纤维阻水带，再包覆阻燃玻璃丝带。
    d）缆芯内所用填充物为阻燃玻璃丝绳。
    5）屏蔽根据电缆不同性能要求采用纵包方式纵包铜层厚度为0.1mm的铜塑复合带、铝层厚度为0.2mm铝塑复合带或铝护套。
      PE内护-采用低烟、无卤、阻燃PE料
      铠装层-采用符合GB4175规定的镀锌钢带，其标称厚度为0.3mm
      PE外护套-采用低烟、无卤、阻燃PE护套料
    6）电缆的电气性能应符合表2规定。

六、使用特性
    1 电缆的使用环境温度为-20～+70℃。
    2 电缆导体的长期允许工作温度应不超过70℃。
    3 电缆敷设环境温度应不低于-10℃。
    4 屏蔽型电缆可用于需要设置屏蔽的电气化轨道电路区段。
    5 铝护套电缆具有良好的屏蔽作用，可用于电气化轨道电路区段的干线或强电干扰地区。
    6 电缆的允许弯曲半径：非铠装型电缆应不小于电缆外径的10倍；铠装型电缆应不小于电缆外径的15倍。
七、交货长度
    500m及以上的电缆不少于总交货长度的50%；50m至250m的短段电缆交货长度不超过总交货长度的5%。
    电缆长度计量误差应不超过±0.5%。
    根据双方协议，允许以任何长度电缆交货。
