产品名称： Li2YCY PiMF数据传输屏蔽电缆线 | |
| 产品型号： Li2YCY PiMF | ||
| 产品价格： |
||
| 发布时间：2015/9/2 10:49:06 | ||
| 关 注 度：3186 | ||
应用及描述
Li2YCY PiMF特别适用于布线数据系统和大型工业厂房的控制系统，敏感的信号和高比特率的传输以满足近端串音衰减和在电路中的高电串扰的要求。也可用于测量值传输和串行2线接口，这种类型的电缆可在有限的环境中移动安装，可固定安装在干燥和潮湿的室内环境中。
www.anhdl.com
标准及认证
CE 低压73/23/EEC和93/68/EEC指令, ROHS认证
http://www.anhdl.com

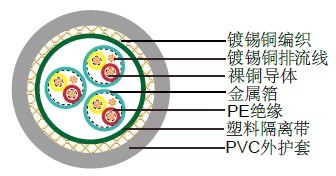

电缆结构
- 裸铜导体
- 遵循DIN VDE 0295 cl.5, IEC 60228 cl.5
- PE绝缘2YI1类，遵循DIN VDE 0207-2
- 黄红线芯, 每对按DIN 47100编码
- 两芯对绞成对
- 塑料隔离带
- 金属塑料复合带单对屏蔽，多股镀锡铜排流线
- 线对(PiMF)总绞
- 塑料隔离带
- 85%镀锡铜编织
- PVC外护套YM2类，灰色，遵循DIN VDE 0207-5, 护套为加强PVC Yv时，护套颜色为黑色
http://www.anhdl.com
技术特性
- 工作电压: 250 V
- 测试电压:
导体对导体1200V
导体对屏蔽500V
屏蔽对屏蔽500V
- 最小弯曲半径: 10 x Ø
- 应用时的工作温度: -5º C ～ +70º C
- 静态时可承受的温度: -30º C ～ +70º C
- 阻燃: IEC 60332.1-2
- 绝缘电阻: 5GΩ x km
- 1 MHz时，串扰衰减最小为 75 dB
- 1 MHz时的阻抗:
0.22mm² 大约. 80Ohm
0.34mm² 大约. 85Ohm
0.5mm² 大约. 80Ohm
1.0mm² 大约. 75Ohm
- 800 Hz时的互容:
0.22mm² 最大.70nF/km
0.34mm² 最大.70nF/km
0.5mm² 最大.75nF/km
1.0mm² 最大.85nF/km
- 环路电阻:
0.22mm² 最大.186Ohm/km
0.34mm² 最大.115Ohm/km
0.5mm² 最大.78.4Ohm/km
1.0mm² 最大.39Ohm/km
电缆参数
|
线规 |
芯数 x 导体 |
标称外径 |
铜的重量 |
线缆重量 |
|
24(7/32) |
2 x 2 x 0.22 |
7.7 |
33 |
38 |
|
24(7/32) |
3 x 2 x 0.22 |
7.8 |
42 |
57 |
|
24(7/32) |
4 x 2 x 0.22 |
9.3 |
50 |
83 |
|
24(7/32) |
8 x 2 x 0.22 |
10.8 |
85 |
133 |
|
24(7/32) |
10 x 2 x 0.22 |
11.6 |
100 |
164 |
|
22(7/30) |
2 x 2 x 0.34 |
9.0 |
43 |
70 |
|
22(7/30) |
3 x 2 x 0.34 |
9.1 |
55 |
85 |
|
22(7/30) |
4 x 2 x 0.34 |
9.4 |
64 |
103 |
|
22(7/30) |
8 x 2 x 0.34 |
13.4 |
127 |
191 |
|
22(7/30) |
10 x 2 x 0.34 |
14.3 |
150 |
230 |
|
20(7/28) |
2 x 2 x 0.5 |
9.1 |
50 |
101 |
|
20(7/28) |
3 x 2 x 0.5 |
10.0 |
66 |
120 |
|
20(7/28) |
4 x 2 x 0.5 |
12.0 |
108 |
172 |
|
20(7/28) |
5 x 2 x 0.5 |
13.1 |
120 |
201 |
|
20(7/28) |
6 x 2 x 0.5 |
14.4 |
148 |
260 |
|
20(7/28) |
8 x 2 x 0.5 |
15.0 |
180 |
310 |
|
20(7/28) |
10 x 2 x 0.5 |
17.6 |
236 |
398 |
|
20(7/28) |
16 x 2 x 0.5 |
21.2 |
338 |
515 |
|
20(7/28) |
20 x 2 x 0.5 |
22.9 |
394 |
688 |
|
20(7/28) |
30 x 2 x 0.5 |
27.9 |
577 |
980 |
|
20(7/28) |
40 x 2 x 0.5 |
38.3 |
684 |
1390 |
|
20(7/28) |
50 x 2 x 0.5 |
43.2 |
834 |
1860 |
|
18(24/32) |
2 x 2 x 0.75 |
10.4 |
61 |
117 |
|
18(24/32) |
3 x 2 x 0.75 |
11.3 |
97 |
142 |
|
18(24/32) |
4 x 2 x 0.75 |
14.0 |
141 |
240 |
|
18(24/32) |
5 x 2 x 0.75 |
15.1 |
163 |
304 |
|
18(24/32) |
6 x 2 x 0.75 |
16.8 |
198 |
352 |
|
18(24/32) |
8 x 2 x 0.75 |
17.2 |
246 |
415 |
|
18(24/32) |
10 x 2 x 0.75 |
19.8 |
305 |
505 |
|
18(24/32) |
16 x 2 x 0.75 |
24.0 |
446 |
732 |
|
18(24/32) |
20 x 2 x 0.75 |
25.6 |
530 |
860 |
|
18(24/32) |
30 x 2 x 0.75 |
30.9 |
765 |
1210 |
|
17(32/32) |
2 x 2 x 1.0 |
11.9 |
72 |
130 |
|
17(32/32) |
3 x 2 x 1.0 |
12.2 |
104 |
161 |
|
17(32/32) |
4 x 2 x 1.0 |
16.2 |
186 |
360 |
|
17(32/32) |
5 x 2 x 1.0 |
17.4 |
231 |
412 |
|
17(32/32) |
6 x 2 x 1.0 |
18.7 |
260 |
472 |
|
17(32/32) |
8 x 2 x 1.0 |
19.2 |
322 |
540 |
|
17(32/32) |
10 x 2 x 1.0 |
22.2 |
382 |
670 |
|
17(32/32) |
16 x 2 x 1.0 |
26.9 |
578 |
982 |
|
17(32/32) |
20 x 2 x 1.0 |
29.4 |
710 |
1240 |
|
17(32/32) |
30 x 2 x 1.0 |
35.4 |
1050 |
1720 |
|
18(24/32) |
2 x 2 x 1.5 |
12.8 |
81 |
164 |
|
18(24/32) |
3 x 2 x 1.5 |
14.1 |
141 |
197 |
|
18(24/32) |
4 x 2 x 1.5 |
17.4 |
261 |
480 |
|
16(30/30) |
5 x 2 x 1.5 |
18.4 |
284 |
516 |
|
16(30/30) |
6 x 2 x 1.5 |
20.1 |
355 |
590 |
|
16(30/30) |
8 x 2 x 1.5 |
20.7 |
448 |
696 |
|
16(30/30) |
10 x 2 x 1.5 |
23.9 |
551 |
874 |
|
16(30/30) |
16 x 2 x 1.5 |
29.7 |
838 |
1340 |
|
16(30/30) |
20 x 2 x 1.5 |
31.7 |
1030 |
1620 |
