产品名称： HO7 RN-F 450/750V高柔韧性橡胶电缆 | |
| 产品型号： HO7 RN-F 450/750V | ||
| 产品价格： |
||
| 发布时间：2015/9/16 22:19:29 | ||
| 关 注 度：9786 | ||

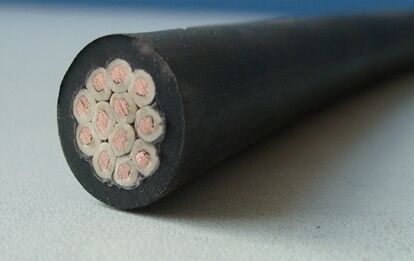

HO7 RN-F 450/750V高柔韧性橡胶电缆
电缆结构 :
高柔韧性单芯乙丙橡胶护套橡胶电缆，高柔韧性多芯乙丙橡胶护套橡胶电缆
导体材料: BS6360 class5 标准的柔软的镀锡铜
绝缘材料: BS 7655 标准的乙丙橡胶绝缘 (E.P.R).
护套材料: 氯丁橡胶 EM2符合BS 7655 标准
H - 通过高协调性能认证
7 - 额定电压450/750伏
R - 天然或合成橡胶
N - 氯丁（二烯）橡胶
F - 柔软多股导体
用途 :
该电缆主要作为尾缆用于为可移动设备提供能量。加厚的橡胶电缆不仅性能提高，而且极易安装。PCP橡胶电缆同时还具有防油防燃的性能。
技术参数 :
额定电压: 450/750V
测试电压 : 2500V
工作温度: -20°C to +85°C
弯曲半径: 15倍电缆直径
相关标准 :
根据 DIN57282，VDE0282， VDE0165 ， VDE0472 和 BS6500（ 5 芯以下）标准生产。
线芯标识:
1 芯: 黑色
2 芯: 棕色, 蓝色
3 芯: 绿色/黄色，棕色，蓝色
4 芯: 绿色/黄色，黑色，蓝色，棕色
5 芯: 绿色/黄色，黑色，蓝色，棕色，黑色
H07RN-F单芯类型橡胶电缆 450/750V EPR/PCP
|
芯数/截面积 |
股数/每股直径 |
护套厚度 |
最大外径 |
标称重量 |
|
1x1.5 |
30x0.25 |
0.8 |
6.0 |
49 |
|
1x 2.5 |
50x0.25 |
0.9 |
6.6 |
63 |
|
1x4 |
56x0.30 |
1.0 |
7.6 |
92 |
|
1x6 |
84x0.30 |
1.0 |
8.3 |
115 |
|
1x10 |
80x0.40 |
1.2 |
10.7 |
189 |
|
1x16 |
126x0.40 |
1.2 |
12.0 |
260 |
|
1x25 |
196x0.40 |
1.4 |
14.1 |
369 |
|
1x35 |
276x0.40 |
1.4 |
15.8 |
500 |
|
1x50 |
396x0.40 |
1.6 |
18.3 |
689 |
|
1x70 |
360x0.50 |
1.6 |
20.7 |
918 |
|
1x95 |
475x0.50 |
1.8 |
23.4 |
1202 |
|
1x120 |
608x0.50 |
1.8 |
25.6 |
1489 |
|
1x150 |
756x0.50 |
2.0 |
28.3 |
1824 |
|
1x185 |
925x0.50 |
2.2 |
31.0 |
2202 |
|
1x240 |
1221x0.50 |
2.4 |
34.5 |
2847 |
|
1x300 |
1525x0.50 |
2.6 |
37.7 |
3495 |
|
1x400 |
2013x0.50 |
2.8 |
37.7 |
3495 |
|
1x500 |
1769x0.60 |
3.0 |
37.7 |
3495 |
|
1x630 |
2257x0.60 |
3.0 |
37.7 |
3495 |
H07RN-F 2芯类型橡胶电缆450/750V EPR/PCP
|
芯数/截面积 |
股数/每股直径 |
护套厚度 |
最大外径 |
标称重量 |
|
2 X 1.0 |
32/0.20 |
0.8 |
8.4 |
98 |
|
2 X 1.5 |
30/0.50 |
0.8 |
9.4 |
116 |
|
2 X 2.5 |
50/0.25 |
0.9 |
11 |
164 |
|
2 X 4.0 |
56/0.30 |
1.0 |
12.8 |
232 |
|
2 X 6.0 |
84/0.30 |
1.0 |
14.2 |
297 |
|
2 X 10.0 |
80/0.40 |
1.2 |
20.4 |
573 |
|
2 X 16.0 |
126/0.40 |
1.2 |
23 |
774 |
|
2 X 25.0 |
196/0.40 |
1.4 |
27.4 |
1110 |
|
2 X 35.0 |
276/0.40 |
1.4 |
30.8 |
1474 |
H07RN-F 3芯类型橡胶电缆450/750V EPR/PCP
|
芯数/截面积 |
股数/每股直径 |
护套厚度 |
最大外径 |
标称重量 |
|
3 X 1.0 |
32/0.20 |
0.8 |
9.0 |
108 |
|
3 X 1.5 |
30/0.50 |
0.8 |
10.3 |
141 |
|
3 X 2.5 |
50/0.25 |
0.9 |
11.8 |
200 |
|
3 X 4.0 |
56/0.30 |
1.0 |
13.7 |
285 |
|
3 X 6.0 |
84/0.30 |
1.0 |
15.2 |
371 |
|
3 X 10.0 |
80/0.40 |
1.2 |
21.9 |
712 |
|
3 X 16.0 |
126/0.40 |
1.2 |
24.7 |
971 |
|
3 X 25.0 |
196/0.40 |
1.4 |
29.4 |
1394 |
H07RN-F 4芯类型橡胶电缆450/750V EPR/PCP
|
芯数/截面积 |
股数/每股直径 |
护套厚度 |
最大外径 |
标称重量 |
|
4 X 1.0 |
32/0.20 |
0.8 |
10.0 |
134 |
|
4 X 1.5 |
30/0.25 |
0.8 |
11.2 |
174 |
|
4 X 2.5 |
50/0.25 |
0.9 |
12.6 |
249 |
|
4 X 4.0 |
56/0.30 |
1.0 |
15.1 |
361 |
|
4 X 6.0 |
84/0.30 |
1.0 |
16.9 |
480 |
|
4 X 10.0 |
80/0.40 |
1.2 |
24 |
890 |
|
4 X 16.0 |
126/0.40 |
1.2 |
27 |
1225 |
|
4 X 25.0 |
196/0.40 |
1.4 |
32.6 |
1792 |
|
4 X 35.0 |
276/0.4 |
1.4 |
36.5 |
2380 |
|
4 X 50.0 |
396/0.4 |
1.6 |
42 |
3635 |
|
4 X 70.0 |
360/0.5 |
1.6 |
49 |
4830 |
|
4 X 95.0 |
475/0.5 |
1.8 |
55 |
6320 |
H07RN-F 5芯类型橡胶电缆450/750V EPR/PCP
|
芯数/截面积 |
股数/每股直径 |
护套厚度 |
最大外径 |
标称重量 |
|
5 X 1.0 |
32/0.20 |
0.8 |
11.0 |
170 |
|
5 X 1.5 |
30/0.50 |
0.8 |
12.3 |
218 |
|
5 X 2.5 |
50/0.25 |
0.9 |
14.5 |
309 |
|
5 X 4.0 |
56/0.30 |
1.0 |
16.9 |
450 |
|
5 X 6.0 |
84/0.30 |
1.0 |
18.8 |
595 |
|
5 X 10.0 |
80/0.40 |
1.2 |
26.5 |
1100 |
|
5 X 16.0 |
126/0.40 |
1.2 |
30 |
1528 |
|
5 X 25.0 |
196/0.40 |
1.4 |
36 |
2200 |
|
5 X 35.0 |
276/0.40 |
1.4 |
40 |
2925 |
H07RN-F H07RN-F 多芯类型橡胶电缆 450/750V EPR/PCP
|
芯数/截面积 |
股数/每股直径 |
护套厚度 |
最大外径 |
标称重量 |
|
7 X 1.5 |
30/0.50 |
0.8 |
14.6 |
295 |
|
7 X 2.5 |
50/0.25 |
0.9 |
16.6 |
410 |
|
12 X 1.5 |
30/0.50 |
0.8 |
18.9 |
500 |
|
12 X 2.5 |
50/0.25 |
0.9 |
22 |
720 |
|
19 X 1.5 |
30/0.50 |
0.8 |
22.5 |
715 |
|
19 X 2.5 |
50/0.25 |
0.9 |
26 |
1030 |
|
24 X 1.5 |
30/0.50 |
0.8 |
25 |
900 |
|
24 X 2.5 |
50/0.25 |
0.9 |
29 |
1350 |
|
27 X 1.5 |
30/0.50 |
0.8 |
29 |
1100 |
|
27 X 2.5 |
50/0.25 |
0.9 |
33 |
1521 |
|
37 X 1.5 |
30/0.50 |
0.8 |
29.8 |
1300 |
|
37 X 2.5 |
50/0.25 |
0.9 |
36 |
1900 |
