TRVUP聚氨酯（PUR)护套高柔性屏蔽拖链电缆

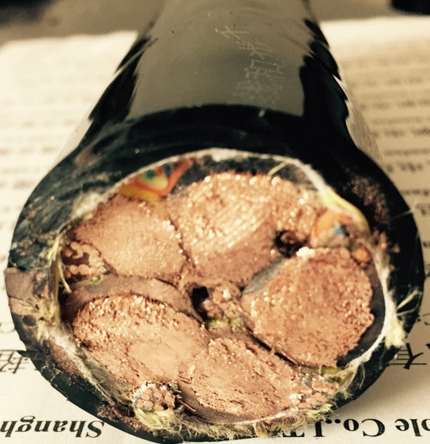

产品结构
●产品型号： TRVUP
●产品规格： （2-38）芯,（0.14-1.5）mm2；（2-25）芯，（2.0-25）mm2
●导体 ： 高抗弯强度的精细裸铜多股绞合
（符合IEC60228 cl.6 VDE0295 cl.6标准）
●绝缘 ： 高机械性能PVC混合物（符合VDE0207标准）
●线芯绞合方式：线芯数量＜12芯，芯线以短节距分层绞合在一起
线芯数量≥12芯，芯线采用两次复绞，特别是抗扭力结构
芯线中间加加强芯http://www.anhdl.com
●线芯识别 ： 截面积＜0.5mm2
芯线以颜色区分（红、黄、绿、蓝、黑、灰、白、紫、粉红、棕、橙）等
截面积≥0.5mm2，一根黄绿线芯，其余都为黑色带白色数字
●屏蔽 ： 高抗弯强度的镀锡编织屏蔽，线覆盖率为85%
●外护套 ： 低粘性、耐油PUR基混合物，适用于拖链（符合VDE0282标准）
●护套颜色 ： 黑色（与RAL9005相似)（其它颜色根据客户要求）
绿色（与RAL6005相似)
橙色（与RAL2003相似)
技术特性
●额定电压： ＜0.5mm2 300/300V； ≥0.5mm2 300/500V
●测试电压： ＜0.5mm2 1500V/5min；≥0.5mm22000V/5min
●使用温度范围： -35℃至+90℃ http://www.anhdl.com
（移动安装） 当行程＜10米时，弯曲半径为：6.8×D
当行程≥10米时，弯曲半径为：7.5×D
●使用温度范围： -50℃至+90℃
（固定敷设） 弯曲半径为：5×D
●最大速度： 10米/秒；5米/秒
（架空/滑行）
●最大速度： 80米/秒
●短路时可达最高温度：+250℃
●弯曲寿命： 40次/分钟，＞500万次
●阻燃特性： 符合IEC332-1 标准
●材料性能：耐寒、防水解和耐油、抗辐射、耐臭氧、耐候性、耐酸碱
●高耐磨、高的机械负荷、优异耐曲挠性、抗扭曲性、良好的电磁抗干扰性
应用场合
●用于高负载、完全防油
●用于受到中等阳光辐射的室内和室外屏蔽场所
●特别适应于水平架空和行程小于200米的长行程场合
●适用于工业作用环境下的频繁弯曲场合，高架仓库存储和提取设备及物流设备系统、五金冲压、机械（人）手、建筑机械、码头、消防车、起重运输设备、汽车制造、冷藏设备、装甲车、坦克链等。特别应用重机械负荷，海岸、港口、野外、高低温、高污染等恶劣环境场所。
电缆选型表
型号 规格 工作电压 工作温度 弯曲半径 移动频率
TRVUP 2*0.5 450/750V ℃ +120-40 外径6倍 500万次
TRVUP 2*0.75 450/750V ℃ +120-40 外径6倍 500万次
TRVUP 2*1.0 450/750V ℃ +120-40 外径6倍 500万次
TRVUP 2*1.5 450/750V ℃ +120-40 外径6倍 500万次
TRVUP 2*2.5 450/750V ℃ +120-40 外径6倍 500万次
TRVUP 2*4 450/750V ℃ +120-40 外径6倍 500万次
TRVUP 2*6 450/750V ℃ +120-40 外径6倍 500万次
TRVUP 2*10 450/750V ℃ +120-40 外径6倍 500万次
TRVUP 3*0.5 450/750V ℃ +120-40 外径6倍 500万次
TRVUP 3*0.75 450/750V ℃ +120-40 外径6倍 500万次
TRVUP 3*1.0 450/750V ℃ +120-40 外径6倍 500万次
