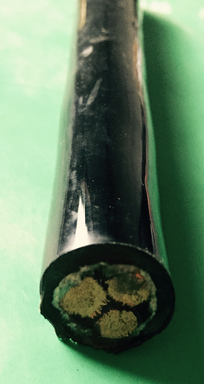

G-TRVV G-TRVVP G-TRVVSP高度柔性拖链电缆
产品结构
●产品型号： G-TRVV G-TRVVP G-TRVVSP
●产品规格： （2-38）芯,（0.14-1.5）mm2；（2-25）芯，（2.0-16）mm2
●导体 ： 高抗弯强度的精细裸铜多股绞合
（符合IEC60228 cl.6 VDE0295 cl.6标准）
●绝缘 ： 高机械性能PVC混合物
（符合VDE0207标准） http://www.anhdl.com
●线芯绞合方式：线芯数量＜12芯，芯线以短节距分层绞合在一起
线芯数量≥12芯，芯线采用两次复绞，特别是抗扭力结构
芯线中间加加强芯
●线芯识别 ： 截面积＜0.5mm2
芯线以颜色区分（红、黄、绿、蓝、黑、灰、白、紫、粉红、棕、橙）等
截面积≥0.5mm2，一根黄绿线芯，其余都为黑色带白色数字
●屏蔽 ： 高抗弯强度的镀锡编织屏蔽，线覆盖率为85%
●外护套 ： 低粘性PVC基混合物，适用于拖链（符合VDE0282标准）
●护套颜色 ： 黑色（与RAL9005相似)（其它颜色根据客户要求）
灰色（与RAL7001相似) http://www.anhdl.com
橙色（与RAL2003相似)
技术特性
●额定电压： ＜0.5mm2 300/300V； ≥0.5mm2 300/500V
●测试电压： ＜0.5mm2 1500V/5min；≥0.5mm22000V/5min
●使用温度范围： -30℃至+90℃
（移动安装） 当行程＜10米时，弯曲半径为：6.8×D
当行程≥10米时，弯曲半径为：7.5×D
●使用温度范围： -40℃至+90℃
（固定敷设） 弯曲半径为：5×D
●最大速度： 10米/秒；5米/秒
（架空/滑行）
●最大速度： 80米/秒
●短路时可达最高温度：+250℃
●弯曲寿命： 40次/分钟，＞400万次
●阻燃特性： 符合IEC332-1 标准
●材料性能：防浅水、耐油、抗辐射、耐寒、耐磨、能承受较重的机械外力
●比中度拖链电缆更快加速度与更强的耐曲挠性
应用场合
●用于高负载
●特别适应于水平架空和行程小于100米的长行程需要屏蔽的场合
●适用于物流设备系统、五金冲压、机械（人）手、建筑机械、码头、消防车、汽车制造、木材石材加工设备、机床加工等。http://www.anhdl.com
