耐火控制电缆 ZCN-KVVP3 0.45/0.75kV

适用范围

系统

本产品适用于工频交流额定电压0.45/0.75kV及以下自动控制、监视回路、保护线路等系统。

场合

固定敷设在冶金、电力、建筑等行业的室内等要求阻燃、耐火、有屏蔽的场合。

产品特点

本产品有较好阻燃、耐火性能，有较好屏蔽性。生产原料来源广泛且价格低廉，易于加工制造。

符合标准

规范号

【ZCN-KVVP3 0.45/0.75kV】

执行标准

GB/T9330-2008 塑料绝缘控制电缆

附加标准

GB/T19666-2005 阻燃和耐火电线电缆通则

使用特性

额定电压

工频交流额定电压为0.45/0.75kV，使用交流系统最高电压应不超过1.0kV。

工作温度

电缆导体长期允许最高工作温度为70℃；短路时，电缆导体的最高温度不超过160℃，持续时间不超过5S。

环境温度

最低工作环境温度-15℃。

敷设温度

电缆的敷设温度应不低于0℃。

弯曲半径

最小弯曲半径应不小于电缆外径的6倍。

敷设落差

敷设时，不受落差限制。

产品标识

线芯

电缆芯数 优先选用的颜色 2无优先选用色谱。 3浅绿色、棕色、或是浅蓝色，黑色，棕色。 4浅蓝色、黑色、棕色，或是浅蓝色、黑色、棕色、黑色或棕色。 5浅蓝色、黑色、棕色、黑色或棕色；或是浅蓝色、黑色、棕色、黑色或棕色、黑色或棕色。（提示：制造商可依据实际情况对颜色色谱进行编辑） 数字标识 当绝缘线芯采用数字标志时，绝缘应为同一种颜色按照数字排列，但黄/绿组合色绝缘线芯除外。数字应用阿拉伯数字印在绝缘线芯的表面上，数字颜色应相同并与绝缘颜色有明显反差且字迹清楚；数字标志应沿着绝缘线芯以相等的间隔重复出现，相邻两组数字标志应彼此颠倒。当标志由单个数字组成时，则应在数字的下面放一破折号，如果标志是由两个数字组成时，则应上下排列并在后面数字的下方放置破折号，相邻两组数字标志的间距d应不大于50mm。

外皮

电缆应有制造厂商名、产品型号和额定电压的连续标志，厂名标志可以是制造厂商或商标的重复标志；一个完整标志的末端与下一标志的始端之间的距离在电缆外护套上应不超过550mm；在电缆绝缘或包带上应不超过275mm；印刷标志应耐擦且不容脱落，表面的印字内容应该清晰可辨。

交货与允差

交货长度

成卷长度为100米，成盘长度应大于100米；24芯及以下，允许有不小于20米的短段电缆交货，其短段线缆交货长度应不超过交货总长度的5%，或可根据双方协议任何长度的电缆交货。

长度误差

交货长度计量误差为±0.5%。

包装,运输和贮存

包装

成卷或成盘电缆应卷绕整齐，妥善包装。电缆盘应符合JB/T8137-1999的规定。电缆端头应可靠密封，伸出盘外的电缆端头应加保护罩。电缆包装上应附有标签标明：制造厂名称、型号、规格、额定电压、长度、质量、制造日期、标准编号或认证标志、电缆盘正确旋转方向等内容。

运输

运输一般采用车辆、船舶形式，运输时必须将电缆牢靠的规定，以免互撞或翻倒对电缆或器具造成损伤。电缆盘不许平放。运输中严禁从高处扔下装有电缆的电缆盘。

贮存

成品电缆应存放在温度0～40℃之间，湿度85%以上的环境中，做到不被阳光直接暴晒、被雨淋，应适量通风，保持环境的干燥。电缆按照以上规定要求进行存储和使用，一般可以使用25年以上。

订货须知

订货时应正确标明电缆的型号、规格、长度、交货日期、包装方式等必要信息，例如： 型号：ZCN-KVVP3-0.45/0.75kV 规格：24×1.5 长度：10000m 包装方式：铁盘包装 交货日期：至日有效。

安装须知

安装时，环境温度应不宜低于0℃，若温度计测试环境温度低于0℃，应先对电缆进行预热处理后再准备安装；应严格控制电缆敷设过程中的弯曲半径，以免造成电缆内部机械损伤，敷设时的弯曲半径应不小于电缆外径的16倍，完成时，保证运行时弯曲半径应不小于电缆外径的20倍。对黄/绿双色绝缘的线芯应按照指定的位置进行连接。

中文全称

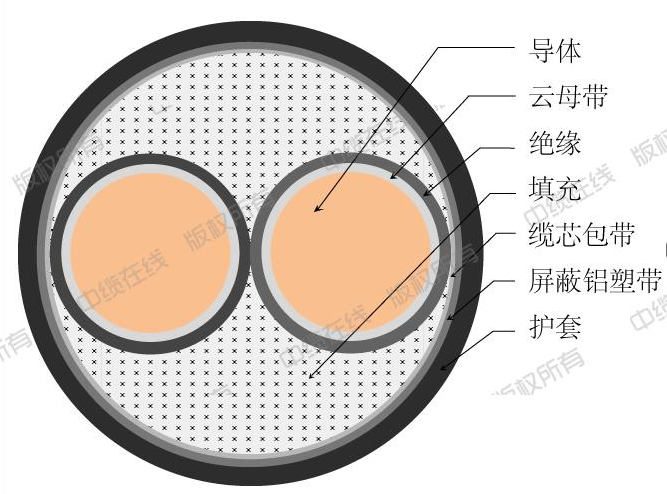

额定电压0.45/0.75kV 实心 铜导体 聚氯乙烯绝缘 铝塑复合带屏蔽 黑色聚氯乙烯护套 导体长期允许工作温度为70℃ 阻燃C类耐火 控制电缆 技术符合GB/T9330-2008和GB/T19666-2005规范要求

代号说明

项目名称 代号 代号说明

阻燃特性 ZC 阻燃C类

耐火特性 N 耐火

系列代号 K 控制电缆

绝缘材料 V 聚氯乙烯

内护层/护套材料 V 聚氯乙烯

总屏材料 P3 铝塑复合带

耐温等级 70 导体长期允许最高工作温度为70℃

导体种类 A 实心导体

导体材质 T 铜

额定电压 0.45/0.75kV 额定电压0.45/0.75kV

外皮着色 BK 黑

执行标准 GB/T 9330-2008 GB/T 9330-2008 标准

附加标准 GB/T 19666-2005 GB/T 19666-2005 标准

试验

电缆检验分为出厂检验和型式检验。 1、出厂检验 出厂检验包括100%检验和抽样检验。 100%检验项目：1）、电气性能试验：绝缘线芯电压试验；2）、交货长度。 抽样检验应在完成100%检验项目且检验合格后的电缆上进行。 抽样检验项目：1）、结构尺寸检验：绝缘厚度、护套厚度、成缆、屏蔽、内衬层、铠装、外径、成品电缆同一截面上最大外径与最小外径之差；2）、绝缘机械物理性能；3）、护套机械物理性能；4）、电气性能试验：导体电阻、成品电压试验、70℃时绝缘电阻；5）、电缆的燃烧性能；6）、外观：印刷标志、表观。 2、型式检验 型式试验样本电缆应在出厂检验合格的电缆中随机抽取，样本大小为3个。 进行型式检验的项目：1）、结构尺寸检验：绝缘厚度、护套厚度、成缆、屏蔽、内衬层、铠装、外径、成品电缆同一截面上最大外径与最小外径之差；2）、绝缘机械物理性能；3）、护套机械物理性能；4）、电气性能试验：导体电阻、绝缘线芯电压试验、成品电压试验、70℃时绝缘电阻；5）、电缆的燃烧性能；6）、外观：印刷标志、表观；7）、交货长度。 产品性能要求和试验方法按标准GB/T 9330的规定。

验收

1 性能验收试验的目的为了检验合同产品的所有性能是否符合要求。 2 性能验收试验的地点为需方现场。 3 性能验收试验的时间在产品168小时满负荷试运后6个月内进行，具体试验时间由双方协商确定。 4 性能验收试验所需的测点、一次元件和就地仪表的装设由供方提供，需方配合。供方也要提供试验所需的技术配合和人员配合。 5 性能验收试验的内容 按照供货商质量保证及试验要求。 6 性能验收试验的标准 按照供货商的质量保证及试验要求。 7 性能验收试验由需方主持，供方参加。试验大纲由需方提供，与供方讨论后确定。具体试验由双方认可的测试部门完成。 8 性能验收试验结果的确认 性能验收试验报告由测试单位编写，报告结论双方均承认。如双方对试验的结果有不一致意见，双方协商解决。如仍不能达成一致，则提交双方上级部门协商。 9 进行性能验收试验时，一方接到另一方试验通知而不派人参加试验，则被视为对验收试验结果的同意。

监造

1 监造依据 参考原电力工业部、机械工业部印发的电办（1995）37号文《大型电力设备质量监造暂行规定》、《驻大型电力设备制造厂总代表组工作条例》。 参考DL/T 586-2008 《设备监造技术导则》。 GB/T 50319- 2000建设工程监造规范、GB /T 19000 idt ISO9000《质量管理和质量保证》标准。 用户与制造厂签订设备采购合同中的有关商务条款及技术协议，包括具有法律效力的来往文件、书信、函电等。 经用户与制造厂确认的产品设备图样及设计单位出具的修改通知书。 技术文件和设计图样涉及的国家标准、行业标准、企业标准（以最新版本为准）。若技术文件与设计图样采用的标准相互不一致时，以国家标准、行业标准、企业标准为采用的递推顺序。 当设计图样与引用标准不一致时，原则上以标准中的要求为准，但对零部件有特殊要求者除外。 2 监造方式 文件见证、现场见证和停工待检，即R点、W点、H点。 每次监造内容完成后，供方和监造代表均在见证表格上履行签字手续。供方将复印件交需方监造代表1份。 R点：供方只需提供检验或试验记录或报告的项目，即文件见证。 W点：需方监造代表参加的检验或试验的项目，即现场见证。 H点：供方在进行至该点时停工等待需方监造代表参加的检验或试验的项目，即停工待检。 需方接到见证通知后，及时派代表到供方检验或试验的现场参加现场见证或停工待检。如果需方代表不能按时参加，W点可自动转为R点，但H点如果没有需方书面通知同意转为R点，供方不会自行转入下道工序，与需方商定更改见证时间。如果更改后，需方仍不能按时参加，则H点自动转为R点。 3 对供方配合监造的要求 3.1 供方有配合需方监造的义务，及时提供相关资料，并不由此发生任何费用。 3.2 供方给需方监造代表提供工作和生活方便。 3.3 供方在现场见证或停工待检前将设备监造项目及时间通知需方监造代表。 3.4 需方监造代表有权查(借)阅与合同监造设备有关的技术资料，如需方认为需要复印存档，供方应提供方便。 3.5 供方在见证后将有关检查、试验记录和报告资料提供给需方监造代表。



---
