高度拖链电缆

阅读次数：4021 发布时间：2016/6/6 19:14:10

当前位置：首页 >> 新闻中心 >> 高度拖链电缆

高度拖链电缆适用于干燥或潮湿的室内、无强应力缓释或强制引导的自由连续往复运动下的安装、特别是工业使用环境下的频繁弯曲场合，为了防止电缆纠缠、磨损、抗脱、钩挂、和散乱，常把电缆放入电缆拖链中，对电缆形成保护，并且电缆还能随脱链实现来回移动而不易磨损, 同时能电磁屏蔽抗干扰性强。广泛应用于机床，智能数控机床，立车，玻璃机械，木工机械，机器人机械手，切割机，雕刻机，门窗机械等多种机械设备。

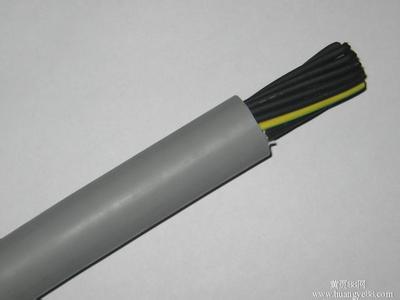

高度拖链电缆

产品特性：
耐弯曲，耐折，防水、防油、耐寒、抗紫外线、耐磨、阻燃，弯曲寿命600万次以上。本产品具有高度柔软的特性，广泛应用于作控制连接线，在有弯曲要求的控制单元中，专为在持续弯曲自由移动无拉力和强制运动的拖链系统中,同时能保持电缆柔软移动的场合的要求。

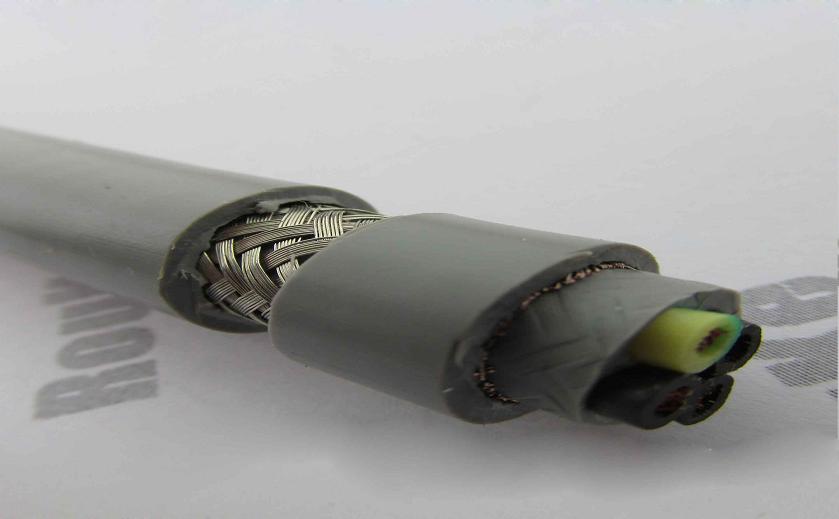

电缆结构：
导体：多股超细精绞无氧铜丝，符合VDE0295class6标准
绝缘：特殊混合PVC绝缘材料
芯线颜色：数字标号或者颜色区分（可以根据客户要求来生产，定制）
内护套：特殊混合塑胶护套材料
屏蔽：防氧化镀锡铜网编织屏蔽，编织密度≥85%以上，可有效防止各种信号的干扰。

外护套：特殊改性PVC材料
外护套颜色：灰色，黑色，橙色（可根据客户要求定制其他颜色）
额定电压：≥0.5mm：300/500V <0.5mm :300/300V
测试电压：2500V
使用温度范围：固定安装：-30℃至+95℃
移动安装：-25℃至+95℃
最小弯曲半径：固定安装：5×电缆外径
移动安装：15×电缆外径
可生产截面：0.12mm2～240mm2
可生产芯数：1芯～120芯

我司拖链电缆为什么弯曲700万次不断
        拖链电缆主要应用于：工业电子系统,自动生成线，仓储设备，机器人，消防系统，起重机，数控机床和冶金工业。

　　我们的拖链电缆，为了满足不停歇的来回移动，比较常规电缆通常有以下几个部分组成：

　　1.抗拉中心
         在电缆的中心根据芯数数量以及每根芯线交叉区域的空间里尽可能的有一个真正的中心线填充（而不是像通常情况下，用一些填充料或废塑料制成的垃圾芯线填充）这种方法能有效的保护绞线结构，防止绞线游离到电缆的中心区域。

　　2.导体结构
        电缆应该选择最具柔韧性的导体，一般来说导体越细，电缆的柔韧性越好，但导体过细，会产生电缆缠绕现象。一系列长期的实验提供了单根导线的最佳直径，长度和节向的屏蔽组合，它有最佳的抗拉能力。

　　3.芯线绝缘
        电缆内的绝缘材料不能彼此粘滞。而且绝缘层还需要支撑每股单股的导线。

　　4.绞线
        绞线结构必须以最佳的交合节距绕在一个稳定的抗拉中心周围。然而由于绝缘材料的应用，绞线结构应按运动状态设计，从12根芯线开始，因该采用成束绞合的方式。

　　5.内护套
        挤压成型的内护套取代廉价的羊毛材料，填充物或附属填充物。这一方法能保证绞线结构不会散乱。

　　6.屏蔽
        用优化的编织角度将屏蔽层紧紧的编织在内护套外，松散的编织带会降低EMC的保护能力并且屏蔽层也很快因屏蔽的断裂而失效。紧密编织的屏蔽层同时具有抗扭力的作用。

　　7.外护套
        由不同的改良材料制成的外护套具有不同的功能，有耐高温耐低温功能的，有耐油的。但所有的这些外护套都有一个共同点，高耐磨性，并不会粘附任何东西。外护套必须是高柔性的但也要有支撑功能，当然应该是高压成型的。
        随着公司的发展，我们对工艺越来越熟练、对原材料的选料越来越严格，我们能有信心、有实力来保证产品的弯曲次数能高达700万次不断芯。
