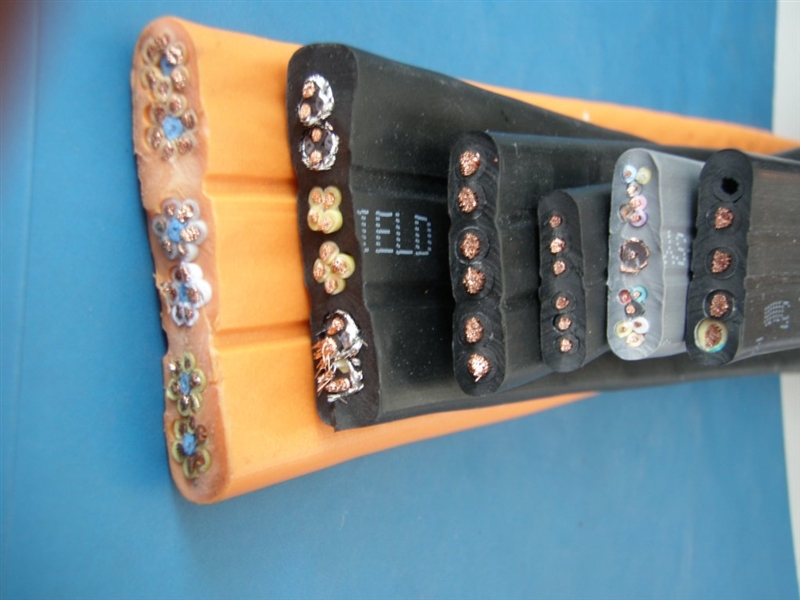

产品名称： 行车专用扁电缆，电梯扁电缆，扁形电缆，扁平电缆，行车电缆，丁腈扁电缆 | |
| 产品型号： | ||
| 产品价格： |
||
| 发布时间：2012-12-30 14:30:38 | ||
| 关 注 度：2478 | ||
行车专用电缆系列
一、产品特点及用途
本产品具有耐寒、柔软、耐磨、防油等特性，其中氟塑料及硅橡胶本身具有耐高温、耐寒、耐磨、防腐等特性，因此该电缆高温环境下电气性能稳定，抗老化性能好，使用寿命长，适合于交流额定电压0.6/1KV及以下具有抗拉、耐热、防腐等特殊要求的行车、台车、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路，本产品广泛应用于冶金、电力、化工、船舶、港口等行业。
二、产品执行标准
企业标准
三、使用特性
1、交流额定电压：Uo/U 0.6/1KV 450/750V
2、电缆导体最高工作温度：
聚氯乙烯绝缘70℃
硅橡胶绝缘180℃
氟塑料绝缘200℃
可熔性聚四氟乙烯(PTFE)绝缘260℃
3、最低环境温度：
氟塑料及硅橡胶护套：固定敷设-60℃
丁腈护套：固定敷设-40℃，
4、电缆安装敷设温度应不低于-25℃
四、基本型号及名称
| 型号 | 产 品 名 称 |
| DQ-KVVB | 柔软聚氯乙烯绝缘丁腈护套扁平控制软电缆 |
| DQ-YGZB | 硅橡胶绝缘丁腈护套扁平电力软电缆 |
| YGZB | 硅橡胶绝缘和护套扁平电力软电缆 |
| YFGB | 氟塑料绝缘硅橡胶护套扁平电力软电缆 |
| DQ-KGGB | 硅橡胶绝缘丁腈护套扁平控制软电缆 |
| KGGB | 硅橡胶绝缘和护套扁平控制软电缆 |
| KFGB | 氟塑料绝缘硅橡胶护套扁平控制软电缆 |
| YGZBP | 硅橡胶绝缘和护套铜丝编织分相屏蔽扁平电力软电缆 |
| KGGBP | 硅橡胶绝缘和护套铜丝编织分相屏蔽扁平控制软电缆 |
注：1、阻燃型扁平电缆型号前加“ZR”;
2、导体线芯中铜丝可以采用镀锡。
五、主要技术指标
1、成品电缆导体直流电阻符合GB3956规定。
2、20℃时绝缘电阻：
聚氯乙烯绝缘不小于50MΩ·km；
硅橡胶绝缘不小于100MΩ·km；
氟塑料绝缘不小于500MΩ·km。
3、成品电缆经受交流50Hz 3.0KV/5min电压试验不击穿。
电梯电缆，TVVKP电缆，TVVKG电缆，TVVB电缆，TVVBP电缆，TVVBG电缆，TVVBPG电缆，TVVK电缆，YTB电缆，YT电缆，YTF电缆
| 一、适用范围 | |
| 本产品适用于交流额定电压300/500V（或450/750V）及以下电梯和升降机械设备等，作电源动力连接线用。 | |
| 二、执行标准 | |
| GB/5023.6-1997及补充要求 | |
| 三、使用特性 | |||||||||||||||||
|
1、电缆导体的长期允许工作温度不超过70℃，敷设环境温度应不低于0℃。 2、安装自由悬挂长度不超过80m，移动速度不超过4m/s。 3、电缆敷设安装允许弯曲半径应不小于电缆小边的6倍。 |
|||||||||||||||||
| 四、型号、名称 | |||||||||||||||||
|
|||||||||||||||||
| 五、规格范围 | |||||||||||||||||
注：可根据用户要求生产EVV（E）型电梯用控制电缆。 |
|||||||||||||||||
二、使用特性：
1、电缆导体的长期允许工作温度不超过70℃，敷设环境温度应不低于0℃。
2、安装自由悬挂长度不超过80m，移动速度不超过4m/s。
3、电缆敷设安装允许弯曲半径应不小于电缆小边的6倍。
三、执行标准
GB/5023.6-1997及补充要求
四、型号名称：
| 型号 | 名称 |
| TVVKP | 聚氯乙烯绝缘聚氯乙烯护套圆型屏蔽电梯电缆 |
| TVVKG | 聚氯乙烯绝缘聚氯乙烯护套圆型加强芯电梯电缆 |
| TVVB | 聚氯乙烯绝缘聚氯乙烯护套扁型电梯电缆 |
| TVVBP | 聚氯乙烯绝缘聚氯乙烯护套扁型屏蔽电梯电缆 |
| TVVBG | 聚氯乙烯绝缘聚氯乙烯护套扁型加强芯电梯电缆 |
| TVVBPG | 聚氯乙烯绝缘聚氯乙烯护套扁型屏蔽加强芯电梯电缆 |
| TVVK | 聚氯乙烯绝缘聚氯乙烯护套圆型电梯电缆 |
| YTB | 编制电梯电缆 |
| YT | 高强度橡套电梯电缆 |
| YTF | 氯丁或其它相当的合成弹性体橡套电梯电缆 |
电梯电缆，TVVKP电缆，TVVKG电缆，TVVB电缆，TVVBP电缆，TVVBG电缆，TVVBPG电缆，TVVK电缆，YTB电缆，YT电缆，YTF电缆
| 一、适用范围 | |
| 本产品适用于交流额定电压300/500V（或450/750V）及以下电梯和升降机械设备等，作电源动力连接线用。 | |
| 二、执行标准 | |
| GB/5023.6-1997及补充要求 | |
| 三、使用特性 | |||||||||||||||||
|
1、电缆导体的长期允许工作温度不超过70℃，敷设环境温度应不低于0℃。 2、安装自由悬挂长度不超过80m，移动速度不超过4m/s。 3、电缆敷设安装允许弯曲半径应不小于电缆小边的6倍。 |
|||||||||||||||||
| 四、型号、名称 | |||||||||||||||||
|
|||||||||||||||||
| 五、规格范围 | |||||||||||||||||
注：可根据用户要求生产EVV（E）型电梯用控制电缆。 |
|||||||||||||||||
二、使用特性：
1、电缆导体的长期允许工作温度不超过70℃，敷设环境温度应不低于0℃。
2、安装自由悬挂长度不超过80m，移动速度不超过4m/s。
3、电缆敷设安装允许弯曲半径应不小于电缆小边的6倍。
三、执行标准
GB/5023.6-1997及补充要求
四、型号名称：
| 型号 | 名称 |
| TVVKP | 聚氯乙烯绝缘聚氯乙烯护套圆型屏蔽电梯电缆 |
| TVVKG | 聚氯乙烯绝缘聚氯乙烯护套圆型加强芯电梯电缆 |
| TVVB | 聚氯乙烯绝缘聚氯乙烯护套扁型电梯电缆 |
| TVVBP | 聚氯乙烯绝缘聚氯乙烯护套扁型屏蔽电梯电缆 |
| TVVBG | 聚氯乙烯绝缘聚氯乙烯护套扁型加强芯电梯电缆 |
| TVVBPG | 聚氯乙烯绝缘聚氯乙烯护套扁型屏蔽加强芯电梯电缆 |
| TVVK | 聚氯乙烯绝缘聚氯乙烯护套圆型电梯电缆 |
| YTB | 编制电梯电缆 |
| YT | 高强度橡套电梯电缆 |
| YTF | 氯丁或其它相当的合成弹性体橡套电梯电缆 |
执行标准：
扁形电缆按企业标准Q/WBJ24制造。
用 途
扁形电缆适用于发电、冶金、化工、港口等恶劣环境作移动电器设备之间连接。
型号和名称
| 型 号 | 名 称 |
| YVVB | 软聚氯乙烯绝缘和护套移动用扁电缆 |
| YFFB | 丁腈聚乙烯复合物绝缘和护套移动用扁电缆 |
| YEEB | 热塑性弹性体绝缘和护套移动用扁电缆 |
| YGGB | 硅橡胶绝缘和护套移动用扁电缆 |
| YVFB | 聚氯乙烯绝缘热塑性弹体护套移动用扁电缆 |
| YVEB | 聚氯乙烯绝缘热塑性弹性体护套移动用扁用缆 |
| YFEB | 丁腈聚氯乙烯复合物绝缘热塑性弹性体护套移动用扁电缆 |
| YFGB | 丁腈聚氯乙烯复合物绝缘硅橡胶护套移动用扁电缆 |
| YGFB | 硅橡胶绝缘丁腈聚氯乙烯复合物护套移动用扁电缆 |
| YGEB | 硅橡胶绝缘热塑性弹性体护套移动用扁电缆 |
扁形电缆产品表示方法
产品用型号规格及标准编号表示。
举例
(1)额定电压0 6/1KV软聚氯乙烯绝缘和护套移动用扁电
缆3芯，25mm2表示为：YVVB-0 6/1 3 x 25mm2
(2)额定电压0 6/1KV硅橡胶绝缘和护套移动用扁电缆，4
芯，6mm2表示为：YGG-0 6/1 4 x 6mm2
(3)额定电压0 6/1KV丁腈聚氯乙烯复合物绝缘硅橡胶护套
移动用扁电缆，3芯，35mm2表示为：
YFGB-0 6/1 3 x 35mm2
扁形电缆使用特性
①电缆导体长期工作温度：聚氯乙烯绝缘，丁晴聚氯乙烯绝缘、热塑性弹体绝缘不超过70℃;硅橡胶绝缘不超过180℃
②电缆最小弯曲半径不小于电缆外径的6倍。
③电缆运行时最低环境温度：聚氯乙烯绝缘不低于0℃、丁晴聚氯乙烯复合绝缘、热塑性弹体绝缘不低于-20℃;硅橡胶绝缘不低于-40℃
④电缆移动速度 聚氯乙烯绝缘、丁腈聚氯乙烯绝缘，热塑性弹体绝缘不超过1 5m/s，硅橡胶绝缘不超过1 25m/s.
扁平电缆
本产品按企业标准Q/WF04-2003制造。
用 途： 本产品适用于发电、冶金、化工、港口等恶劣环境移动电器设备之间电器连接。
型号 YVFB、YVFPB
额定电压：0.6/kV
工作温度：-40℃-+70℃。
应用安装范围: 扁电缆适用于特殊场所的起重设备、电缆轨道、台车、传输机械、电梯、行车、 塔吊、伸缩机械设备等移动电器动力传输线及控制、照明、通讯信路，也可用于封闭的室内环境移动机械部件等的连接安装。相对圆电缆而言，扁电缆更有节省安装空间和成本等优点，且在芯线根数相同的情况下，其弯曲半径比圆形电缆更小。
电缆结构:多股细绞或精绞成束细铜丝导体;抗油耐酸碱聚氯乙烯绝缘料护套;橡胶护套芯线平行相邻排列;电缆结构柔软，带有黄绿双色保护，芯线数字编号区分，为敷设安装提供方便，欢迎广大客商来电来函垂询：
YVFB -丁腈绝缘和护套软电缆.
YVFBP -丁腈绝缘和护套软电缆加屏蔽 阻燃加ZR
Y- 移动用糸列
YF-丁腈护套绝缘
P- 屏蔽
B- 扁平电缆
