产品名称： 扁电缆，柔性扁平电缆，橡套扁电缆，行车扁电缆，起重机扁电缆，高压扁电缆，硅橡胶扁电缆，扁平拖链电缆，斗轮机高压扁电缆 | |
| 产品型号： | ||
| 产品价格： |
||
| 发布时间：2013-1-26 11:05:32 | ||
| 关 注 度：7670 | ||
柔性扁平电缆
适合于在工业环境中做连接和控制，抗气候变化，非常适合需要扁平安装的起重和传输设备，适合移动安装及固定安装。电缆外观扁平型，节省安装空间。
产品结构
导体：多股细绞成束裸铜丝，符合VDE0295，5类导体
绝缘：特制PVC混合材料
芯线：芯线绞合成缆，芯线颜色符合VDE 0293
外护套：特制PVC混合弹性体材料
外护套颜色：灰色/黑色
产品特性
工 作 电 压： 300/500V，450/750V，600/1000V
测 试 电 压： 1500V，2500V，3500V
绝 缘 电 阻： ≥20MΩ/km (20℃)
最小弯曲半径： 移动安装：大约18 x D (线缆外径）
固定安装：大约10 x D (线缆外径）
工 作 温 度： 移动安装 -5°C 到 +70°C
固定安装 -30°C 到 +70°C
阻 燃 特 性： 符合VDE 0472 – 804 部分B类测试标准，和IEC 60332-1
导体截面积mm2 线缆芯数
0.5 ~ 2.5 2 ~ 100
4 ~ 16 3 ~ 12
25 ~ 35 4 ~ 5 特殊及复合规格要求可按照客户需求定制

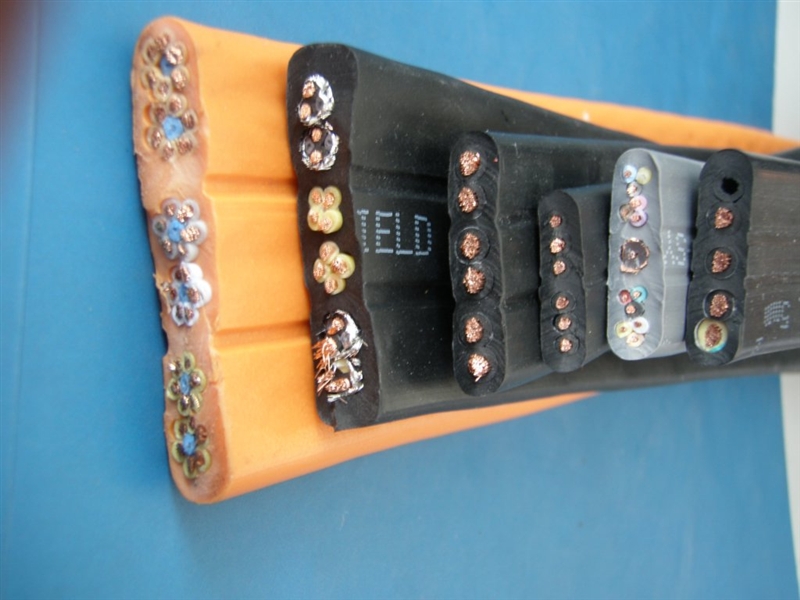

电缆特殊场合设计制造的，如起重机械、行车等，电缆弯曲时不打结，折叠整齐。YB、YBF、YBZ三大类产品满足各种场合的需要。 图中图片为钢丝加强型YFBPG 3*8*1电缆 为特种型号规格电缆，如有定做的请提供样品。
一、橡套扁电缆技术参数
1、交流额定电压：Uo/U=450V/750V
Uo任一主导体和地之间电压有效值
U任二相导体之间有效值
2、使用电压：交流系统：<1.1额定电压
直流系统：<1.5额定电压
3、线芯长期工作温度：≤65℃
4、产品标准： Q/AQ001-91
二、 橡套扁电缆名称、用途 型号 名称 允许温升 适用范围
YBP-J 天然丁苯绝缘和护套钢丝加强型铜丝屏蔽扁电缆 70°C 室内无油污场所
YFBPG 天然丁苯绝缘和氯丁护套钢丝加强型铜丝屏蔽扁电缆 70°C 室外及有油污场所
YBP 天然丁苯绝缘和护套铜丝屏蔽扁电缆 70°C 室内无油污场所
YB 天然丁苯绝缘和护套扁平软电缆 70°C 室内无油污场所
YBFP 天然丁苯绝缘和氯丁护套铜丝屏蔽扁电缆 70°C 室外及有油污场所
橡套电缆具有不延燃性
YBF 天然丁苯绝缘和氯丁护套扁平软电缆 70°C
型号 名称 主要用途
YB 移动扁形橡套电缆作室内起重运输
机械电源线
YBF 非延燃性移动扁平形
橡套电缆 适用于户外接触油污场合具有耐气候性和非延燃性
YBZ 阻燃性扁形橡套电缆同YBF具有阻燃性
型号 截面mm² 芯数
YB 1.5-2.5 3、4、5、7、8、10、12
YBF 4-6 3、4、5
YBZ 25-70 3、4
三、 扁平电缆产品截面示意图
四、 橡套扁电缆技术参数 规格 导体结构 电缆参考数据 20°C最小绝缘电阻MΩ
外径上限（宽度×厚度） 近似重量 20°C最大直流电阻
芯数×截面积mm² 根数、直径mm YB YBF YBZ
mm YB YBF YBZ
Kg/Km 不镀锡
Ω/KM 镀锡
Ω/KM YB YBF YBZ
3×4 56/0.30 19.6×8.9 285 4.95 5.09 50 400
3×6 84/0.30 22.0×9.9 380 3.30 3.39
3×10 84/0.40 27.5×12.0 615 1.91 1.95
3×16 126/0.40 31.1×13.3 830 1.21 1.24
3×25 196/0.40 38.3×15.8 1230 0.78 0.795
3×35 276/0.40 42.8×17.6 1605 1.554 0.565 40 300
3×50 396/0.40 49.2×20.0 2205 0.386 0.393
3×70 360/0.50 55.6×22.5 2965 0.272 0.277
产品介绍：
应用安装范围：
该电缆采用特殊结构设计，可作为动力及控制电缆安装在轨道，起重机、物 流输送等场合。
电缆特性：
采用新型耐油柔性专用外护套，可在-15℃低温下仍然操持柔软，阻燃。电缆结构：
导体：多股精绞无氧铜丝，符合VDE0295CLASS 5标准
绝缘：颜色表示，符合2271IEC（棕、蓝、黑、黄绿），黑色数字白色号码编号，符合EN50214标准（如含黄绿接地线请说明）
护套：耐油、阻燃、弹性PVC专用护套或灰色（RAL7001）、黑色（RAL9005）。在室外使用时必须事先说明。 如起重机的使用情况如下时：
1、起重电缆是一字型排列时：
（1）自由使用长度大于35米；
（2）运行速度大于1.6米/秒；
应考虑在电缆中增加承力元件，承力元件一般为镀锌软钢丝或纤维绳如芳纶纱等
2、起重电缆是梅花型绞合排列时：
（1）自由悬挂长度大于80米；
（2）运行速度为4.0米/秒至10.0米/秒；
应考虑在电缆中增加承力元件，承力元件一般为镀锌软钢丝绳。
YJGCFPB-10KV 3*35+3*16/3适用于交流额定电压6/10KV料场、码头的堆取料机及港机上变压器连接用高压扁平电缆，电缆具有耐高温、耐寒、耐油、耐腐蚀以及柔软耐磨抗拉等特性，电缆可根据用户需要设计编制加入多芯控制电缆及光纤通讯即制成高压动力、多芯控制及光纤通讯组合扁平电缆。产品广泛用于电力、冶金、石油化工、矿山、水泥、船舶工业、港口及移动设备制造等行业。
型号：YJGCFPB 3*35+3*16/3
YJGCFPB 3*16+3*16*3
YJGCFPB 3*25+1*16/3
YJGCFPB 3*50+3*16/3
电梯电缆、电梯随行电、电梯扁电缆 TVVB TVVBG TVVBPG
型号 TVVB/TVVBG/TVVBPG
线芯材质裸铜线 芯数 2-68
护套材质 PVC 电线最大外径 110*30（mm）
护套厚度 2（mm） 标称截面 0.5-1.5（mm2）
产品认证 CCC
产品介绍：
电梯控制电缆，本产品为电梯制造行业的专用标准电缆，主要应用于电梯控制系统，该电缆采用特殊结构设计，使用寿命长，可在悬挂较长的长度的条件下提供整体电气控制，同时能承受较大机械冲击应力。该产品应采用钢丝承载缆芯，可以用于长距离悬挂使用场合。
产品特点：
该产品采用特殊的结构设计，使用寿命长，可最大限度提高企业的营运效率。
专用耐寒柔性护套可在-15℃低温仍保持柔软特性，高强度航空镀锌钢丝承载。
芯线单排一字型排列时：悬挂长度＞40m 移动速度＞2m/s 建议增加承力钢丝或纺纶纱
芯线梅花型绞合排列时：悬挂长度＞80m 移动速度＞4-10m/s建议增加承力钢丝
线缆结构：
导体：采用多股柔性无氧铜丝符合DIN VDE 0295等级5
绝缘：优质PVC混合体 颜色：编码线芯
加强件：高强度柔软镀锌钢丝
护套：优质耐寒专用PVC 颜色：黑色或灰色
电气特性：
额定电压：U0/U ≤ 1.5mm2 300/500 V
＞ 1.5 mm2 450/750 V
测试电压: U 2500V
温度范围：℃ 移动安装：-15℃～+70℃
固定安装：-30℃～+70℃
电压等级
中、低压电力电缆（35千伏及以下）
一、 产品特性
本产品额定电压为0.6/1KV或450/750V，其采用硅橡胶作绝缘或护套材料，由于硅橡胶本身具有耐高温、耐寒、柔软、耐磨、防腐等特性，因此该电缆高温环境下电气性能稳定，抗老化性能好，使用寿命长，适合于交流1KV及以下具有抗拉、耐热、防腐等特殊要求的行车、台车、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、化工、船舶、港口等行业。
二、产品用途
硅橡胶扁电缆主要用于发电、冶金、化工、港口、及矿山等恶劣环境作为移动电器设备之间的电器连接。
三、产品名称及型号
铜芯硅橡胶绝缘硅橡胶护套扁平形软电缆YGCB。
扁平拖链电缆
适用于干燥或潮湿的室内，无强应力缓释或强制引导的自由连续往复运动下的安装，特别是工业使用环境下的频繁弯曲场合，如木工机械、机床加工设备、物流输送系统、起重机场合等，对电磁屏蔽抗干扰好
电缆结构：
导体：多股超细精绞无氧铜丝，符合VDE0295CLASS 6标准
绝缘：特殊混合PVC绝缘
颜色：小于等于0.5mm颜色表示，棕、黑、蓝、紫、粉红、橙
大于等于0.5mm黑色数字白色号码编号，3芯以上带有黄绿接地线（黄绿可选）
内护套：改低性粘度强力挤压内护套，PVC材质，耐油
屏蔽：镀锡铜网编织屏蔽，密度80%以上
护套：特殊改性PVC护套
橙色（RAL2003) 黑色（RAL9005) 或灰色（RAL7001)
额定电压：大于等于0.5mm:300/500V 小于0.5mm:300/300V
测试电压：2000V
使用温度范围：固定安装：-30度至+90度
移动安装：- 5度至+90度
最小弯曲半径：固定安装：5倍电缆外径；
移动安装：当行程小于10米时，弯曲半径为8倍电缆外径
当行程大于10米时，弯曲半径为10倍电缆外径
产品特征：
防水，防油，耐寒，抗紫外线，耐磨，阻燃，弯曲寿命500万次以上，适用于移动场合
应用范围：
适用于干燥或潮湿的室内，无强应力缓释或强制引导的自由连续往复运动下的安装，特别是工业使用环境下的频繁弯曲场合，如木工机械、机床加工设备、物流输送系统、起重机场合等，对电磁屏蔽抗干扰好
斗轮机高压扁电缆
产品简介：
扁电缆使用于工作电压6-10KV级以下，环境温度-40~70℃的起重、运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等。具有以下特点：绝缘和护套等用丁腈复合物。提高电缆柔软特性及防腐耐寒等性能。可按顾客需要，在线芯两侧增加钢丝绳或其他承力元件。
产品用途：
扁电缆使用于工作电压450/750V级以下，环境温度-40~70℃的起重、运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等。
序号 产品名称 产品型号芯数 导体截面(mm2)
1 普通型聚氯乙烯绝缘、丁腈复合物护套扁电缆 YVFB 3-30 1.0-70
2 普通型丁腈复合物绝缘、丁腈复合物护套扁电缆 YFFB 3-30 1.0-70
3 钢丝加强型聚氯乙烯绝缘、丁腈复合物护套扁电缆 YVFBJ 3-30 1.0-70
4 钢丝加强型丁腈复合物绝缘、丁腈复合物护套扁电缆 YFFBJ 3-30 1.0-70
5 分组总屏蔽聚氯乙烯绝缘、丁腈复合物护套扁电缆 YVFBP
3-30 1.0-70
6 分组总屏蔽丁腈复合物绝缘、丁腈复合物护套扁电缆 YFFBP
3-30 1.0-70
序号 产品名称 产品型号芯数 导体截面(mm2)
1 普通型聚氯乙烯绝缘、丁腈复合物护套扁电缆 YVFB 3-30 1.0-70
2 普通型丁腈复合物绝缘、丁腈复合物护套扁电缆 YFFB 3-30 1.0-70
3 钢丝加强型聚氯乙烯绝缘、丁腈复合物护套扁电缆 YVFBJ 3-30 1.0-70
4 钢丝加强型丁腈复合物绝缘、丁腈复合物护套扁电缆 YFFBJ 3-30 1.0-70
5 分组总屏蔽聚氯乙烯绝缘、丁腈复合物护套扁电缆 YVFBP
3-30 1.0-70
6 分组总屏蔽丁腈复合物绝缘、丁腈复合物护套扁电缆 YFFBP
3-30 1.0-70
硅橡胶高压扁电缆 硅橡胶扁电缆 丁腈绝缘和护套扁平软电缆钢丝加强型扁平软电缆 带绞合结构
屏蔽橡胶扁平软电缆 钢丝加强型橡胶扁平软电缆 电动葫芦专用电缆内加钢丝型橡胶软电缆http://www.anhdl.com
