产品名称： 卷筒用抗拉扁电缆，控制扁电缆，两边加钢丝扁电缆FVFB,YVFBG | |
| 产品型号： YVFB 19*1.5+2*1.5P+2*4，YVFB 19*2.5+2*2.5P+2*4， | ||
| 产品价格： |
||
| 发布时间：2013-1-11 21:22:57 | ||
| 关 注 度：7813 | ||
卷筒用抗拉扁电缆，控制扁电缆，两边加钢丝扁电缆FVFB,YVFBG

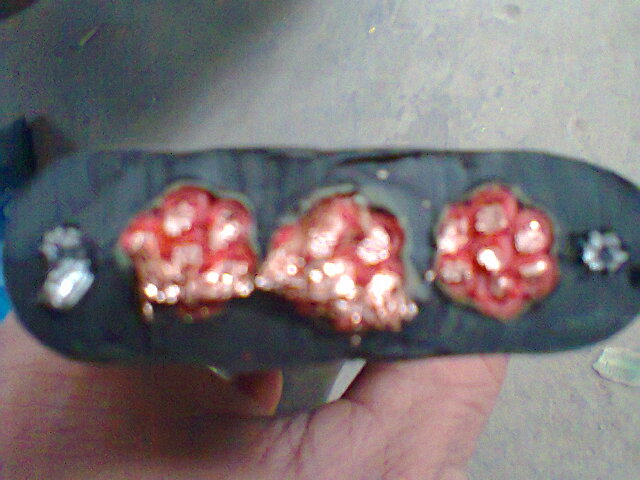

1. YVFB 19*1.5+2*1.5P+2*4电缆或YVFB 19*2.5+2*2.5P+2*4电缆，这两种电缆都是丁腈复合物护套、扁平电缆。本产品适用于交流额定电压450/750V及以下，是连接各种频繁移动式电气设备的铜芯软电缆，其中2*1.5P或2*2.5P为单芯铜丝屏蔽，用于防干扰控制线，电缆内置高强度直径为4MM钢丝，加强其所能承受之张力，起抗拉作用，延长电缆使用寿命。
2. YFFB19*1.5+2*1.5P+2*4电缆或YFFB19*2.5+2*2.5P+2*4电缆广泛应用于行车、台车、传输机械、起重天车和各种探伤设备，也可作自承式井道或倾斜式货架的安装，动力传输线及控制、照明、通讯线路的使用。
3. 本产品还具有很强的防紫外线、防水、耐磨、耐弯曲、耐油等性能，适用于各种安装场合。既可在油、及腐蚀气体较恶劣的室内使用，又可在在起重机、码头等露天环境下使用。
4. 本产品可保证在无外力移动状态下弯曲使用100万次不断芯；使用温度 零下10——90°C；移动安装弯曲半径12倍电缆外径，固定安装6倍电缆外径。
5. 导体：多股超细精绞无氧铜丝，直径0.25毫米。如有特殊需求可根据客户技术指标，另行选择其他型号铜丝。
6. 其它型号及名称
表1
|
型号 |
产品名称 |
|
丁腈绝缘和护套电力软电缆 |
|
|
YVFRP |
丁腈绝缘和护套铜编织屏蔽电力软电缆 |
|
ZR-YVFR |
阻燃丁腈绝缘和护套电力软电缆 |
|
ZR-YVFRP |
阻燃丁腈绝缘和护套铜编织屏蔽电力软电缆 |
|
YVFPR |
丁腈绝缘和护套屏蔽软电缆 |
|
YVFRP2 |
丁腈绝缘和护套铜箔屏蔽电力软电缆 |
|
YVFRB |
丁腈绝缘和护套电力软扁电缆 |
|
YVFRPB |
丁腈绝缘和护套铜编织屏蔽电力软扁电缆 |
|
YVFB |
丁腈绝缘和护套移动扁电缆 |
|
YVFPB |
丁腈绝缘和护套铜编织屏蔽移动扁电缆 |
|
YVFP2B |
丁腈绝缘和护套铜箔屏蔽移动扁电缆 |
|
ZR-YVFRPB |
阻燃丁腈绝缘和护套铜编织屏蔽移动扁电缆电缆 |
|
NH-YVFR |
耐火丁腈绝缘和护套电力软电缆 |
|
NH-YVFRP |
耐火丁腈绝缘和护套铜编织屏蔽电力软电缆 |
|
KYVFR |
丁腈绝缘和护套控制软电缆 |
|
KYVFRP |
丁腈绝缘和护套铜编织屏蔽控制软电缆 |
|
ZR-KYVFR |
阻燃丁腈绝缘和护套控制软电缆 |
|
ZR-KYVFRP |
阻燃丁腈绝缘和护套铜编织屏蔽控制软电缆 |
|
KYVFPR |
丁腈绝缘和护套屏蔽控制软电缆 |
|
KYVFRP2 |
丁腈绝缘和护套铜箔屏蔽控制软电缆 |
|
YVFP |
丁腈绝缘和护套屏蔽电力电缆 |
|
KYVFP |
丁腈绝缘和护套铜编织屏蔽控制电缆 |
|
ZR-KYVFP |
阻燃丁腈绝缘和护套屏蔽控制电缆 |
|
ZR-KVFP2 |
阻燃丁腈绝缘和护套铜箔屏蔽控制电缆 |
|
YVFP2 |
丁腈绝缘和护套铜箔屏蔽电力电缆 |
|
KYVFB |
丁腈绝缘和护套控制扁电缆 |
|
ZR-YFFB |
阻燃丁腈复合物绝缘和护套移动扁平软电缆 |
|
ZR-YFFPB |
阻燃丁腈复合物绝缘和护套铜丝屏蔽移动扁平软电缆 |
|
YFFB |
丁腈复合物绝缘和护套移动扁平软电缆 |
|
YFFBP |
丁腈复合物绝缘和护套铜丝屏蔽移动扁平软电缆 |
|
YFFRB |
丁腈复合物绝缘和护套移动扁平软电缆 |
|
YFFRBP |
丁腈复合物绝缘和护套铜丝屏蔽移动扁平软电缆 |
|
YFF |
丁腈复合物绝缘和护套电缆 |
|
YFFP |
丁腈复合物绝缘和护套铜丝屏蔽电缆 |
|
|
7. 代号名称和含义
表2
|
代号 |
代号含义 |
|
YVF |
丁腈电缆系列 |
|
P |
铜编织屏蔽 |
|
R |
多股绞合导体 |
|
B |
扁电缆 |
8. 主要技术指标
1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
2．20℃时绝缘电阻不小于50MΩ/KM。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
9. 基本电缆规格及结构参数
|
线芯*标称截面(mm2) |
导体结构 (根数*直径) (B/R) mm |
电缆最大外径(mm) |
参考重量(kg/km) |
||
|
YVFR |
YVFRP |
YVFR |
YVFRP |
||
|
1*2.5 |
51*0.25 |
4.0 |
- |
72 |
- |
|
1*4 |
82*0.25 |
6.0 |
- |
95 |
- |
|
1*6 |
123*0.25 |
7.0 |
- |
130 |
- |
|
1*10 |
204*0.25 |
9.5 |
- |
190 |
- |
|
1*16 |
323*0.25 |
11.0 |
- |
255 |
- |
|
1*25 |
513*0.25 |
12.0 |
- |
365 |
- |
|
1*35 |
722*0.25 |
13.5 |
- |
475 |
- |
|
1*50 |
1026*0.25 |
15.0 |
- |
670 |
- |
|
1*70 |
1406*0.25 |
17.0 |
- |
830 |
- |
|
1*95 |
486*0.50 |
19.0 |
- |
1200 |
- |
|
1*120 |
608*0.50 |
21.0 |
- |
1360 |
- |
|
1*150 |
760*0.50 |
23.0 |
- |
1654 |
- |
|
1*185 |
945*0.50 |
26.0 |
- |
2050 |
- |
|
2*2.5 |
51*0.25 |
10.5 |
11.5 |
159 |
205 |
|
2*4 |
82*0.25 |
12.5 |
13.5 |
230 |
290 |
|
2*6 |
123*0.25 |
14.0 |
15.2 |
276 |
336 |
|
2*10 |
204*0.25 |
18.0 |
19.2 |
413 |
475 |
|
2*16 |
323*0.25 |
22.0 |
23.5 |
567 |
670 |
|
2*25 |
513*0.25 |
24.5 |
25.5 |
833 |
933 |
|
2*35 |
722*0.25 |
29.0 |
30.2 |
1088 |
1288 |
|
2*50 |
1026*0.25 |
33.0 |
35.0 |
1297 |
1590 |
|
2*70 |
1406*0.25 |
38.0 |
39.0 |
1675 |
1900 |
|
2*95 |
486*0.50 |
41.0 |
43.0 |
2205 |
2500 |
|
2*120 |
608*0.50 |
48.0 |
50.0 |
2660 |
3000 |
|
2*150 |
760*0.50 |
52.0 |
54.0 |
3350 |
3750 |
|
2*185 |
945*0.50 |
57.0 |
59.0 |
4400 |
4820 |
|
3*2.5 |
51*0.25 |
12.0 |
13.0 |
210 |
270 |
|
3*4 |
82*0.25 |
13.0 |
14.0 |
295 |
365 |
|
3*6 |
123*0.25 |
14.8 |
15.8 |
375 |
455 |
|
3*10 |
204*0.25 |
19.0 |
20.0 |
559 |
639 |
|
3*16 |
323*0.25 |
22.0 |
23.0 |
770 |
870 |
|
3*25 |
513*0.25 |
26.0 |
27.0 |
1239 |
1349 |
|
3*35 |
722*0.25 |
33.0 |
34.1 |
1520 |
1640 |
|
3*50 |
1026*0.25 |
36.5 |
38.5 |
1970 |
2100 |
|
3*70 |
1406*0.25 |
40.5 |
42.5 |
2580 |
2790 |
|
3*95 |
486*0.50 |
48.5 |
50.5 |
3280 |
3500 |
|
3*120 |
608*0.50 |
53.0 |
55.0 |
4060 |
4380 |
|
3*150 |
760*0.50 |
58.0 |
60.0 |
5197 |
5597 |
|
3*185 |
945*0.50 |
63.0 |
65.0 |
6279 |
6700 |
|
3*4+1*2.5 |
82*0.25 |
14.5 |
15.6 |
300 |
370 |
|
3*6+1*4 |
123*0.25 |
16.0 |
17.2 |
400 |
490 |
|
3*10+1*6 |
204*0.25 |
21.0 |
23.0 |
590 |
690 |
|
3*16+1*10 |
323*0.25 |
25.0 |
26.0 |
850 |
950 |
|
3*25+1*16 |
513*0.25 |
30.5 |
32.5 |
1255 |
1410 |
|
3*35+1*16 |
722*0.25 |
33.5 |
35.6 |
1585 |
1790 |
|
3*50+1*25 |
1026*0.25 |
40.2 |
42.2 |
2066 |
2280 |
|
3*70+1*35 |
1406*0.25 |
47.2 |
49.5 |
2778 |
3080 |
|
3*95+1*50 |
486*0.50 |
50.0 |
52.2 |
2836 |
3126 |
|
3*120+1*70 |
608*0.50 |
53.0 |
55.5 |
4857 |
5207 |
|
3*150+1*70 |
760*0.50 |
57.0 |
59.5 |
5700 |
6090 |
|
3*185+1*95 |
945*0.50 |
66.0 |
69.0 |
7114 |
7514 |
|
4*4 |
82*0.25 |
14.0 |
15.0 |
325 |
400 |
|
4*6<, /P> |
123*0.25 |
17.5 |
18.5 |
421 |
500 |
|
4*10 |
204*0.25 |
22.0 |
23.0 |
635 |
720 |
|
4*16 |
323*0.25 |
24.0 |
25.0 |
8981010 |
|
|
4*25 |
513*0.25 |
31.0 |
32.0 |
1342 |
1490 |
|
4*35 |
722*0.25 |
34.0 |
35.0 |
1765 |
1900 |
10. 具体型号有：YVF、YFF、YVFR、YFFR、YVFP、YFFP、YVFRP、YFFRP、YVFB、YFFB、YVFRB、YFFRB、YVFPR、YFFPR、YVFP2、YVFRP2、YVFPB、YFFPB、YVFBP、YFFBP、YVFBR、YFFBR、KYVF、KYFF、KYVFR、KYFFR、KYVFP、KYFFP、KYVFRP、KYFFRP、KYVFB、KYFFB、KYVFRB、KYFFRB、KYVFPR、KYFFPR、KYVFP2、KYVFRP2、KYVFPB、KYFFPB、KYVFBP、KYFFBP、KYVFBR、KYFFBR、ZR-YVF、ZR-YFF、ZR-YVFR、ZR-YFFR、ZR-YVFP、ZR-YFFP、ZR-YVFRP、ZR-YFFRP、ZR-YVFB、ZR-YFFB、ZR-YVFRB、ZR-YFFRB、ZR-YVFPR、ZR-YFFPR、ZR-YVFP2、ZR-YVFRP2、ZR-YVFPB、ZR-YFFPB、ZR-YVFBP、ZR-YFFBP、ZR-YVFBR、ZR-YFFBR、ZR-KYVF、ZR-KYFF、ZR-KYVFR、ZR-KYFFR、ZR-KYVFP、ZR-KYFFP、ZR-KYVFRP、ZR-KYFFRP、ZR-KYVFB、ZR-KYFFB、ZR-KYVFRB、ZR-KYFFRB、ZR-KYVFPR、ZR-KYFFPR、ZR-KYVFP2、ZR-KYVFRP2、ZR-KYVFPB、ZR-KYFFPB、ZR-KYVFBP、ZR-KYFFBP、ZR-KYVFBR、ZR-KYFFBR、YVFX、YFFX、YVFRX、YFFXR、YVFXP、YFFXP、YVFXRP、YFFXRP、YVFXB、YFFXB、YVFXRB、YFFXRB、YVFXPR、YFFXPR、YVFXP2、YVFXRP2、YVFXPB、YFFXPB、NH-YVF、NH-YFF、NH-YVFR、NH-YFFR、NH-YVFP、NH-YFFP、NH-YVFRP、NH-YFFRP、NH-YVFB、NH-YFFB、NH-YVFRB、NH-YFFRB、NH-YVFPR、NH-YFFPR、NH-YVFP2等丁晴软电缆，丁晴扁电缆、丁晴移动电缆，丁晴屏蔽电缆，丁晴控制电缆。耐压300/500V、300/300V、450/750V、0.6/1KV。
11. 主要技术性能
1、电线的导体电阻应符合表列规定。
2、电线应经受交流50Hz2500v电压试验5min。
3、电线应能经受浸漆试验。
12. 交货，：按客户要求分段，标准计米。
