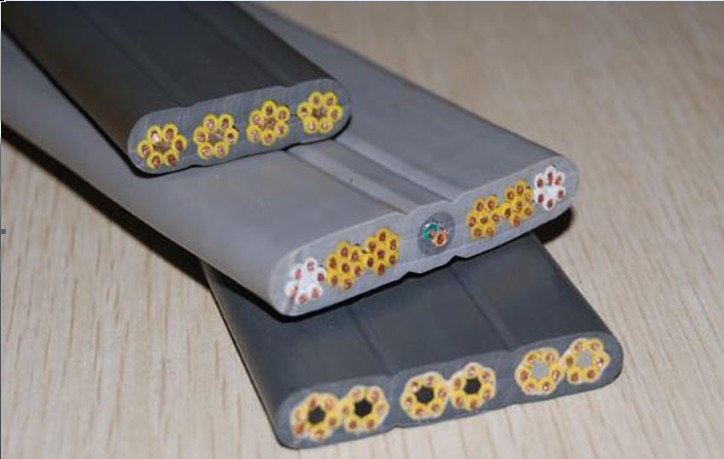

产品名称： 扁平软电缆，扁电缆ZR-105-VVFB YGCFB YGCVFB | |
| 产品型号： ZR-105-VVFB YGCFB YGCVFB | ||
| 产品价格： |
||
| 发布时间：2013-5-19 8:45:42 | ||
| 关 注 度：2727 | ||
一、适用范围本产品适用于野外线路、电器仪表、电子设备及自动化装置的电力、化工、冶金、港口、货场、矿山等行业挂缆、拖缆、安装使用。产品特别柔软、易于折叠移动、平稳不扭、且具有阻燃、耐高温、酸碱腐蚀、耐老化、抗耐高脉冲起动电流之特性。是我公司郑重推荐产品。
二、型号规格
1、字母对应含义。
ZR－阻燃型电缆 Y-移动型 T-铜芯（省略） V-聚氯乙烯绝缘 G-硅橡胶
F-氟塑料 VF-丁腈复合物护套 C-重型
2、型号名称及用途见表1。
表1
|
型号 |
名称 |
|
VVFB |
多股细铜丝绞合PVC绝缘，丁腈复合物护套扁平软电缆 |
|
ZR-VVFB |
多股细铜丝绞合阻燃PVC绝缘，丁腈复合物护套扁平软电缆 |
|
ZR105-VVFB |
多股细铜丝绞合阻燃105℃PVC绝缘，丁腈复合物护套扁平软电缆 |
|
YGCB |
多股细铜丝绞合重型硅橡胶绝缘和护套扁平软电缆 |
|
YGCVFB |
多股细铜丝绞合重型硅橡胶绝缘，丁腈PVC护套扁平软电缆 |
|
YGCFB |
多股细铜丝绞合氟塑料绝缘，重型硅橡胶护套扁平软电缆 |
三、产品技术指标
1、导电线芯20℃直流电阻最大值
|
截面mm2 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
|
电阻Ω/km |
13.3 |
7.98 |
4.95 |
3.30 |
1.91 |
1.21 |
0.78 |
0.55 |
0.38 |
0.27 |
0.20 |
2、各截面导电线芯105℃直流电阻最大值
|
截面mm2 |
1.5 |
2.5 |
4 |
6-10 |
16-70 |
95-150 |
180 |
|
电阻Ω/km |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3、不同环境温度载流量校正系数
|
-20℃ |
-15℃ |
-10℃ |
-5℃ |
0℃ |
5℃ |
10℃ |
15℃ |
|
1.45 |
1.40 |
1.35 |
1.30 |
1.25 |
1.20 |
1.15 |
1.10 |
|
20℃ |
25℃ |
30℃ |
35℃ |
40℃ |
45℃ |
50℃ |
55℃ |
|
1.05 |
1.0 |
0.94 |
0.885 |
0.815 |
0.745 |
0.666 |
0.577 |
4、成品电缆耐压试验：按IEC60502标准分款执行，额定电压0.6/1kV及以下，经交流50Hz、2kV试验5min不击穿；额定电压6kV，经直流25kV浸水20℃试验1h不击穿。
5、绝缘及护套最小抗拉强度：10N/mm2、最小断裂伸长率：150%、-40℃低温最小伸长率：20%。
四、产品使用特性
1、交流额定电压U0/U：6/10kV和0.6/1kV。
2、导体线芯最高工作温度：丁腈扁平：-40℃~105℃和-40℃~135℃；硅橡胶扁平：-60℃~200℃。
3、电缆经50000次弯曲：线芯不断裂。
4、弯曲半径：不小于电缆小边长度的10倍。
注：未加括号的规格为优先选用的规格。
